Интерфейсные панели материнских плат

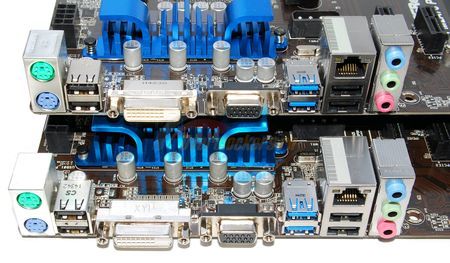

Задние интерфейсные панели рассматриваемых плат также идентичны.
- Два PS/2 для подключения мыши и клавиатуры;
- Два USB 2.0/1.1;
- Один DVI-D;
- Один D-Sub;
- Два USB 3.0/2.0/1.1;
- Один сетевой порт RJ-45 и два USB 2.0/1.1;
- Блок аудиоразъемов.
Слоты расширения

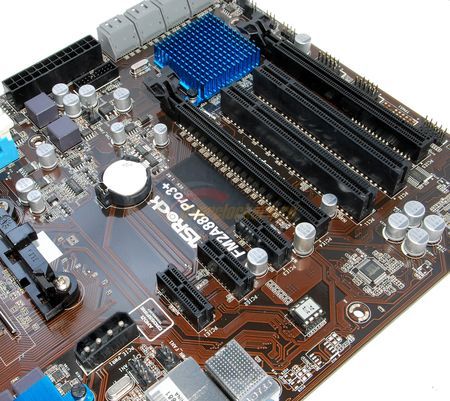

Семь слотов расширения:
реклама
- Три слота PCI-E x1 2.0;
- Один PEG, который подключается к процессору и является PCI-Express x16 2.0/3.0 (в зависимости от установленного ЦП);
- Два PCI;
- Один PEG, подключенный к набору системной логики и являющийся PCI-Express x4 2.0.
Противоречивая схема. Да, платы расширения, установленные в слоты PCI-E x1, не препятствуют доступу воздуха к видеокарте, но зато это случится в случае использования слота PCI. А нижний PCI-E x4 и вовсе пригоден только для установки SSD (вроде Kingston HyperX Predator или Plextor M6e), либо видеокарты начального уровня (из-за ограниченности PCI-E x4) с очень компактной системой охлаждения.
Но не стоит думать, что инженеры ASRock озаботились освобождением пространства для лучшей циркуляции воздуха вокруг системы охлаждения процессора и удобства эксплуатации слотов PCI-E x1. Их цели были более прозаичны. Помните, ранее уже не раз подчеркивалось, что платы выполнены в зауженном варианте ATX?

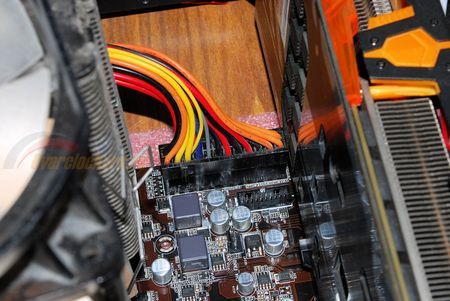

Слот PEG смещен вниз из-за необходимости поместить разъем основного питания ATX так, чтобы он не мешал установке длинномерной видеокарты. Как мы видим, инженерам ASRock это удалось, хотя и впритык. Попутно такая модель кожухом своей системы охлаждения накроет верхние порты SATA.
Аппаратная составляющая BIOS

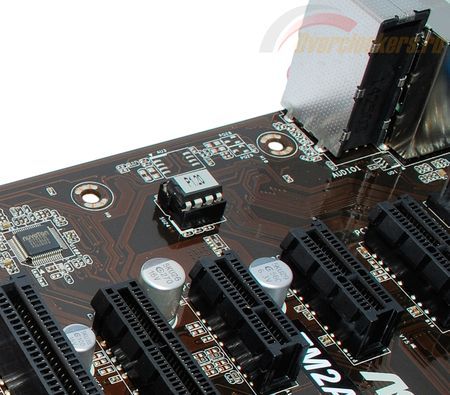

Для хранения микрокода установлена съемная микросхема флеш-памяти объемом 64 Мбит, поверх которой наклеена этикетка с указанием заводской версии прошивки.
реклама
Батарейка вынесена в центр платы.

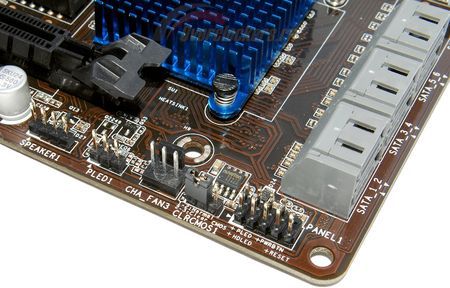

А перемычка, отвечающая за сброс настроек, отправлена в правый нижний угол платы.
Возможности BIOS Setup
Параметр |
|
|
Материнская плата |
|
|
Ссылка на сайт | Страница материнской платы на сайте производителя | Страница материнской платы на сайте производителя |
Версия BIOS, с которой проводилось тестирование | P1.40 за 3 июня 2015 года | P1.40 за 3 июня 2015 года |
BCLK | От 100 до 136 МГц с шагом 1 МГц | От 100 до 136 МГц с шагом 1 МГц |
Оперативная память, МГц | Поддержка XMP DDR3-800/ 1066/ 1333/ 1400/ 1600/ 1866/ 2133/ 2400 |
Поддержка XMP DDR3-800/ 1066/ 1333/ 1400/ 1600/ 1866/ 2133/ 2400 |
Множитель процессора CPU Core |
Есть, синхронно для всех ядер, от 14 до 63 | Есть, синхронно для всех ядер, от 14 до 63 |
Множитель CPU NB Core | Есть, от 10 до 63 | Есть, от 10 до 63 |
Частота графического ядра | Есть, от 400 МГц до 894 МГц с возрастающим с 11 до 50 МГц шагом (400, 411, 422, 434 и так далее, последние два пункта – 844 и 894) | Есть, от 400 МГц до 894 МГц с возрастающим с 11 до 50 МГц шагом (400, 411, 422, 434 и так далее, последние два пункта – 844 и 894) |
Напряжение CPU Core | Есть: - фиксированное (overdrive) от 0.600 до 1.550 В с шагом 0.00625 В - сдвигом -60, 0, +90, +160 мВ |
Есть: - фиксированное (overdrive) от 0.600 до 1.550 В с шагом 0.00625 В - сдвигом -60, 0, +90, +160 мВ |
Напряжение CPU NB Core | Есть: - фиксированное (overdrive) от 0.600 до 1.550 В с шагом 0.00625 В |
Есть: - фиксированное (overdrive) от 0.600 до 1.550 В с шагом 0.00625 В |
Напряжение графического ядра | Параметр отсутствует | Параметр отсутствует |
Компенсация просадок напряжений CPU Core (LoadLine Calibration) | На выбор: - Enabled; - 1/2. |
На выбор: - Enabled; - 1/2. |
Компенсация просадок напряжений CPU NB Core (LoadLine Calibration) | На выбор: - Enabled; - 1/2. |
На выбор: - Enabled; - 1/2. |
Напряжение оперативной памяти | Auto, 1.27, 1.34, 1.39, 1.45, 1.52, 1.58, 1.62, 1.69 В | Auto, 1.27, 1.34, 1.39, 1.45, 1.52, 1.58, 1.62, 1.69 В |
Напряжение набора системной логики (чипсета) | Параметр отсутствует | Параметр отсутствует |
Интерфейс BIOS | Графический, поддержка восьми языков локализации, в том числе русского, а также звуковым сопровождением | Графический, поддержка восьми языков локализации, в том числе русского, а также звуковым сопровождением |
Функционал BIOS | Профили настроек (три в памяти BIOS; возможность сохранения и загрузки с внешнего накопителя отсутствует) | Профили настроек (три в памяти BIOS; возможность сохранения и загрузки с внешнего накопителя отсутствует) |
Локализация интерфейса на русский язык | Есть | Есть |
Файловые системы, поддерживаемые BIOS для сохранения скриншотов и профилей настроек | FAT16/32: чтение/запись NTFS: только чтение |
FAT16/32: чтение/запись NTFS: только чтение |
Secure Boot | По умолчанию отключено | По умолчанию отключено |

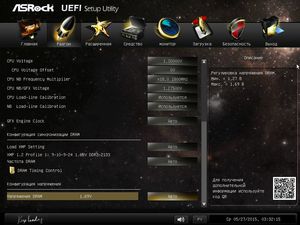

Setup BIOS: ASRock FM2A78 Pro3+
«Заводская» версия BIOS – P1.20. Произведено обновление до P1.40 (наиболее новой версии, из официально доступных на момент тестирования).
реклама
Setup BIOS: ASRock FM2A88X Pro3+
«Заводская» версия BIOS – P1.20. Произведено обновление до P1.40 (наиболее новой версии, из официально доступных на момент тестирования).
Отметим несколько моментов:

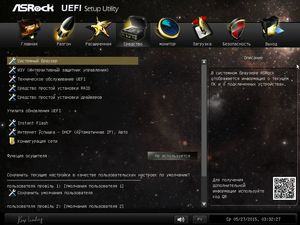

- В интерфейсе реализована возможность обновления микрокода напрямую с серверов ASRock, при этом можно настроить подключение к сети с вводом пароля и логина (для неопытных пользователей скажем: к настройкам операционной системы это не имеет никакого отношения);
- Есть возможность использовать сетевое подключение для отправки обращения в техподдержку ASRock отправкой сообщения напрямую из BIOS (но для получения ответа нужен доступ к электронной почте;
- Звукового оформления, как на некоторых других платах ASRock, нет;
- После проведения всех тестов был произведен откат до заводской версии микрокода без каких-либо препятствий со стороны материнской платы;
- Локализация на русский язык присутствует, но ее качество способно впечатлить (в худшем смысле этого смысла).
