Подсистемы питания процессора и оперативной памяти
Архитектура процессоров AMD в исполнении Socket FM2+ такова, что им требуется два основных питания, отличающихся значениями напряжений – собственно процессорных ядер (CPU Core) и отдельно кэша L3, встроенного северного моста, контроллеров памяти, HT, PCI-E и прочего (CPU NB Core). Отдельным преобразователем, как правило, расположенным в верхнем правом углу печатной платы, обеспечивается питание оперативной памяти.
Однако в рассматриваемых моделях инженеры ASRock решили несколько сэкономить на текстолите, а потому с правого края платы нет ничего – он просто «обрезан». А преобразователь питания, разъем основного питания ATX и колодка USB 3.0 оказались смещены вниз. Но обо всем по порядку.
Преобразователи питания ЦП на материнских платах ASRock FM2A78 Pro3+ и ASRock FM2A88X Pro3+ абсолютно идентичны не только по организации, но и по используемой элементной базе (а это значит, что теоретически мы можем рассчитывать и на одинаковый разгон).
реклама
Шесть фаз питания объединены в две группы: две фазы питания CPU NB Core и четыре фазы питания CPU Core.

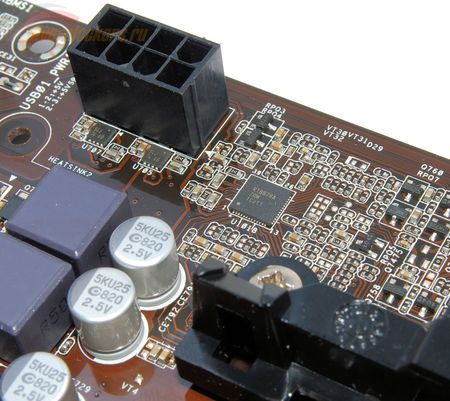

Используется ШИМ-контроллер Richtek RT8878A, описание которого на сайте производителя, кстати, доступно только по прямой ссылке. Это может означать и снятие с производства, поскольку существует RT8878B.
Согласно спецификациям, Richtek RT8878A ориентирован на эксплуатацию в AMD-системах и может управлять одновременно двумя преобразователями питания с числом от 0 до 4 фаз питания CPU Core и от 0 до 2 фаз питания CPU NB Core.
RT8878A оснащен интегрированными драйверами фаз, но только двумя, остальные четыре инженерам ASRock пришлось установить самостоятельно:
Их маркировка (03 1C 715) мне неизвестна, но возможно это RT9624A – именно они указываются в документации RT8878A.

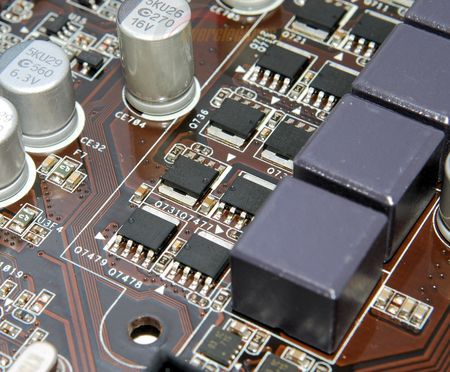

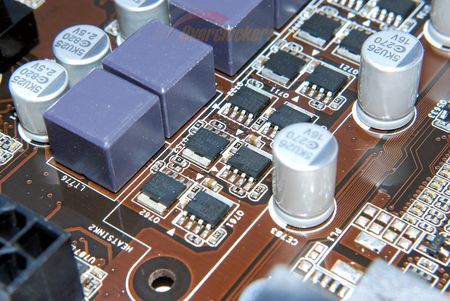

Что интересно, фазы питания набраны двумя разными «комплектами» транзисторов:
реклама
Каждая из фаз CPU NB Core построена на одном транзисторе 2630CL и одном транзисторе 9130AL производства NXP Semiconductors.
А фазы питания CPU Core используют связку из 9130AL и 5830DL.

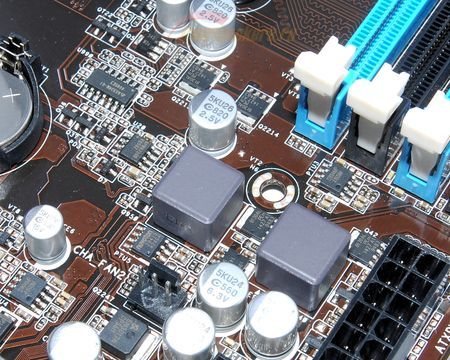

Преобразователь питания памяти, как уже отмечалось выше, перенесен вниз, под слоты. Применены транзисторы 9130AL производства NXP Semiconductors.
Преобразователь работает под управлением ШИМ-контроллера Anpec APW8720B. Он однофазный, хотя построен на двойном (!) наборе элементов. Зачем такая схема использована в бюджетном решении – загадка. Но будем надеяться, что это положительно скажется на разгонном потенциале.
Дизайн, прочая элементная база и особенности

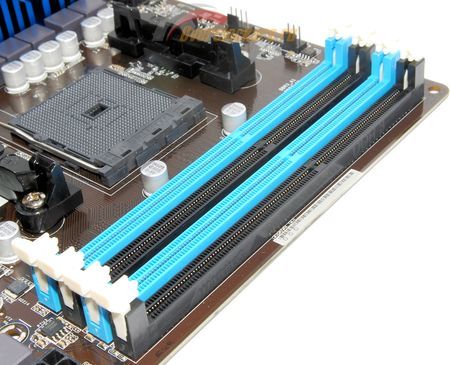

На платах установлено по четыре слота оперативной памяти, рассчитанных на установку модулей DDR-3.
Заявлена поддержка эффективных частот 1066, 1333, 1600, 1866 и 2133, а также 2400 МГц, но в последнем случае присутствует отметка «OC», что означает «режим разгона» или, дословно, «работать может, но не обещаем».

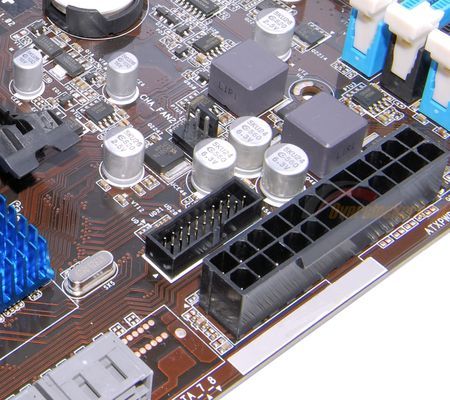

И AMD A78, и AMD A88X поддерживают уже выходящий из моды USB 3.0 (на смену ему активно продвигается USB 3.1), и разъемы этого интерфейса реализованы на платах. В частности, есть колодка для подключения двух портов USB 3.0 на передней панели корпуса системного блока. Но из-за проведенной инженерами ASRock «оптимизации» (по экономии текстолита и сужения печатной платы) эту колодку так просто и не заприметишь:
Она спрятана за разъем основного питания ATX.

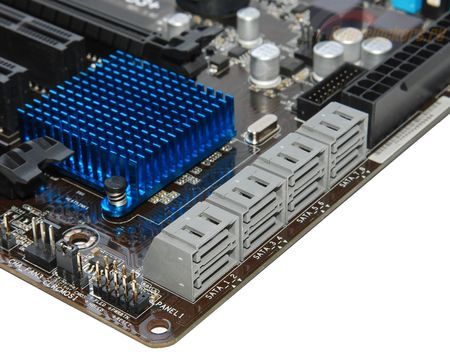

Интерфейс SATA 6 Гбит/с. Вот здесь кроется одно из основных отличий между наборами системной логики AMD A78 и AMD A88X: первый поддерживает шесть портов, второй – восемь.
реклама

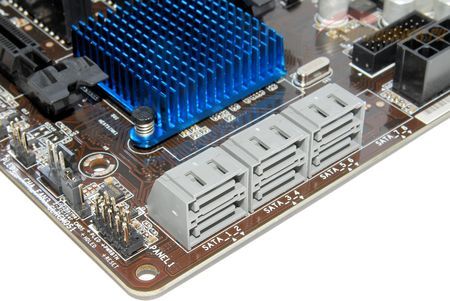

Но материнские платы ASRock FM2A78 Pro3+ и ASRock FM2A88X Pro3+ используют одну и ту же печатную плату, а потому у младшей модели два разъема просто не установлены.
За исключением этой разницы в числе разъемов, функциональность одинакова: есть поддержка протокола AHCI, группировки очередности команд NCQ и построение массивов RAID 0, RAID 1, RAID 0+1. Все разъемы SATA развернуты параллельно плоскости платы, что в ряде случаев может быть неудобным при сборке.

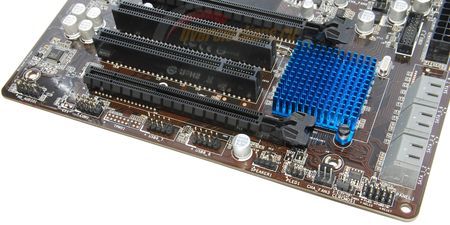

По нижнему краю платы расположилось еще несколько колодок.
Справа налево:
- Колодка кнопок управления (Power, Reset) и индикаторов работы передней панели корпуса системного блока;
- Перемычка сброса настроек BIOS;
- Трехконтактный разъем для подключения вентилятора;
- Еще одна колодка светодиодного индикатора работы, на этот раз трехштырьковая (корпуса с такими коннекторами встречаются и по сей день);
- Колодка подключения системного динамика; две колодки для подключения суммарно четырех портов USB 2.0/1.1;
- Колодка COM-порта, реализованная на базе контроллера Texas Instruments 232GG;
- Колодка для подключения аудиоразъемов передней панели корпуса системного блока.
Судя по всему, предполагалась также установка колодки для подключения модуля шифрования TPM, но в итоге ни на одной из плат ее нет – соответствующая посадочная площадка пустует.

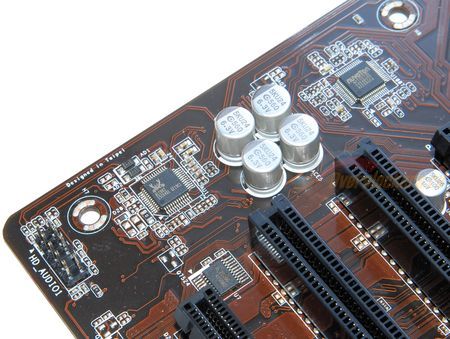

По левому краю платы можно найти аудиотракт и контроллер I/O.
Неприятным сюрпризом будет то, что в качестве первого используется очень старый шестиканальный Realtek ALC662, которому уже как минимум семь лет. Зато, очевидно, это самый дешевый контроллер, который еще работает в современных операционных системах без особых проблем с драйверами, в отличие от, например, C-Media.
Рядом расположился контроллер ввода-вывода (I/O) Nuvoton NCT5573D, отвечающий за работу системного мониторинга, регулировку оборотов вентиляторов, портов PS/2 и прочего.

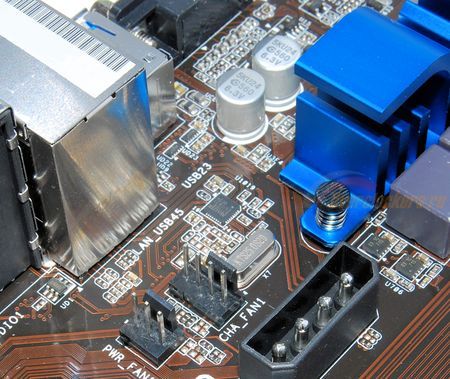

Сетевого контроллера здесь нет. Платформа AMD может похвастать тем, что у нее есть несколько линий PCI-E для периферии, идущих напрямую от процессора, и логичнее подключить сетевой контроллер к одной из них, а не к набору системной логики. А потому его наиболее оптимальное расположение на максимально прямой линии между CPU и LAN-портом.
Именно так и расположен гигабитный Realtek RTL8111GR.
