Выбираем видеокарту Nvidia GeForce GTX 970: обзор 12 моделей (страница 2)

Gainward GeForce GTX 970 Phantom

Описание на сайте производителя – ссылка.

Компания Gainward не отстала от своих конкурентов, представив несколько моделей на основе GeForce GTX 970, но больше всего она известна линейкой видеокарт с фирменной системой охлаждения Phantom. Ей и предоставим слово отстаивать честь бренда.

Gainward GeForce GTX 970 Phantom вплоть до последнего винтика является собственной разработкой компании. Никаких вам референсных СО и печатных плат. Отчасти это связано с отсутствием эталонной платы Nvidia, вернее она рекомендует своим партнерам самостоятельно разрабатывать дизайн или копировать GeForce GTX 980.

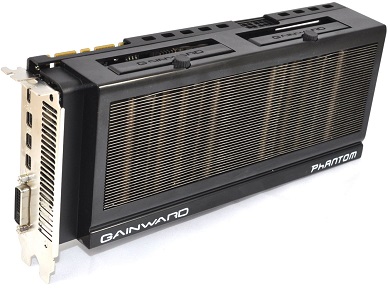

Модель Phantom очень простая на первый взгляд видеокарта, лишенная каких-либо изысков в виде оригинальной решетки или нестандартного набора портов. Хотя последнее не совсем верно, ведь теперь модно оставлять единственный DVI порт, вместо двух. С другой стороны, комплект можно считать полноценным и полным из-за присутствия трех mini DisplayPort и одного MiniHDMI.

Необычный вид радиатора – отличительная черта СО серии Gainward Phantom. Вентиляторы на ней находятся за ребрами, а не спереди, как обычно.

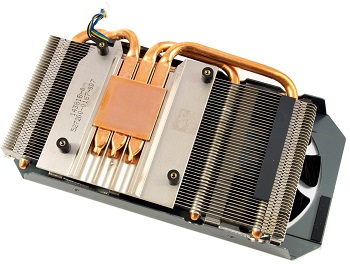

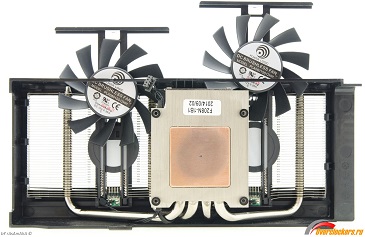

Система охлаждения видеокарты состоит из нескольких ключевых частей. Первым стоит рассмотреть радиатор. Немаленькая площадь радиатора обслуживается четырьмя тепловыми трубками, а в основании лежит медная пластина.

Система охлаждения имеет ряд конструктивных отличий, главное заключается в необычном расположении и конструкции вентиляторов. Они установлены под радиатором на специальных направляющих, и подразумевают чистку с легким извлечением последних. Скорость вращения лежит в диапазоне 800 – 2700 об/мин.

С обратной стороны к видеокарте крепится защитная пластина, по совместительству выполняющая роль сопротивления на изгиб. Непонятно, почему часть ее винтов расположили спереди, а один сзади.

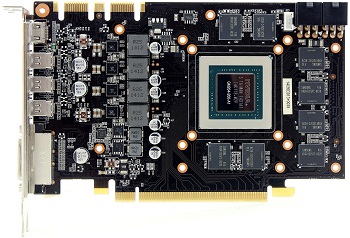

Печатная плата, как и следовало ожидать, полностью оригинальная, но использующая систему преобразования на основе Dr.MOS микросхем. При этом ее размеры удивляют. Создается впечатление, что перед нами отнюдь не топовая или предтоповая видеокарта, а аналог среднего сегмента.

Дроссели на первый взгляд нормальные, но подозрение снимать с них не будем. Суммарный запас по питанию – средний, всего четыре фазы и 6+6pin разъемы.

Фазы питания графического процессора управляются ШИМ-контроллером – NCP81174, пришедшим сюда с референсной видеокарты. Отметим, что он не поддерживает широкий перечень модных технологий и прост как автомат Калашникова. Все манипуляции с напряжением происходят в драйверах, ими же контролируются и показатели устройства.

Среди отличий видеокарты Gainward в первую очередь стоит отметить заводской разгон – с 1051 МГц до 1152 МГц (в режиме Boost с 1178 до 1304 МГц) по ядру при напряжении 1.200 В.

В режиме нагрузки благодаря технологии GPU Boost частота видеоядра повышалась вплоть до отметки 1354 МГц. Примененная система охлаждения справлялась со своей задачей, не дав разогреть GPU выше 70°C, при этом СО работала на 56% от своей максимальной мощности. Уровень шума можно охарактеризовать как средний.

Заинтересовавших Gainward GTX 970 Phantom стоит ознакомиться с моделью в материале «Обзор и тестирование видеокарты Gainward GeForce GTX 970 Phantom».

Galax GeForce GTX 970

Описание на сайте производителя – ссылка.

В недавнем прошлом компания Galaxy избавилась от литеры «y» в своем названии и стала просто Galax. Знаковое событие состоялось в результате преобразования и объединения с европейским подразделением KFA2. Но новый бренд не стал рушить нажитое и сохранил прежний модельный ряд, а также концепцию и стратегический подход, что, как мне кажется, не коснулось младших представителей в линейке.

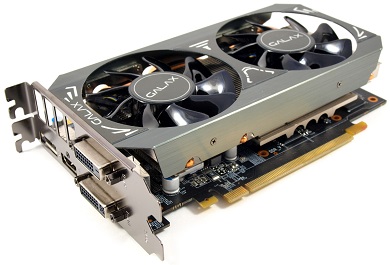

Видеокарта Galax GeForce GTX 970 OC встречает своего нового владельца поистине скромными размерами, жаль, что до габаритов версии ITX осталось рукой подать, но их так и не достигли. Ее длина составляет 179 мм, ширина – 111 мм, в системе она перекроет два слота расширения.

Неброский внешний вид подчеркивается интересными вентиляторами (которые были одно время популярны на моделях компании Sapphire), металлическим кожухом с белыми рисунками-вставками и тремя тепловыми трубками, которые выходят за его край.

Данная система охлаждения не нова и уже устанавливалась на моделях седьмой серии компаний KFA2 и Zotac, хотя в данном случае она получила небольшие изменения.

Непосредственно сама СО состоит из радиатора, набранного из 45 алюминиевых никелированных пластин, двух вентиляторов с диаметром лопастей 74 мм и металлического кожуха, который накрывает всю конструкцию сверху.

Для повышения эффективности теплообмена используются три тепловых трубки диаметром 6 мм каждая, а в основании напаяна общая медная пластина.

За активную часть системы охлаждения отвечают две вертушки производства Apistek. Их технические характеристики – 12 В, 0.36 А. Скорость вращения крыльчаток вентиляторов по проведенным тестам составляет 1000 – 3800 об/мин.

Не позабыли разработчики и об охлаждении силовых элементов платы. Здесь используется радиатор с невысоким оребрением и светло-голубой термопрокладкой.

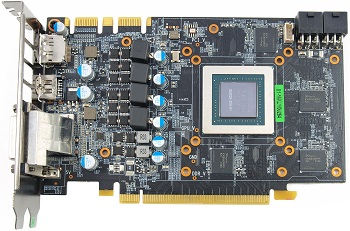

Разработчики Galax использовали печатную плату черного цвета эталонного дизайна GeForce GTX 760. Стоит выделить лишь использование качественных твердотельных конденсаторов и дросселей с ферритовым сердечником.

Питание графического ускорителя выполнено по схеме 4+2 (GPU и память).

Все управление осуществляется контроллером NCP5392P производства ON Semiconductor, поддерживающим переключение фаз для оптимизации энергопотребления, а также обладающим защитой от чрезмерного напряжения вкупе с точной регулировкой его подачи на графическое ядро видеокарты.

Заводское повышение базовых частот составляет до 1127 МГц по ядру против 1051 МГц, в режиме Boost – 1266 МГц (при напряжении 1.212 В) против 1178 МГц. Частота памяти не подверглась модификации – 1753 МГц.

Создаваемая игровыми приложениями нагрузка раскрыла все карты особенности модели Galax. Частота ядра держалась на отметке 1291 МГц, температура не превышала 72°C, но какой ценой! Вентиляторы постепенно раскрутились до 2600 об/мин, издавая уровень шума выше среднего.

Попытки сделать его чуточку меньше увенчались успехом: при фиксировании вертушек на 2000 об/мин шум был средним, а видеокарта прогрелась до 79°C.

Доступная, но мало выигрышная модель Galax мало кто заинтересует на фоне конкурентов, однако, в обратном случае предлагаем ее полноценный обзор: «Обзор и тестирование видеокарт EVGA GeForce GTX 970 Superclocked ACX 2.0 и Galax GeForce GTX 970 OC».

Gigabyte GeForce GTX 970 G1 Gaming

Описание на сайте производителя – ссылка.

После анонса линейки видеокарт GeForce GTX 900 компания Gigabyte в числе лидеров задала темп всем производителям по выпуску широкого ассортимента моделей, как говорится, на «любой вкус и цвет». Топовым графическим ускорителем в среднем классе выступил адаптер новой серии G1 Gaming, с которым мы вкратце и познакомимся.

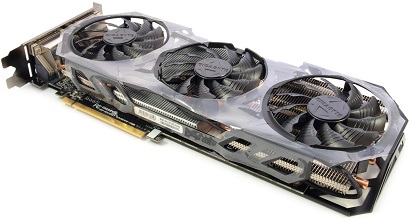

Видеокарта Gigabyte с установленной на ней системой охлаждения WindForce 3X нового образца выглядит очень внушительно, заставляя задуматься о высокой эффективности примененной СО.

Весь модельный ряд компании страдает клаустрофобией и боится тесных корпусных пространств. Данный пациент не исключение: длина нашего героя целых 309 мм, что может оттолкнуть часть покупателей.

Всю заднюю сторону накрывает металлическая опорная пластина с прорезями, которая вместе с системой охлаждения выступает за край печатной платы.

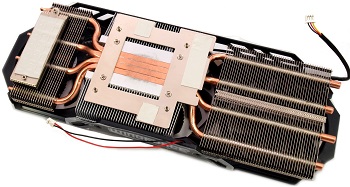

Кожух накрывает крупный трехсекционный радиатор, набранный из разного количества алюминиевых пластин, пронизанных четырьмя 6 мм тепловыми трубками I-образной формы.

За отвод тепла от силовых элементов подсистемы питания отвечает основание радиатора первой секции, где контакт происходит посредством термопрокладки серого цвета.

За активное охлаждение отвечают три 77 мм вентилятора производства Power Logic, маркировка моделей PLD08010S12H. При проведении тестов скорость вращения их крыльчаток лежала в диапазоне 1600 – 3150 об/мин. Вольтамперная характеристика: напряжение 12 В, потребляемый ток 0.25 А.

Задняя опорная пластина играет роль лишь ребра жесткости и от остальных микросхем памяти тепло не отводит.

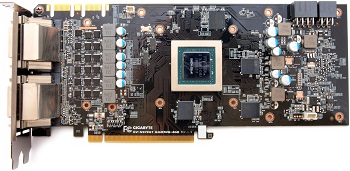

Модель Gigabyte GeForce GTX 970 G1 Gaming основана на оригинальной печатной плате темно-коричневого цвета, сходства с другими PCB не выявлено. Вся элементная база была выполнена по концепции Ultra Durable VGA, что на практике означает применение качественных конденсаторов, дросселей с ферритовым сердечником и полевых транзисторов.

Инженеры переработали и подсистему питания видеокарты: она была усилена и теперь выполнена по схеме 6+2 (для GPU, PLL и микросхем памяти соответственно). ШИМ-контроллер остался прежним – это микросхема NCP81174.

Для дополнительного питания используются один шести- и один восьмиконтактный разъемы.

Видеокарта Gigabyte GeForce GTX 970 G1 Gaming помимо качественной системы охлаждения получила еще один неоспоримый плюс – заводской разгон. Так, частота графического процессора была повышена с 1051 МГц по ядру до 1178 МГц, в режиме Boost она составляет 1329 МГц при напряжении 1.218 В. Частота памяти осталась без изменений – 1753 МГц.

Без нагрузки скорость вращения крыльчаток вентиляторов составляет примерно 1600 об/мин (40% от максимума). В очередной раз можно задаться вопросом, почему в простое выбрано именно это значение, а не, скажем, 1000 об/мин?

В игровых приложениях благодаря алгоритму работы GPU Boost 2.0 тактовая частота видеоядра увеличивается вплоть до отметки в 1392 МГц. Это отличный показатель, некоторые модели не могут добиться подобного даже после разгона.

Примененная система охлаждения не позволила разогреться графическому процессору выше 63°C, что является отличным результатом. Уровень шума комфортный для продолжительной работы.

С обзором одного из экземпляра Gigabyte GeForce GTX 970 G1 Gaming можно ознакомиться в материале: «Обзор и тестирование видеокарты Gigabyte GeForce GTX 970 G1 Gaming».
