MSI GeForce GTX 970 Armor 2X
Описание на сайте производителя – ссылка.
Но в компании MSI решили не останавливаться на достигнутом и выпустили еще несколько моделей графических ускорителей под своим брендом, из которых особое внимание стоит уделить MSI GeForce GTX 970 Armor 2X – бюджетной версии Gaming, и «бюджетной» не значит, что все плохо, постараюсь аргументировать. Дизайн.

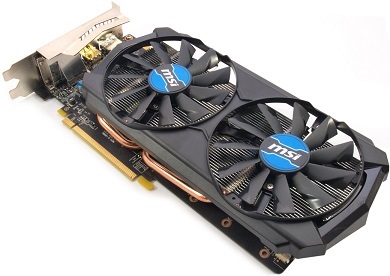

Неброский внешний вид MSI GeForce GTX 970 Armor 2X подчеркивается двумя крупными вентиляторами, тонким пластмассовым кожухом и проглядывающим через него массивным радиатором с продольным расположением ребер. Что интересно, разработчики выпустили эту же модель в другой цветовой гамме , что пошло новинке только на пользу.
Размеры: длина графического ускорителя вместе с выступающим за край печатной платы кулером составляет 270 мм, ширина возросла до 117 мм, в корпусе он перекрывает два слота расширения.
реклама
Как уже не раз говорилось, графический ускоритель компании MSI оснащается фирменной системой охлаждения Armor 2X, которая по сравнению с кулером Twin Frozr V подверглась упрощению.
В глаза бросается явное изменение в сравнении с именитой серией Gaming. Так, количество тепловых трубок уменьшилось с четырех до двух 6 мм U-образной формы. А основание лишилось медной никелированной вставки, поэтому здесь используется технология прямого контакта.
Несмотря на упрощение и удешевление, все соединения тщательно пропаяны, что должно положительно сказаться на эффективности теплопереноса.
Пассивная часть представлена крупным радиатором, набранным из 40 алюминиевых никелированных пластин. В них предусмотрены специальные выемки-дефлекторы, которые перенаправляют воздушный поток, создаваемый вентиляторами, на тепловые трубки, что повышает скорость рассеивания тепла.
За активное охлаждение отвечают два 95 мм вентилятора известной фирмы Power Logic с маркировкой PLD10010S12HH. Они же используются на модели Gaming серии GeForce GTX 970 и более ранних, вольтамперная характеристика – 12 В и 0.40 А. В ходе тестирования скорость вращения вертушек составила 1000-2750 об/мин.
Единственное что по-настоящему вызывает недоверие, так это маленький черный радиатор подсистемы питания.
реклама

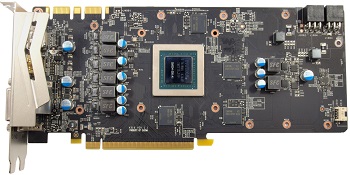

Печатная плата выполнена на текстолите темно-синего цвета, а ее очертания нам хорошо знакомы. Инженеры MSI взяли за основу PCB своей прошлой модели MSI GeForce GTX 970 Gaming со всеми ее достоинствами и недостатками. А если учесть, что она нам понравилась, то это хорошая унификация для нас, конечных потребителей.
Отметим использование твердотельных конденсаторов Solid CAP, катушек с ферритовым сердечником SFC и экономичных конденсаторов HI-c CAP.
Подсистема питания насчитывает удвоенные шесть фаз, поэтому итоговая схема выглядит как 6+2 (для GPU и микросхем памяти соответственно). В качестве основного ШИМ-контроллера здесь применена микросхема ON Semiconductor NCP81174.

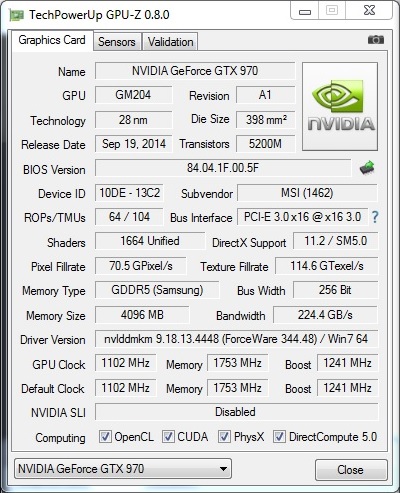

Модель MSI GeForce GTX 970 Armor 2X поставляется с заводским разгоном GPU. Базовая частота ядра была повышена с 1051 МГц до 1102 МГц (в режиме Boost – с 1178 МГц до 1241 МГц) при напряжении 1.168 В. Частота видеопамяти – 1753 МГц.
В режиме нагрузки благодаря технологии GPU Boost 2.0 частота видеоядра повышалась вплоть до отметки 1316 МГц, но затем плавно понижалась до 1278 МГц, а напряжение упало с 1.168 В до 1.143 В. При таком подходе система охлаждения не позволяла разогреться GPU выше 70°C, работая при этом на 55% от своей максимальной мощности (~1500 об/мин). Благодаря этому видеокарта работает достаточно тихо.
Кого заинтересовала MSI GeForce GTX 970 Armor 2X, просим изучить «Обзор и тестирование видеокарты MSI GeForce GTX 970 Armor 2X».
Palit GeForce GTX 970 JetStream
Описание на сайте производителя – ссылка.
Переходим к графическим ускорителям производства Palit, которые представлены в нескольких вариациях – начиная версией с эталонной систем охлаждения и заканчивая фирменной линейкой JetStream.

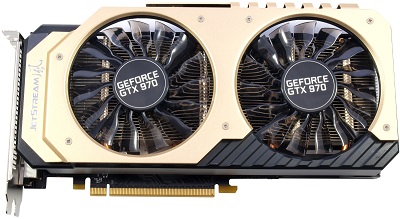

Внешний дизайн модельного ряда серии JetStream неоднократно менялся, и этот раз не стал исключением. Весь кожух системы охлаждения накрывает золотистая металлическая пластина, за которой проглядывается рельефный рисунок. В последнее время сочетание желтого и черного цветов стало популярным у многих производителей, и компания Palit не стала исключением.
Даже простого взгляда на противоположную сторону видеокарты хватает, чтобы убедиться в том, что разработчики использовали укороченную печатную плату собственного дизайна, удлинив ее за счет элемента системы охлаждения – ребра жесткости со сквозными вырезами.
Несмотря на все изменения, которые обычно приводят к росту габаритов видеокарт, размеры Palit GeForce GTX 970 JetStream стали исключением. Длина не превышает 247 мм против 267 мм у «референса», ширина 122 мм, но в системном корпусе новинка занимает два с половиной слота расширения, к этому стоит быть готовым.
реклама
Видеокарта оснащена оригинальной системой охлаждения JetStream, и соответствующая надпись подчеркивает это. Вспоминая о снятии кулера на ускорителе Palit GeForce GTX 780 Super JetStream, приходишь в ужас: как там было все сложно с этим. Были модели и похуже, но сейчас мы говорим лишь об этом вендоре. К счастью, в данном случае демонтаж СО происходит легко и по классической схеме.

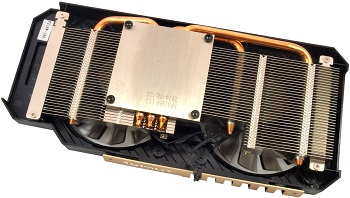

Кулер состоит из достаточно крупного радиатора, набранного из 36 алюминиевых никелированных пластин, пронизанных тремя 6 мм тепловыми медными трубками U-образной формы.
Вентиляторы несъемные, и в случае выхода их из строя вам либо в гарантийный отдел, либо к применению грубой силы. Они изготовлены фирмой Apistek и получили диаметр крыльчатки 87 мм. Маркировка GA92S2H, заявленные характеристики: напряжение 12 В, потребляемый ток 0.35 А. По показаниям программного мониторинга скорость вращения крыльчатки составляет 0 – 2400 об/мин.
Небольшой алюминиевый радиатор неплохо справляется со своей задачей для отвода тепла от элементов силовой части.

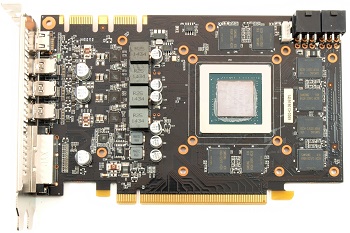

Печатная плата Palit GeForce GTX 970 JetStream практически полностью скопирована с модели Palit GeForce GTX 760 JetStream. В целом не только у этого вендора отмечена унификация данного рода, однако, использовать PCB прошлой младшей модели оказывается обычно не самым лучшим решением.
Питание выполнено по схеме 4+2 (для GPU и микросхем памяти соответственно), за управление отвечает ШИМ-контроллер NCP81174.
Ядро графического ускорителя Palit GeForce GTX 970 JetStream работает на частоте 1152 МГц (Boost – 1304 МГц) при напряжении 1.193 В (иногда это значение поднимается на один шаг, до 1.212 В).
В режиме нагрузки технология GPU Boost 2.0 раскрывает характер обновленной архитектуры Maxwell полностью. Частота графического ядра составляет 1316 МГц, а температура не превышает 74°C. Уровень шума, исходящего от системы охлаждения, настолько низок, что не разбудит и ребенка. Минимум рекламы, самому понравилась СО.
Кому понравилась модель компании Palit, то просим ознакомиться с полный материалом «Обзор и тестирование видеокарты Palit GeForce GTX 970 JetStream».
Zotac GeForce GTX 970
Описание на сайте производителя – ссылка.
Вот мы подошли к финальному участнику – модели Zotac GTX 970, да, именно, как и у Galax без всяких модных что-то обозначающих приставок. Речь идет о более распространенной и рассчитанной на массового потребителя модели, которая по техническим и внешним характеристикам не так притягивает покупателей.

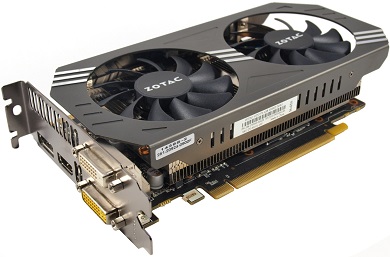

Внешний вид видеокарты обычен, он не вызывает детского восторга и типичен для моделей нереференсного дизайна, предназначенных для широких масс.
Всю лицевую сторону закрывает металлический кожух системы охлаждения с тремя параллельными полосами светло-серого цвета и геометрическими выемками. В ней применяются два 74 мм вентилятора и закрывающий почти всю печатную плату радиатор с поперечным расположением ребер.

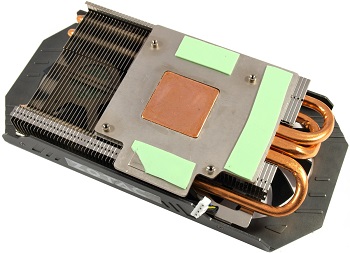

И первое, что бросается в глаза – это широкое алюминиевое основание для отвода тепла и от микросхем памяти, для чего здесь применяются термопрокладки зеленого цвета. Сам графический процессор контактирует с системой охлаждения через напаянную медную пластину.
Родные вертушки изготовлены фирмой Apistek, маркировка GA81S2U, их технические характеристики – напряжение 12 В, потребляемый ток 0.38 А. Скорость вращения крыльчаток вентиляторов составляет 1350-4000 об/мин.

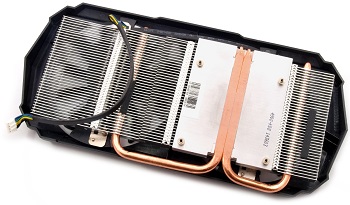

Сам радиатор получился односекционный: три тепловые трубки диаметром 6 мм U-образной формы пронизывают 70 алюминиевых никелированных пластин с одного края, поэтому теплоперенос здесь затруднен. Странное решение разработчиков, ведь самые крайние ребра почти не используются.
Не забыли разработчики и о подсистеме питания. Здесь применяется не привычный нам радиатор с высокими ребрами, а обычная алюминиевая площадка с загнутыми краями.

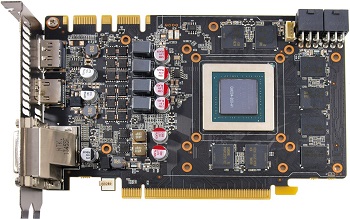

Как и модели компании Palit, видеокарта Zotac GeForce GTX 970 построена на печатной плате, доставшейся ей в наследство от GeForce GTX 760. Уже проверенная и показавшаяся себя ранее старая PCB снова с нами.
Изменений не так много, в основном разработчики задействовали новые элементы и контактные площадки.
Силовая часть оборудована шестифазным стабилизатором питания, работающим по схеме 4+2, где четыре фазы отводится на графическое ядро и две фазы – на видеопамять. Вместо привычного NCP5392P используется ШИМ-контроллер uP1608PK, который обычно встречается на продукции AMD.
Лично мне впервые встречается видеокарта с заводским разгоном, о котором умалчивает сам производитель. Обычно ситуация прямо противоположная: разработчики повышают тактовые частоты хотя бы на один мегагерц и жирным шрифтом размера а-ля 72 пишут во всю коробку «Overclocking» или «OC».
Здесь же разгон по современным меркам хоть и скромный, но все же присутствует: частота работы GPU была повышена до 1076 МГц (в режиме Boost до 1216 МГц) против 1051 МГц эталонных (в режиме Boost до 1178 МГц). Частоту памяти оставили без изменений – 1753 МГц.
В режиме нагрузки благодаря технологии GPU Boost 2.0 частота видеоядра повышалась вплоть до отметки 1304 МГц. Однако после преодоления барьера в 74°C видеокарта начала снижать и GPU Core Clock, и напряжение (с 1.212 В до 1.125 В).
Несмотря на то, что частота ядра все еще выше отметки Boost, температура графического процессора достигла 79°C. Вентиляторы при этом работали при 2050 об/мин, но благодаря их низкопрофильности уровень шума был ниже среднего, комфортного для продолжительной работы за ПК.
Более подробно о Zotac GeForce GTX 970 можно прочитать, перейдя по ссылке.
Переходим к таблице характеристик протестированных графических ускорителей.
