Gigabyte GeForce GTX 970 Mini-ITX
Описание на сайте производителя – ссылка.
Видимо, разработчики Gigabyte тоже решили поучаствовать в освоении сегмента графических ускорителей, рассчитанных на установку в ПК на базе mini-ITX.

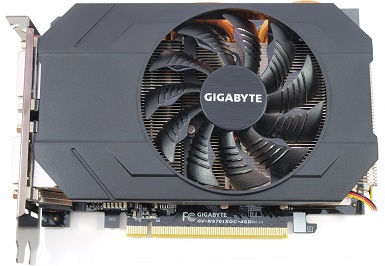

К слову, теперь участников стало больше. Видеокарта Gigabyte GeForce GTX 970 Mini-ITX, как и ее младшая сестра, получила компактные размеры. Длина новинки составляет 170 мм, ширина не превышает 109 мм, в корпусе она перекроет два слота расширения.
По центру расположен лишь один вентилятор типоразмера 90 мм, за которым просматривается радиатор с продольным расположением ребер и тремя тепловыми трубками.
реклама
Для экономии места на печатной плате привычные два шестиконтактных разъема были заменены одним восьмиконтактным.

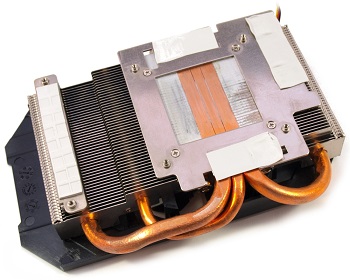

Радиатора набран из 47 алюминиевых пластин, пронизанных тремя тепловыми трубками U-образной формы. Инженеры использовали три тепловых трубки, из которых две 8 мм и одна центральная 6 мм. Они полностью накрывают графический процессор. Основание было расширено, чтобы через термопрокладки контактировать с четырьмя микросхемами памяти.
Из понятных соображений новинка оборудована одним-единственным вентилятором типоразмера 90 мм. Он представлен фирмой Power Logic и относится к моделям линейки PLA09215S12H,. Его характеристики 12 В и 0.55 А, а скорость вращения лежит в диапазоне 1200 – 3500 об/мин.
За охлаждение подсистемы питания отвечает основание, которое является продолжением пластин этой части радиатора. Контакт с элементами происходит через светло-серую термопрокладку.

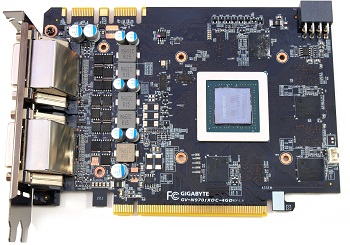

Отдельным моментом стоит отметить укороченную оригинальную печатную плату видеокарты. Ее размеры сопоставимы с материнскими платами mini-ITX, поэтому применяется плотный монтаж навесных элементов, особенно это касается обратной части.
Подсистема питания выполнена по формуле «4+1», где четыре фазы отводится на графический процессор и одна – на видеопамять. Жаль, что она урезана и не соответствует полноценным моделям, где ставят «6+2».
реклама
Кстати, подсистема питания реализована на цифровом ШИМ-контроллере NCP5392P производства компании ON Semiconductor.

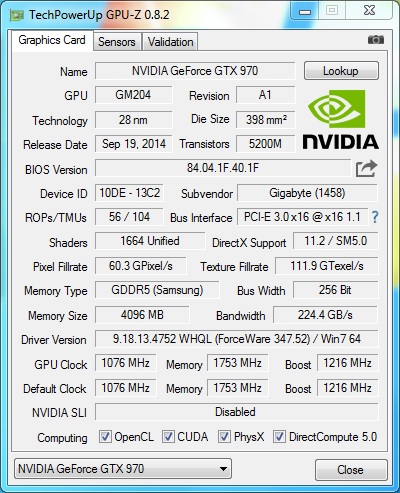

Несмотря на скромные размеры, разработчики наделили свою модель заводским разгоном и гордо написали «OC Version». Тактовая частота ядра была повышена с 1051 МГц до 1076 МГц (в режиме Boost – с 1178 МГц до 1216 МГц) при напряжении 1.2 В, видеопамять функционирует при эталонных 1753 МГц.
В 3D видеокарта начинает в скором времени снижать частоту и напряжение, достигая вместо 1291 МГц и 1.2 В отметок 1240 МГц и 1.112 В соответственно. Вентилятор раскручивается до 1750 об/мин; уровень шума ниже среднего при температуре GPU 62°C. Что характерно, есть все основания не доверять такому показателю (возможно датчик занижает значение), так как специальный прибор фиксировал с обратной стороны печатной платы нагрев до 75°C, при этом схожую ситуацию наблюдают и владельцы данной модели на зарубежных форумах. А официальная фраза с пресс-релиза «62 градуса Цельсия под нагрузкой в шутере Metro: Last Light против 76 градусов, демонстрируемых эталонным кулером Nvidia» как бы насмехается.
Но, несмотря на этот курьез, владельцам корпусов формата Micro ATX или даже Mini ITX новинка будет по нраву, более подробно о Gigabyte GTX 970 Mini-ITX можно прочитать, перейдя по ссылке.
Inno3D GeForce GTX 970 HerculeZ X2
Описание на сайте производителя – ссылка.
Компания Inno3D снова отметилась ускорителями с предустановленной системой охлаждения HerculeZ X3, которые показывают феноменальные результаты в плане температур и разгона, но не о них пойдет речь в сегодняшнем материале, а о младшей модели в иерархии компании – Inno3D GeForce GTX 970 HerculeZ X2.

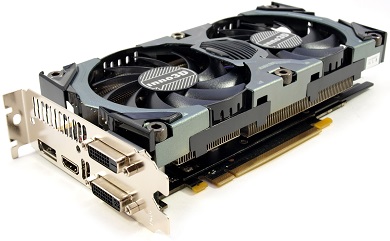

Всю лицевую часть закрывают достаточно крупные вентиляторы типоразмера 90 мм, за которыми проглядывается радиатор с поперечным расположением пластин.
Обратная сторона раскрывает все нюансы новинки – использование укороченной печатной платы с выступающей пластиной системы охлаждения в виде «лапок» разной длины.

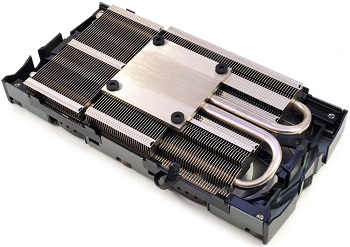

Здесь применяется двухсекционный радиатор. В его основании размещена медная никелированная вставка, спаянная с двумя шестимиллиметровыми тепловыми трубками.
Вентиляторы крепятся к двум салазкам, расположенным вдоль радиатора, с помощью четырех защелок на каждой. К слову, они отлиты из очень хрупкой пластмассы, которая плохо гнулась. Вентиляторы соединены между собой лишь единым проводом, идущим к 4-pin коннектору. Они представлены фирмой ColorFul, модель CF-12915S, характеристики 12 В и 0.35 А. Скорость вращения вертушек лежит в диапазоне 1000 – 3000 об/мин.
За охлаждение подсистемы питания отвечает единая пластина, контактирующая к тому же и с микросхемами памяти через резиновые термопрокладки.
реклама
Оребрения здесь никакого нет, так что полезная площадь минимальна, за исключением «лапок», свисающих с края печатной платы. Стоит отметить не самый лучший прижим к мосфетам, несмотря на два крепежных отверстия, расположенных по диагонали.

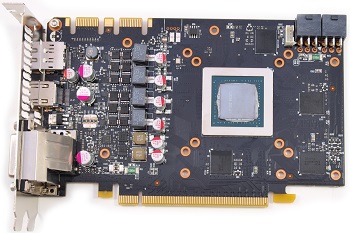

Инженеры Inno3D не стали изобретать велосипед и использовали печатную плату уже знакомой нам GeForce GTX 760 HerculeZ 2000s со всеми ее недостатками, которая в свою очередь досталась ей от референсной модели GeForce GTX 760. Такая вот унификация.
Поэтому здесь используется подсистема питания, построенная по схеме «4+2», где четыре фазы отводится на графическое ядро и две – на память. Она управляется ШИМ-контроллером NCP5392P производства компании ON Semiconductor.
Модель производства Inno3D может похвастать скромным заводским разгоном: до 1089 МГц по ядру (Boost – 1228 МГц) при 1.212 В. Частота памяти без изменений – 1753 МГц.
Под нагрузкой благодаря технологии GPU Boost 2.0 частота видеоядра повышалась вплоть до отметки 1266 МГц. Однако после преодоления барьера в 74°C Inno3D GeForce GTX 970 HerculeZ X2 начала снижать и GPU Core Clock, и напряжение (с 1.212 В до 1.187 В) с целью сохранить определенный баланс в системе. Но это получалось с трудом.
Несмотря на то, что частота ядра все еще выше отметки Boost, температура графического процессора достигает 78°C. Вентиляторы при этом работают при 1800 об/мин, но за счет их низкопрофильности уровень шума средний, комфортный для продолжительной работы за ПК.
Возможно, по каким-то неясным мне причинам, данная модель заинтересует вас к покупке или вам просто захочется с нею ознакомится в материале: «Обзор и тестирование видеокарт Gigabyte GeForce GTX 970 Mini и Inno3D GeForce GTX 970 HerculeZ X2».
MSI GeForce GTX 970 Gaming
Описание на сайте производителя – ссылка.
Вместе с анонсом графических процессоров нового поколения компания MSI представила очередную версию фирменной системы охлаждения Twin Frozr, с индексом «V».

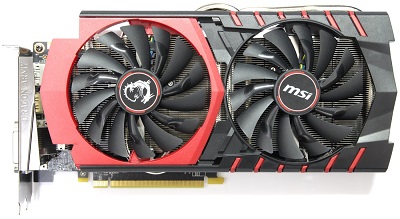

Как всегда продукция MSI смотрится очень стильно: кожух с характерным рельефом поверхности, красные вставки, логотип серии «Gaming G Series». Все это подчеркивается двумя 95 мм вентиляторами с глянцевыми краями лопастей.
Стоит упомянуть, что в отличие от многих других GTX 970, питание карты обеспечивается через один шести- и один восьмиконтактный разъемы, вместо привычных «6+6».

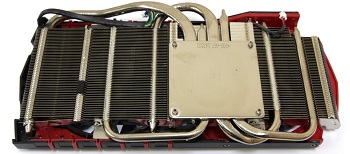

Кулер состоит из достаточно крупного радиатора, набранного из 58 алюминиевых никелированных пластин, двух вентиляторов с диаметром лопастей 95 мм и пластикового кожуха, который накрывает всю конструкцию сверху. Благодаря достаточно большому диаметру достигается обдув 90% площади радиатора. Сами вертушки представлены устройствами Power Logic PLD10010S12HH с техническими характеристиками 12 В, 0.4 А. Скорость вращения лежит в диапазоне 0 – 2300 об/мин.
Для повышения эффективности теплообмена используются четыре тепловые трубки: две 6 мм и две – 8.
За охлаждение силовых элементов и чипов видеопамяти отвечают отдельный элемент в виде крупной металлической пластины, теплообмен с которой происходит при помощи термопрокладок, и низкопрофильный радиатор.

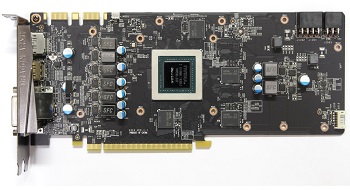

Инженеры MSI разработали оригинальную печатную плату с собственным дизайном, качественной схемой питания и с применением качественных долговечных компонентов Military Class IV американского военного стандарта MIL-STD-810G. Сюда входят тантал-полимерные конденсаторы Hi-C CAP, твердотельные конденсаторы Solid CAP (со сроком службы больше 10 лет) и высококачественные дроссели с ферритовым сердечником (их рабочая температура на 35°С ниже стандартных аналогов, максимально допустимый ток – на 30% выше и энергоэффективность – на 20% лучше).
Питание видеокарты выполнено по усиленной восьмифазной схеме (шесть фаз для GPU и две для чипов памяти). Система питания ядра реализована на ШИМ-контроллере ON Semiconductor NCP81174.

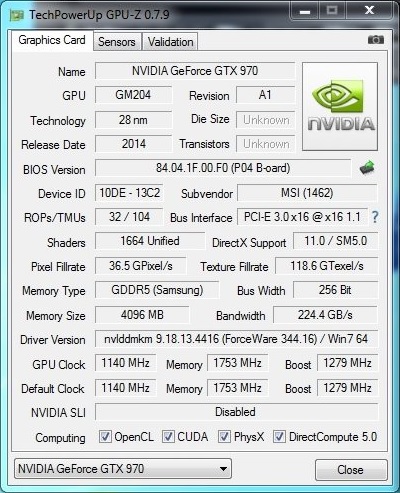

Видеокарта MSI GeForce GTX 970 Gaming поставляется с неплохим заводским разгоном: тактовая частота ядра увеличена с 105 МГц до 1140 МГц (в режиме Boost до 1279 МГц). Частоту памяти оставили без изменений – 1753 МГц.
В 3D благодаря технологии GPU Boost версии 2.0 частота видеоядра увеличивается вплоть до 1316 МГц, что влечет за собой рост производительности. При этом алгоритм СО настроен так, что позволяет графическому процессору прогреться до 60°C, после чего в работу вступают вентиляторы.
В таком режиме температура GPU может достигать 69°C, а вертушки вращаются со скоростью 1150 об/мин. Система охлаждения остается достаточно тихой, почти бесшумной.
С данным экземпляром вы можете познакомиться в материале «V – значит «Победа»: обзор и тестирование видеокарты MSI GeForce GTX 970 Gaming 4G».
