ASUS GeForce GTX 980 4GD5 + EK-FC980 GTX + Backplate

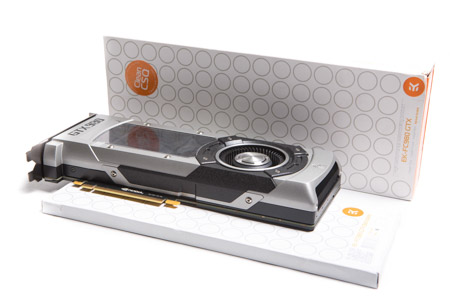

Как раз пока я доделываю проект на базе СЖО в miTX корпусе (статью о нем вы увидите позже), у меня есть возможность использовать референсную модель ASUS GeForce GTX 980 и fullcover EK-FC980 GTX с крепежной пластиной.
Кстати, сами снимки взяты из еще не вышедшего материала о проекте, а сделаны они давно. По этой причине возможности протестировать GeForce GTX 980 со штатной турбиной не представилось, поскольку она была продана на местной барахолке еще до создания данного обзора.

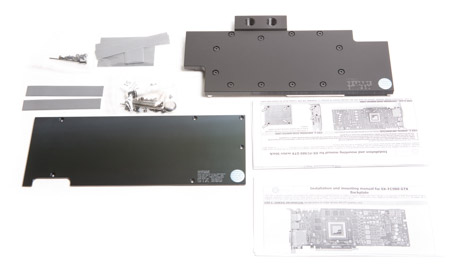

У водоблока полного покрытия EK-FC980 GTX все просто: хороший комплект, инструкции, термопрокладки, винты и шайбы.
реклама

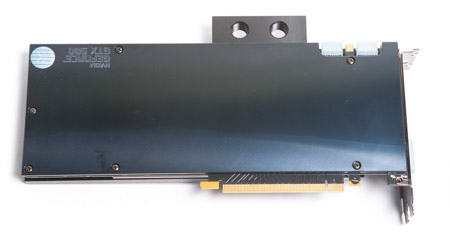

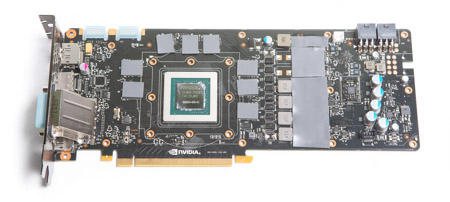

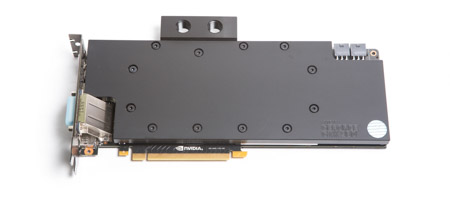

Устанавливаем термопрокладки на микросхемы памяти и VRM, затем ставим сам fullcover. Для начала тестируем видеокарту в данном режиме без «бэкплейта».

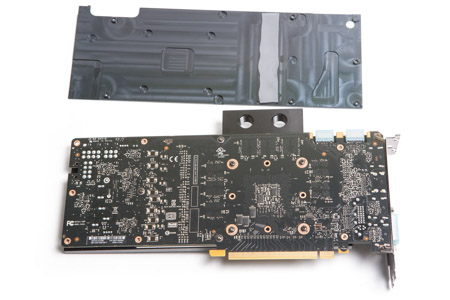

После устанавливаем крепежную пластину, которая дополнительно отводит тепло от VRM и тестируем все вместе.
реклама
Единственный минус данного участника тестирования — это невозможность мониторить температуру цепи питания.
Сама видеокарта также разгонялась и тестировалась в режиме 1400/8000 МГц.

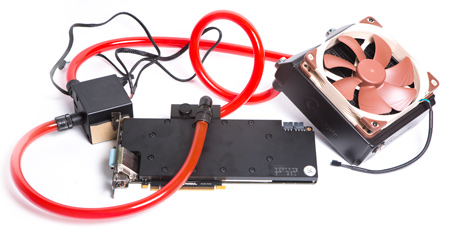

Контур СЖО
Основу контура системы жидкостного охлаждения составили следующие компоненты:
- Помпа: EK-DCP 4.0 PWM;
- Радиатор: Coolgate Copper Radiator Single 140/60 мм;
- Вентилятор: Noctua NF-A14 PWM;
- Фитинги: 12/16 мм EK и TFC;
- Адаптеры: 90 градусов Bistpower;
- Шланг: 12/16 мм PrimoChill RED;
- Жидкость: Coollaboratory Liquid Coolant Pro Blue.
Во всех режимах тестирования помпа EK-DCP 4.0 PWM работала со скоростью 1000 об/мин, а вентилятор крутился на 660 об/мин. При данных значениях оборотов контур СЖО оставался практически бесшумным.

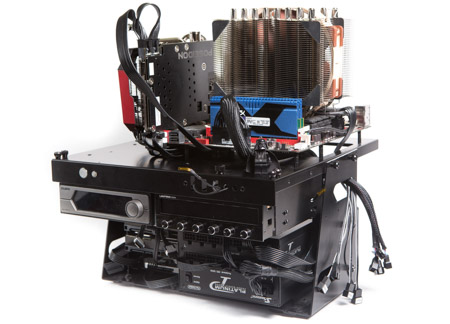

Тестовый стенд, методика тестирования и ПО
Конфигурация:
- Материнская плата: ASUS Rampage IV Gene, LGA 2011, X79, mATX, BIOS 4903;
- Процессор: Intel Core i7-4960X, 6/12 4.0 ГГц, 1.17 В;
- Система охлаждения процессора: Thermalright SilverArrow IB-E + Noctua NF-A15 (660 об/мин);
- Термоинтерфейс: Arctic Cooling MX-4;
- Оперативная память: Kingston HyperX Predator KHX26C11T2K2/8X, 4x4 Гбайт, @ 2933 МГц, 12-14-14-32 1T, 1.65 В (OC);
- Видеокарты:
- ASUS ROG GeForce GTX 980 Poseidon-GTX980-P-4GD5 @1400/8000 МГц, 4 Гбайта;
- ASUS GeForce GTX 980 GTX980-4GD5 @1400/8000 МГц, 4 Гбайта;
- Накопитель SSD: Plextor PX-512M5P, 512 Гбайт;
- Блок питания: Seasonic Platinum-1200 (SS-1200XP3 Active PFC), 1200 Ватт, 80Plus Platinum (терморегулируемый вентилятор);
- Реобас:
- Lamptron FC5 V3;
- Zalman ZM-MFC3 (управление PWM вентиляторами, мониторинг энергопотребления);
- Корпус: открытый стенд Lian Li PC-T60B (модернизированный).
В составе тестового стенда используется блок питания Seasonic Platinum-1200, мощностью 1200 Ватт, с сертификатом качества 80Plus Platinum. Он отличается высоким уровнем КПД и крайне высоким уровнем надежности. За охлаждение БП отвечает терморегулируемый вентилятор, который находится в состоянии покоя до того момента, пока нагрузка не превысит 400 Ватт. В процессе тестирования вентилятор Seasonic Platinum-1200 оставался абсолютно бесшумным, никак не влияя на показатели уровня звукового давления. Посторонних писков и призвуков ни в простое, ни под нагрузкой не замечено.
Методика тестирования и ПО

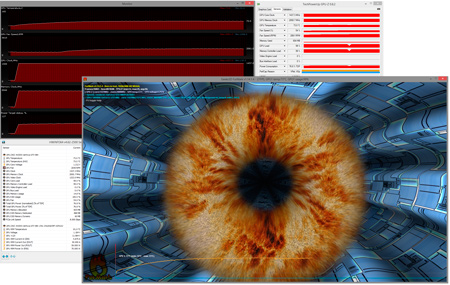

Для нагрева GPU использовался стресс-тест FurMark 1.14.1.4 (оконный режим, разрешение 1920 x 1080, Anti-aliasing 8X MSAA, продолжительность 10 минут). Для корректности данных между каждым режимом тестирования делалась пятиминутная пауза, во время которой система охлаждения достигала первоначальной температуры (состояние покоя).

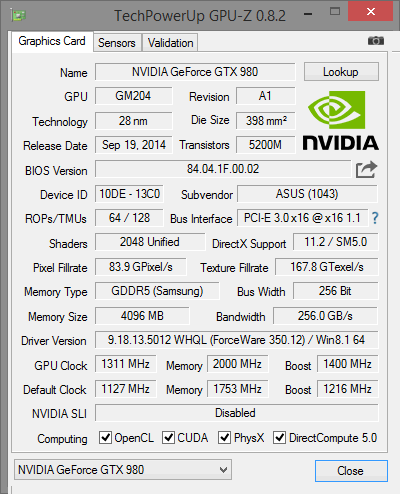

За мониторинг температуры видеокарты отвечали программы HWiNFO64 v4.62-2500 и GPU-Z 0.8.1, для мониторинга состояния системы и состояния работы CPU дополнительно использовалась ASUS GPU Tweak.
реклама
Обе видеокарты были разогнаны до @1400/8000 МГц, с помощью ASUS GPU Tweak.
Для наглядности используемые программы объединены в таблицу.
Выполняемая функция |
|
Нагрев видеокарты |
|
Мониторинг температуры GPU и VRM |
GPU-Z 0.8.1 |
Дополнительный мониторинг GPU, частот и системы |
|
Исследование возможностей собранных систем охлаждения проходило при средней температуре в помещении 28 градусов Цельсия, ее минимальное значение составляло 27, а максимальное – 29. При превышении (более 29 и менее 27) этих отметок тестирование не проводилось, поскольку при комнатной температуре в 30°C результаты разнились на 3-5 градусов в большую сторону (по сравнению с 28°C).
Основную часть времени тестирования температура держалась на отметке 28 градусов без каких-либо колебаний. Влажность воздуха в помещении на момент замеров – ~60%.

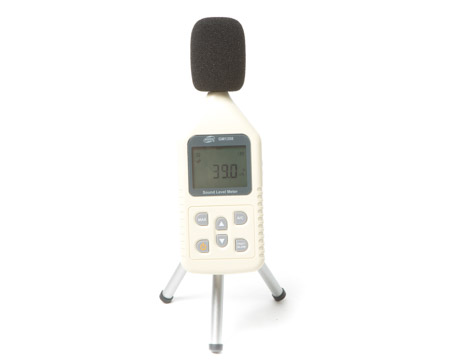

Измерение уровня шума проводилось цифровым шумомером Benetech GM1358 (диапазон измерения 30-130 дБ) с расстояния 20 см. Уровень шума в помещении – 35-36 дБ. Тестирование проводилось ночью, когда присутствие посторонних звуков минимально. Производительность рассматриваемых систем охлаждения будет подгоняться под определенные шумовые нормы, в которых будет проходить тестирование.
- 35-36 дБ – режим абсолютно бесшумной работы.
- 39-40 дБ – режим низкого уровня шума, приемлемый для комфортной работы. В корпусе с хорошей шумоизоляцией или просто в нормальном корпусе работа СО не будет слышна.
- 42-44 дБ – режим нормального уровня шума, приемлемый для работы.
- 48-49 дБ – режим высокого уровня шума, мало подходящий для комфортной работы.
- 50 дБ и выше – режим очень высокого уровня шума и максимальной производительности. Подойдет, когда нужен результат, невзирая на уровень дБ.
Для управления оборотами вентиляторов и помп использовался контроллер Lamptron FC5 V3, регулировка уровня тока на канал от 0-12 В, ограничение мощности на канал 30 Вт. Для управления вентиляторами с функцией PWM и мониторинга энергопотребления был взят реобас Zalman ZM-MFC3.
Уровень потребляемого электричества
Для разминки приведу замеры энергопотребления системы от розетки до блока питания, которые снимались при помощи контроллера Zalman ZM-MFC3. Данные энергопотребления системы при нагрузке на видеокарту в различных режимах объединены в график.
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Результаты тестирования
Замер уровня шума
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Результаты тестирования ASUS ROG GeForce GTX 980 Poseidon с термопрокладкой на микросхеме Digi+ VRM и без нее
На графике отображена температура графического процессора под нагрузкой в течение 10 минут в FurMark 1.14.1.4.
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Поразительный результат. Стоило лишь добавить этот крохотный квадрат терморезинки, как температура стала кардинально другой.
На графике отображена температура VRM под нагрузкой в течение 10 минут в FurMark 1.14.1.4.
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Здесь ситуация несколько иная. На максимальных оборотах показатели зоны питания при охлаждении Digi+ заметно ниже, чем без такового, а вот в остальных режимах температура VRM с терморезинкой на Digi+, наоборот, выше. Но не стоит пока спешить с выводом, посмотрим, как себя поведут частоты графического ускорителя.
Поведение алгоритма динамического изменения частоты GPU под нагрузкой в течение 10 минут в FurMark 1.14.1.4.
Меньше – лучше
Включите JavaScript, чтобы видеть графики
И тут все начинает сходиться, хотя вопросов появляется еще больше. Лично меня удивил тот факт, что частота графического процессора остается на максимальном уровне с термопрокладкой на микросхеме Digi+ VRM, при этом температура GPU стала ниже, а температура цепи питания, напротив, чуть выше.
Исследованию данного вопроса и многократным повторам замеров была посвящена целая ночь. Пока что заключение таково: возможно, из-за перегрева контроллера Digi+ VRM он начинает странно себя вести, и если это на самом деле так, то ему требуется обязательное охлаждение. Для того, чтобы подтвердить или опровергнуть это утверждение, нужно доказать его валидность, прогнав еще несколько подобных тестов с другими видеокартами. Что ж, найду пару-тройку ускорителей – сделаю.
Результаты тестирования «на воздухе» с подключением в состав системы охлаждения «бэкплейта»
На графике отображена температура графического процессора под нагрузкой в течение 10 минут в FurMark 1.14.1.4.
Меньше – лучше
Включите JavaScript, чтобы видеть графики
На графике отображена температура VRM под нагрузкой в течение 10 минут в FurMark 1.14.1.4.
Меньше – лучше
Включите JavaScript, чтобы видеть графики
После включения в состав системы охлаждения «бэкплейта» температуры GPU и VRM стали заметно ниже во всех режимах. В каждом случае падения частоты графического процессора не фиксировалось. Его частота оставалась на максимальной отметке без изменений.
Результаты тестирования «на воде» с подключением в состав системы охлаждения «бэкплейта»
На графике отображена температура графического процессора под нагрузкой в течение 10 минут в FurMark 1.14.1.4.
Меньше – лучше
Включите JavaScript, чтобы видеть графики
При одних и тех же параметрах работы контура СЖО победу в схватке DirectCU H2O и EK-FC980 GTX с неплохим отрывом одерживает fullcover. Но на самом деле разница не такая большая, особенно если отталкиваться от конечной стоимости решений.
«Бэкплейт» и с жидкостной системой охлаждения обеспечивает небольшое падение температуры, причем при общей низкой температуре такое отличие кажется существенным.
На графике отображена температура VRM под нагрузкой в течение 10 минут в FurMark 1.14.1.4.
Меньше – лучше
Включите JavaScript, чтобы видеть графики
А здесь можно наглядно отследить снижение температуры, целых 8 градусов. Жаль, мониторить температуру зоны питания референсной модели возможности не было.
При этом во всех режимах тестирования частота графического процессора для обеих видеокарт оставалась на максимальной отметке и не изменялась.
Заключение
Для начала ответим на основной вопрос: «Стоит ли задействовать «бэкплейт» в составе системы охлаждения видеокарты?» Определенно, да! Итоговый результат получился очень приличным, температура стала значительно ниже. И данная связка может оказаться довольно востребованной при использовании конфигурации из нескольких графических ускорителей. При этом нужно помнить, что подобное вмешательство напрочь лишает гарантии, а при должной неаккуратности можно и вовсе что-либо испортить. Так что, помните – к этому нужно подходить с умом, обдумав все, и будучи готовым к последствиям.
Теперь перейдем к другому интересному наблюдению, которое касается в основном видеокарт ASUS, оснащенных контроллером Digi+ VRM. В случае ASUS ROG GeForce GTX 980 Poseidon охлаждение данной микросхемы обеспечивает весьма необычный результат. И мне хотелось бы верить, что это относится и к остальным моделям со схожими контроллерами. Но подобное предположение требует собственной проверки и отдельного исследования для того, чтобы с 100% уверенностью рекомендовать такую манипуляцию.
