Обзор и тестирование видеокарт Inno3D GeForce GTX 960 HerculeZ X1 и Inno3D iChill GeForce GTX 960 Ultra (страница 5)

Тестовый стенд

Тестирование видеокарт Inno3D GeForce GTX 960 HerculeZ X1 и Inno3D iChill GeForce GTX 960 Ultra проходило в составе следующей конфигурации:

• Материнская плата: ASUS Maximus VII Hero (BIOS v 2201);
• Процессор: Intel Core i7-4770K 3800 МГц (100х38, 1.132 В) или 800 МГц во время замера шумности системы охлаждения;
• Система охлаждения процессора: Thermalright Archon (вентилятор Thermalright TY-140, 140 мм, 500 об/мин);
• Оперативная память: Kingston PC3-17000 (DDR3-2133, 10-11-11-27, 2 x 4 Гбайта, двухканальный режим);
• Накопитель SSD: OCZ Vertex 4, 128 Гбайт;
• Блок питания: ETG Premium 1200 Ватт;
• Корпус: Cooler Master HAF 922.

Программное обеспечение

• Операционная система: Windows 7 x64 Ultimate;
• Драйвер видеокарты: Nvidia ForceWare WHQL 347.52;
• Вспомогательные утилиты:
• GPU-z v. 0.8.2;
• Heaven Benchmark 4.0;
• MSI Afterburner v4.1.0;
• MSI Kombustor 2.5.

Инструментарий и методика тестирования

Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner v4.1.0.

Проверка стабильности работы ускорителей в процессе разгона производилась утилитой MSI Kombustor 2.5 (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакетов 3DMark 2013, 3DMark 11 и 3DMark Vantage.

Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовался Heaven BenchMark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080).

Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБ. Измерения проводились с расстояния 0.5 м. Уровень фонового шума в помещении – не более 28 дБ. Все системные вентиляторы, включая установленный в блоке питания, отключались. Температура воздуха в помещении составляла 26 градусов по Цельсию.

Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК термометром Fluke 59 MAX.

Стандартные частоты и разгон

Тест Inno3D GeForce GTX 960 HerculeZ X1

Первый из героев обзора поставляется без заводского разгона. Тактовые частоты ядра и памяти Inno3D GeForce GTX 960 HerculeZ X1 соответствуют эталонной модели: ядро функционирует при 1127 МГц (Boost – 1178 МГЦ), память – при 1753 МГц. Напряжение штатное – 1.206 В.

После десятиминутного теста в режиме простоя частоты опускаются до отметки 135/202 МГц, а температура графического процессора составляет всего 34°C. Благодаря фирменной технологии вентилятор выключается, и система охлаждения HerculeZ X1 становится полностью бесшумной.

Разогревать видеокарту будем при помощи Heaven BenchMark v4.0 с максимальными настройками графики. В самом начале частота ядра достигает своего высшего значения 1253 МГц при напряжении 1.206 В, но после достижения отметки 64°C оба параметра снижаются на один шаг.

Один-единственный вентилятор работает при 53% от своей максимальной мощности (~1600 об/мин), не дав графическому процессору прогреться выше 71°C, а участку подсистемы питания – до 83°C. Уровень шума ниже среднего.

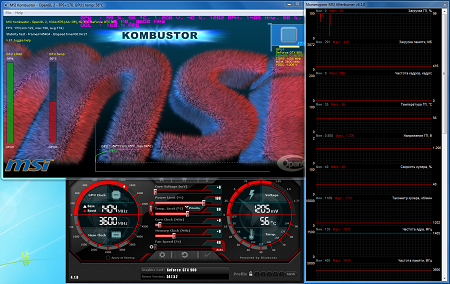

Стоит проверить систему на эффективность охлаждения более агрессивной средой – MSI Kombustor 2.5. В этом случае алгоритмам, заложенным в BIOS модели Inno3D GeForce GTX 960 HerculeZ X1, приходится вмешиваться более решительно, чтобы не провалить испытание.

На первом этапе с разгоном ограничимся лишь повышением тактовых частот и параметра Power Limit, а напряжение затрагивать не будем.

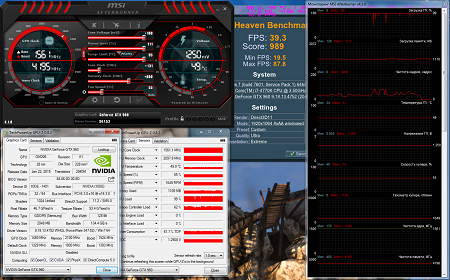

После нескольких неудачных попыток приходится останавливаться на красивых значениях: GPU Clock – 1300 МГц, Memory – 2030 МГц. Технология Boost поднимает частоты на пару шагов вверх, в приложениях и играх мы можем видеть 1413 МГц по ядру. Система охлаждения работает в автоматическом режиме, температура GPU всего 74°C.

При проверке на максимальный разгон в алгоритм ее работы приходится вмешаться, выставив для вентилятора обороты 2250 об/мин. Пусть уровень шума высокий, но таким образом мы не даем перегреться подсистеме питания, иначе ее температура доходит до 106°C и выше.

Плюс 100 мВ на GPU дают дополнительные 60 МГц по ядру, что означает в играх до 1511 МГц с технологией GPU Boost. Правда, есть одно маленькое «но»: при достижении 64°C компактная видеокарта сбрасывает частоту и напряжение на один шаг, а при 75°C – на два! Поэтому вместо 1.250 В сначала видим 1.231 В, а потом и вовсе 1.206 В, что ведет к нестабильности системы. Очевидно, в разгоне никак нельзя достигать 76°C.

Тест Inno3D iChill GeForce GTX 960 Ultra

Второй герой обзора является полной противоположностью первому. Видеокарта Inno3D iChill GeForce GTX 960 Ultra на сегодняшний день обладает самым высоким заводским разгоном среди прочих GeForce GTX. Судите сами: частота ядра повышена с номинальных 1127 МГц до 1329 МГц (в режиме Boost с 1178 МГц до 1393 МГц), видеопамять работает при 1800 МГц. В процентном соотношении это 18% и 3% к эталонным значениям.

После непродолжительного теста и десятиминутного простоя частоты составляют 135/162 МГц, температура при этом всего 35°C. Из-за выключенных вентиляторов система работает бесшумно.

Снова обратимся за помощью к Heaven Benchmark v 4.0, чтобы сымитировать повседневные игры. В режиме GPU Boost достигается частота ядра 1405 МГц – это высокое значение, но в сети есть результаты и покруче: по-видимому, дело в прошитой на данном экземпляре версии BIOS, приходится мириться с этим.

Вентиляторы включаются после преодоления планки в 37°C, при 38°C они выходят на полную рабочую скорость, равную 1200 об/мин. Выше не наблюдается даже в стресс-тестах. При таком положении вещей и массивном радиаторе температура графического процессора составляет всего 50°C, что является самым лучшим результатом на сегодняшний день. Участок подсистемы питания прогревается лишь до 78°C. Про уровень шума можно сказать лишь то, что он низкий и не доставляет никакого дискомфорта.

Теперь посмотрим, как система сможет «переварить» MSI Kombustor 2.5 при тех же настройках. Совсем неплохо, температура GPU 56°C и прямые линии значений тактовых частот и напряжения.

Возложенные на HerculeZ X3 Air Boss надежды полностью оправданы, хотя другого от подобных монструозных решений как-то и не ждешь.

Теперь все те же эксперименты с разгоном без поднятия напряжения. После небольшой разминки выявляем стабильные цифры: частота ядра – 1440 МГц, памяти – 2100 МГц. Очень достойный результат. В играх частота графического процессора доходит до 1516 МГц без малейшего намека на просадки.

На последнем шаге с поднятием напряжения и скорости вращения крыльчаток вентиляторов удается отыграть лишь пару десятков мегагерц. Итоговый результат составляет 1460 МГц по ядру, а с активной технологией GPU Boost частота GPU доходит до 1561 МГц.

Что ж, результаты модели Gigabyte GeForce GTX 960 G1 Gaming побиты Inno3D GeForce iChill GTX 960 Ultra.

Исследование потенциала системы охлаждения

Теперь приведем график зависимости температуры и шума от оборотов вентилятора системы охлаждения Inno3D GeForce GTX 960 HerculeZ X1.

При 1300 об/мин и ниже температуры графического процессора и подсистемы питания становились критическими; тест решено было остановить.

Аналогичные показатели снимались с видеокарты Inno3D GeForce iChill GTX 960 Ultra. Соответствующий график представлен ниже.

Что ж, система охлаждения X3 Air Boss очень неплохо показала себя. Но это и не удивительно.

Уровень потребляемого электричества

На графиках ниже продемонстрирован уровень потребляемого электричества всего стенда в зависимости от частот видеокарт, Ватт.

Напоследок остается лишь привести версии микропрограммного обеспечения: Inno3D GeForce GTX 960 HerculeZ X1 и Inno3D iChill GeForce GTX 960 Ultra. Ну а производительность GeForce GTX 960 уже неоднократно рассматривалась в материалах лаборатории.

Заключение

Пожалуй, подведение итогов начнем с Inno3D iChill GeForce GTX 960 Ultra. При ее создании разработчики уделили много внимания всяким мелочам, начиная с упаковки и заканчивая дизайном. Но в первую очередь стоит отметить превосходный разгонный потенциал новинки, достигнутый с оригинальной системой охлаждения X3 Air Boss, в алгоритм работы которой можно даже не вмешиваться. Как следствие, похвалы заслуживают и температурные показатели.

С другой стороны, в случае с моделью такого уровня возникает вопрос, не дающий мне покоя. Если проще, то ситуация аналогична Inno3D iChill GTX 760 HerculeZ 3000 и некоторым другим видеокартам – так ли уж необходимо на ускоритель класса GeForce GTX 750 Ti устанавливать Arctic Cooling Accelero Xtreme? Да, подобная связка работает безукоризненно, но стоит ли оно того? Инженеры вполне могли вписать свой продукт в двухслотовый формат, не делая его таким длинным. Но, возможно, производителю виднее.

Еще одним фактором, способным повлиять на выбор, является объем видеопамяти. Для современных игр 2 Гбайт для разрешения Full HD может оказаться недостаточно. И даже если будет анонсирована модель с объемом набортной памяти 4 Гбайта, стоимость такой версии, скорее всего, почти достигнет нижней ценовой планки самой дешевой GeForce GTX 970.

Что касается второго участника обзора, то Inno3D GeForce GTX 960 HerculeZ X1 ничем не выделяется на фоне своих коллег, если не уступает им. Да, компактные размеры и тихая система охлаждения это плюс, но в остальном перед нами обычное бюджетное решение. Именно в самой низкой розничной цене и заключается главное достоинство видеокарты, благодаря которому она способна успешно конкурировать с оппонентами.

Плюсы Inno3D GeForce GTX 960 HerculeZ X1

• Компактные размеры (для ITX систем);
• Тихая система охлаждения.

Минусы видеокарты:

• Скудный комплект поставки;
• Урезанная подсистема питания;
• Плохой контакт радиатора с элементами подсистемы питания.

Плюсы Inno3D iChill GeForce GTX 960 Ultra

• Высокий заводской разгон;
• Бесшумная система охлаждения;
• Хороший разгонный потенциал;
• Отличная эффективность системы охлаждения;
• Расширенный комплект поставки.

Минусы видеокарты:

• Не самые скромные для модели такого класса размеры.
