Система охлаждения
Система охлаждения получила свое обозначение и у разработчиков значится как VC87. По всем внешним признакам кулер напоминает улучшенную версию HerculeZ 3000, который мы уже тестировали ранее. Переходим к изучению его прямого наследника – X3 Air Boss.
Для начала необходимо открутить четыре небольших подпружиненных винтика в области графического процессора. И этого достаточно, чтобы демонтировать СО. При такой реализации остается лишь догадываться, какая нагрузка распределена между ними.
реклама

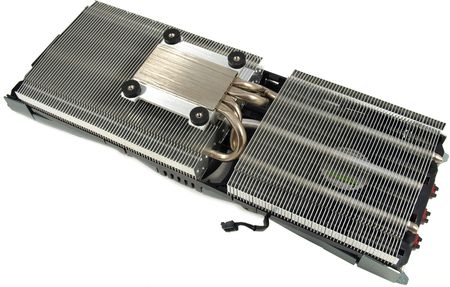

Охладитель состоит из двухсекционного радиатора, пронизанного четырьмя тепловыми трубками диаметром 6 мм каждая разной формы, которые исходят из никелированного медного основания.
В разборе X3 Air Boss до основания нам снова поможет ключик с шестигранным жалом. На втором шаге необходимо снять декоративные металлические накладки, которые теперь находятся по бокам, подобраться к ним легко.

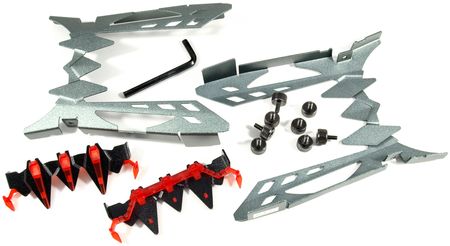

Если проявить усердие и смекалку, через пару минут все будет завершено. И на вашем столе будут красоваться разные элементы конструкции.
реклама

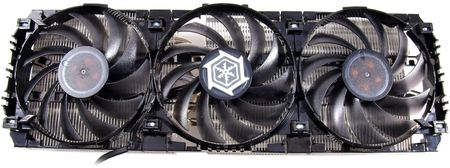

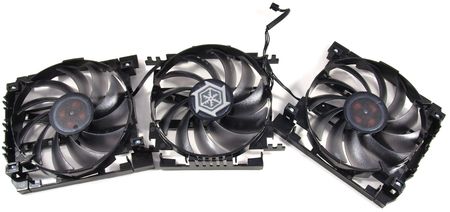

Без них кулер выглядит не так интересно, зато открывается полный доступ к вентиляторам.

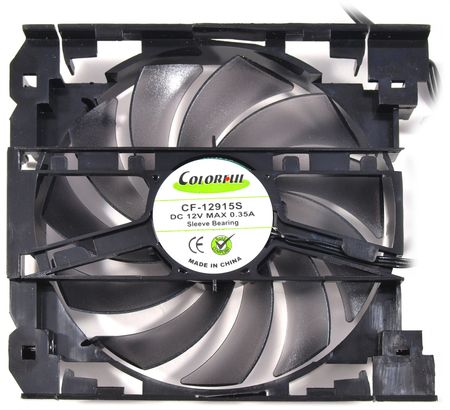

Несмотря на различный внешний вид, все они являются моделями ColorFul с маркировкой CF-12915S, с оговоркой, что корпуса у них немного отличаются. Вертушки соединены между собой единым проводком для подключения, так что заменять вышедшее из строя устройство придется хирургическим путем.
А вот за мягкие защелки по бокам отдельное спасибо, снимать и устанавливать вентиляторы на место одно удовольствие.
Характеристики моделей аналогичны: 12 В и 0.35 А. Проведенные тесты показали, что скорость вращения крыльчаток лежит в диапазоне 0-3000 об/мин.

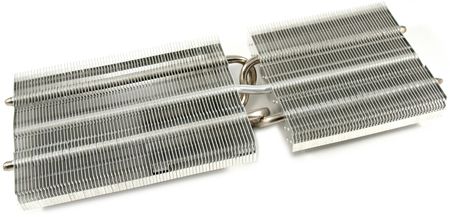

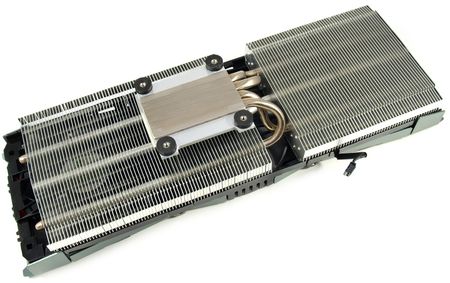

Двухсекционный радиатор набран из 72 и 50 алюминиевых никелированных пластин, здесь не сразу разглядишь пятую тепловую трубку диаметром 6 мм, которая соединяет центр конструкции. Интересное инженерное решение.

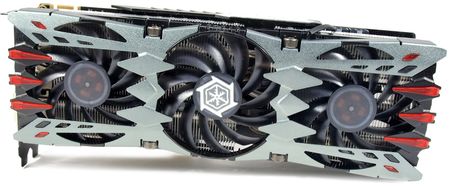

Высоту и длину кулера можно оценить по фотографии, представленной ниже.

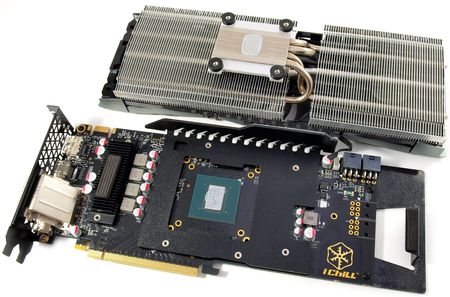

Но на этом рассмотрение системы охлаждения и ее элементов еще не заканчивается. Мы возвращаемся к печатной плате и к тому, что на ней осталось.
реклама

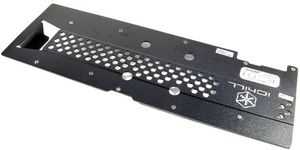

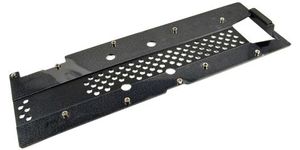

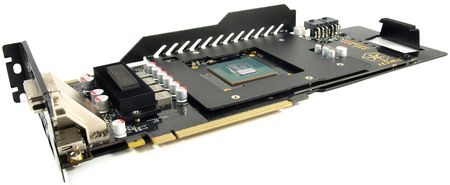

Помимо основного радиатора на видеокарте присутствует интересная пластина.
Она накрывает микросхемы памяти и выступает вбок. Остается неясным, является ли это неким подобием оребрения.
Контакт с элементами осуществляется посредством двух резиновых термопрокладок темно-серого цвета.

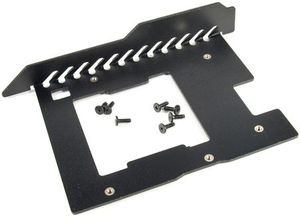

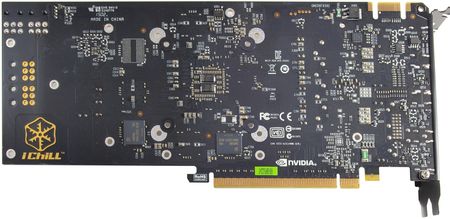

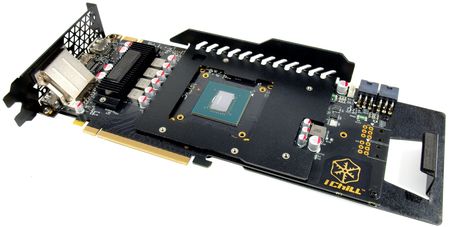

После откручивания пяти винтов надо вывернуть еще три, чтобы демонтировать заднюю пластину. Здесь картина следующая: по своему обыкновению микросхемы памяти с обратной стороны печатной платы ни с чем не взаимодействуют и предоставлены сами себе.
А для защиты от короткого замыкания с высокими навесными элементами на «бэкплейт» наложена прозрачная пленка.

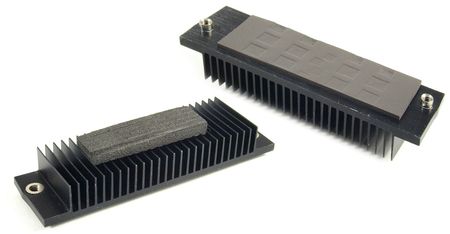

Для отвода тепла от микросхем подсистемы питания используется черный радиатор с той же резиновой термопрокладкой.
В плюсы можно занести отличный прижим, к которому нет замечаний, а также тот факт, что разработчики постарались использовать все доступное свободное пространство, которое он занимает.
Печатная плата
Видеокарта Inno3D iChill GeForce GTX 960 Ultra построена на оригинальной печатной плате черного цвета с золотым символом и надписью iChiLL.
Скорее всего, инженеры разработали данную PCB с нуля с привычным расположением ключевых компонентов и применением качественной элементной базы с твердотельными конденсаторами и дросселей с ферритовым сердечником.

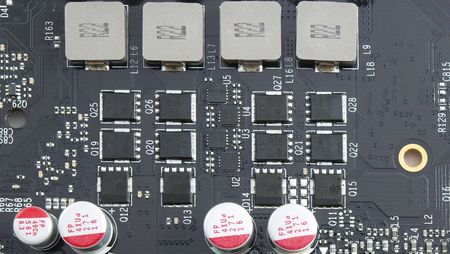

Подсистема питания звезд с неба не хватает, но реализована грамотно. Общая формула выглядит как «4+1» (для GPU и микросхем памяти соответственно).
Жаль, разработчики не шагнули дальше и не оснастили свое детище чем-нибудь помощнее. За управление питанием отвечает привычный и использующийся на многих моделях ШИМ-контроллер NCP 81174.

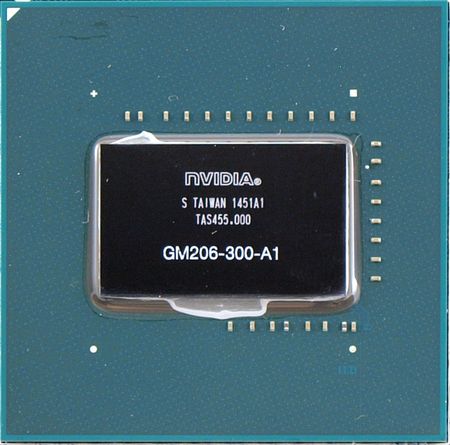

Сердцем видеокарты выступает графический процессор Nvidia GM206-300-A1, произведенный в конце 2014 года.

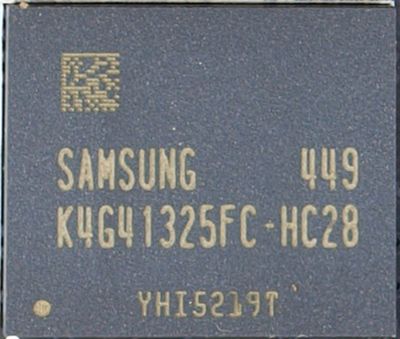

Четыре микросхемы видеопамяти производства Samsung по 512 Мбайт каждая дают общий объем в 2048 Мбайт, что в современных реалиях при разрешении Full HD хватает не везде.
Паспортная частота составляет 1753 МГц (эффективная частота 7012 МГц), ширина шины 128 бит.
