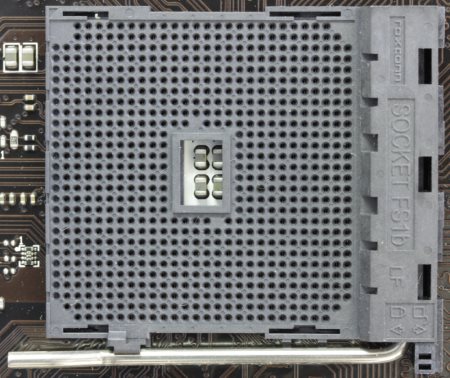

В середине системной платы расположен процессорный разъем AM1.

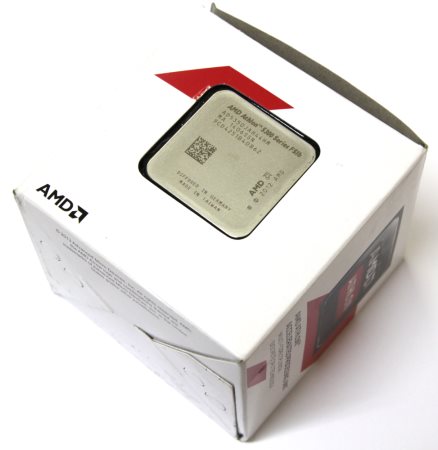

Он подразумевает установку соответствующего процессора. В моем случае был выбран боксовый AMD Athlon 5350.

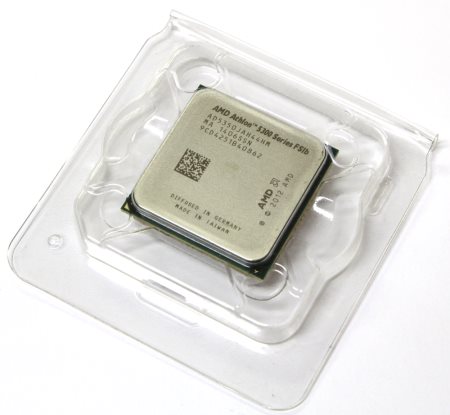

В коробке находится пластиковый контейнер, в котором упакован сам ЦП.
реклама

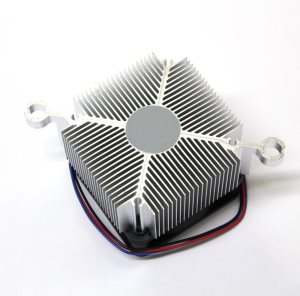

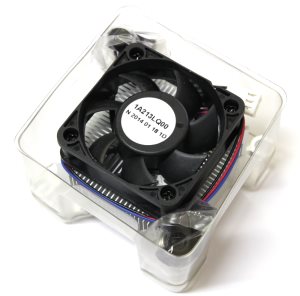

Кроме этого, предусмотрен специальный пластиковый лоток с боксовым кулером. На нем уже нанесен термоинтерфейс, и я не стал его менять.
По сути перед нами не CPU и даже не APU, а полноценная система SoC. В кристалл уже интегрированы все контроллеры, включая такие как SATA и USB.

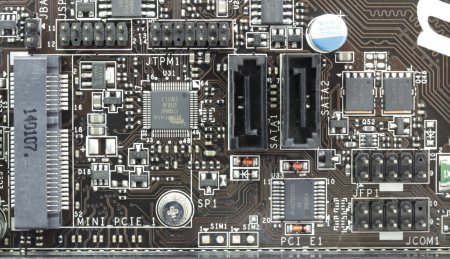

Производитель решил не расширять функциональные возможности, поэтому на этой плате достаточно свободного места. В числе прочего размещены два разъема SATA 6 Гбит/с.
На первый взгляд очень скромно, но этого хватит для установки одного привода и одного накопителя. Я же решил использовать внешний привод, но зато подключил SSD накопитель и жесткий диск.

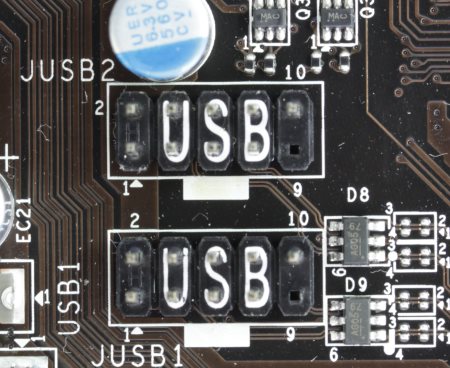

Рядом с портами SATA 6 Гбит/с находятся COM порт и колодка для подключения кнопок и индикаторов корпуса, а выше можно обнаружить разъем для подключения TPM модуля. Ближе к задней панели расположены две колодки USB 2.0 для подключения четырех устройств.
реклама

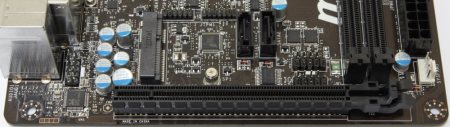

На плате установлен один слот расширения PCI-e x16 второго поколения.
При желании можно использовать видеоадаптер, но мне больше импонирует идея с дополнительным SATA/SAS контроллером. На практике же туда была установлена плата видеозахвата AverMedia Game Broadcaster HD для снятия видео с BIOS различных материнских плат.

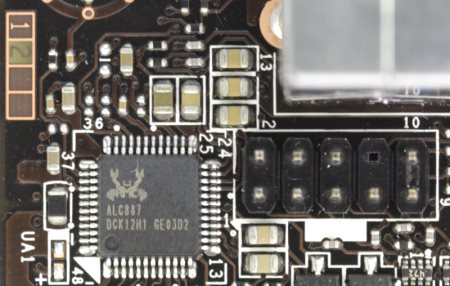

В левом нижнем углу нашлось место для звукового кодека Realtek ALC887.
Рядом расположен разъем передней аудиопанели. Тут же есть индикатор слоев металлизации. Он сообщает нам о том, что их четыре.
Немного выше распаяна микросхема гигабитного сетевого контроллера.
Последний представлен Realtek RTL8111G.

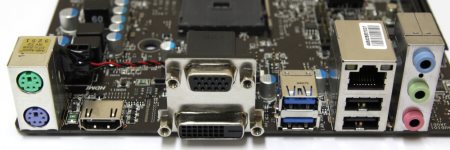

На задней панели расположились следующие интерфейсы.
- Два разъема PS/2 для подключения клавиатуры и мыши;
- Два разъема USB 2.0;
- Два разъема USB 3.0;
- Один видеовыход HDMI;
- Один видеовыход DVI-D;
- Один видеовыход D-Sub;
- Один гигабитный сетевой разъем RJ-45;
- Три аудиоразъема типа minijack.
Технические характеристики
Материнская плата |
|
|
Поддерживаемые процессоры | Intel Pentium J2900 (Intel Bay Trail-D) | Sempron, Athlon в исполнении Socket AM1 (AMD Kabini) |
Системная логика | Intel Pentium J2900 | AMD AM1 |
Оперативная память | 2 x 204-pin SO-DIMM DDR3 DIMM, двухканальный режим, до 16 Гбайт при частоте 1066 / 1333 МГц |
2 x 240-pin DDR3 DIMM, одноканальный режим, до 32 Гбайт при частоте 1066 / 1333 / 1600 МГц |
Слоты расширения | 1 - PCIe 2.0 x1 1 – mini PCIe 2.0 x1 |
1 - PCIe 2.0 x16 1 – mini PCIe 2.0 x1 |
Поддержка Multi-GPU | Нет | Нет |
Поддержка SATA/RAID | 2x SATA 3.0 Гбит/с порта; 2x SATA 6.0 Гбит/с порта – ASMedia ASM1061; RAID 0, 1; |
2x SATA 6.0 Гбит/с порта; |
Поддержка mSATA/M.2/mini PCI-e | Нет/Нет/Да; | Нет/Нет/Да; |
Сеть | 1х Realtek RTL8111GR | 1х Realtek RTL8111G |
Аудио | Realtek ALC892 – 8-канальный HD аудиокодек | Realtek ALC887 – 8-канальный HD аудиокодек |
USB 2.0 | 2+2x USB 2.0 | 2+4x USB 2.0 |
USB 3.0 | 2+2x USB 3.0 | 2x USB 3.0 |
LPT/COM/IEEE-1394/TPM | Да/да/нет/да | Нет/да/нет/да |
Системный мониторинг | Nuvoton NCT6776D | Fintek F71808AU |
Питание материнской платы | ATX 24-pin | ATX 24-pin; 4-pin ATX 12V |
Разъемы и кнопки задней панели | 2х PS/2 2x USB 2.0/1.1 2х USB 3.0 1x RJ45 1x HDMI 1x DVI-D 1x D-Sub 5x 3.5 мм Jack 1х Optical S/PDIF Out |
2х PS/2 2x USB 2.0/1.1 2х USB 3.0 1x RJ45 1x HDMI 1x DVI-D 1x D-Sub 3x 3.5 мм Jack |
Фирменные технологии |
|
|
Размеры, мм | 170 x 170 | 170 x 170 |
Форм-фактор | mITX. | mITX. |
Возможности BIOS
реклама
ASRock Q2900-ITX
Даже на такой бюджетной плате компания ASRock использует свою фирменную графическую оболочку. Пунктов здесь не очень много и про разгон можно смело забыть. Ну а с меню настроек можно ознакомиться при помощи прилагаемого видеоролика.
Все, как обычно, красиво, но в данном случае не очень функционально, да и по поводу удобства местами можно поспорить.
MSI AM1I
А вот компания MSI немного разочаровала. Да, перед нами тоже UEFI BIOS с поддержкой самых современных технологий и операционной системы Windows 8, но графическая оболочка отсутствует и поэтому меню выглядит невзрачно.
Настроек тоже не так уж и много, но пункт Overclocking присутствует. Казалось бы: ну хоть на разгоне можно будет отыграться. Не обольщайтесь.
