Дизайн и особенности платы
ASRock Q2900-ITX
Когда берешь такую маленькую плату в руки, понимаешь, сколько всего умещается в небольшом кусочке текстолита.
реклама
Особенно остро это ощущается на устройствах типа ASUS Maximus VII Impact, где не то, что яблоку, волосу негде упасть. Такая плотность расположения элементов и такая производительность при таких компактных размерах вызывают удивление и уважение.
Здесь же все немного иначе. Да и уровень материнской платы не тот, поскольку она все-таки ориентирована на нижний ценовой сегмент.

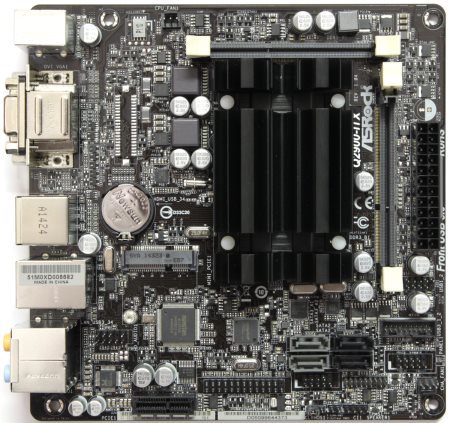

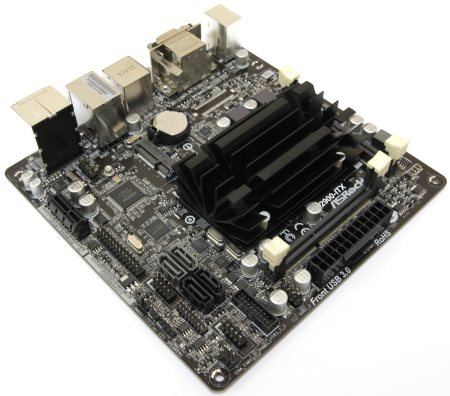

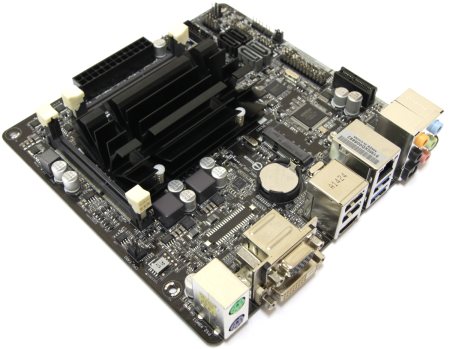

Печатная плата практически усеяна элементами и контроллерами, свободного пространства почти нет. Процессор в данном случае впаян в плату и накрыт большим черным радиатором.
Габариты модели ASRock соответствуют стандарту mini-ITX – 170 x 170 мм. Печатная плата темно-коричневого цвета состоит из четырех слоев металлизации. Компания ASRock славится своими гнущимися платами, но конкретно здесь все жестко и ничего не прогибается из-за габаритов. Кому-то может показаться странным дизайн, но на компактных устройствах иногда все расположено совершенно иначе, чем на полноразмерных.

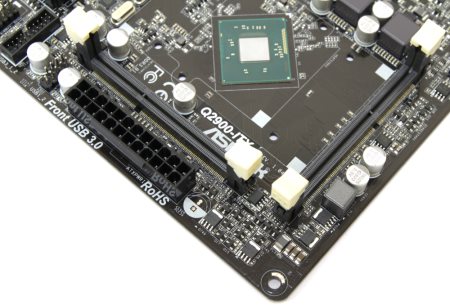

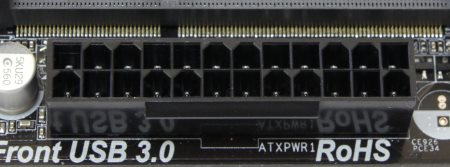

Питание на материнскую плату подается через единственный 24-х контактный коннектор питания ATX.
реклама
Что касается типа поддерживаемой оперативной памяти, то это не так уж необычно. Производители частенько для экономии пространства стараются применять более компактные компоненты, используемые в сегменте ноутбуков. Поэтому нет ничего удивительного в том, что два слота памяти здесь типа SODIMM DDR3.
Производителем заявлена поддержка режимов работы DDR3 и DDR3L 1066 / 1333 МГц со штатным напряжением 1.35 и 1.5 В. Согласно спецификации максимальный объем памяти может достигать 16 Гбайт.

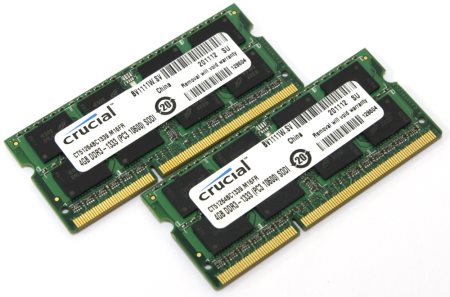

Ограничение частотных характеристик накладывает непосредственно контроллер памяти. Мне уже не раз доводилось сталкиваться с тем, что если компания Intel заявляет о максимальном режиме DDR3 1333 МГц, значит, так оно и есть. В данном случае режимы XMP просто не будут работать, доступны лишь базовые частоты. Поэтому я не стал изобретать велосипед и укомплектовал систему двумя модулями фирмы Crucial.

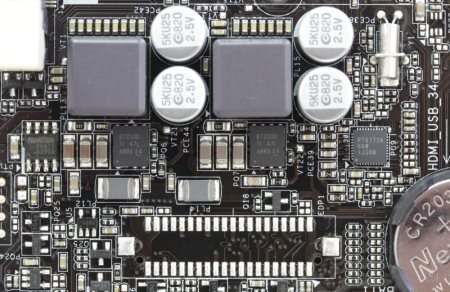

Система питания процессора выполнена по двухфазной схеме.

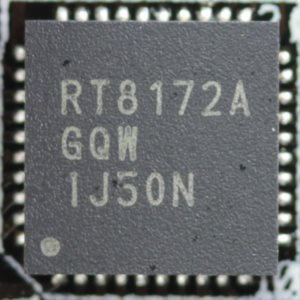

В качестве основного ШИМ-контроллера используется микросхема Richtek RT8172А, которая как раз и обеспечивает две фазы.

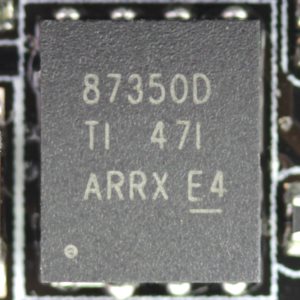

Здесь используются супер ферритовые катушки и твердотельные конденсаторы. Кроме этого, на каждую фазу приходится по одной транзисторной сборке Texas Instruments TI 87350D.

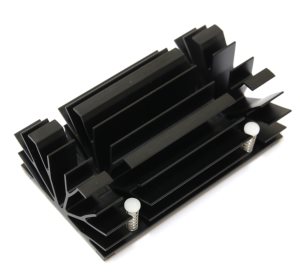

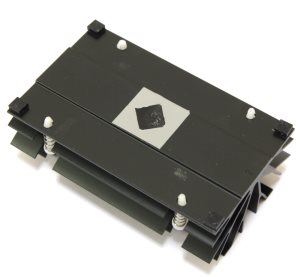

Никакого радиатора для силовых элементов не предусмотрено. На плате присутствует лишь один-единственный теплорассеиватель, который отвечает за охлаждение процессора. Он изготовлен из алюминиевого сплава и окрашен в черный цвет.
Радиатор большой и с развитым оребрением, но при этом легкий, поскольку подошва не очень толстая, да и ребра тонкие.
Крепление осуществляется при помощи четырех пластиковых клипс на пружинках. Сила прижима такая, что он не болтается. Этому же способствуют специальные резиновые кубики на основании, которые обеспечивают дополнительную устойчивость и защиту от перекосов. Никаких дополнительных защитных рамок нет, поэтому демонтаж надо осуществлять аккуратно. В качестве термоинтерфейса используется мягкое пластичное серое вещество, похожее на очень густую термопасту.
реклама
Под радиатором скрывается процессор Intel Pentium J2900.

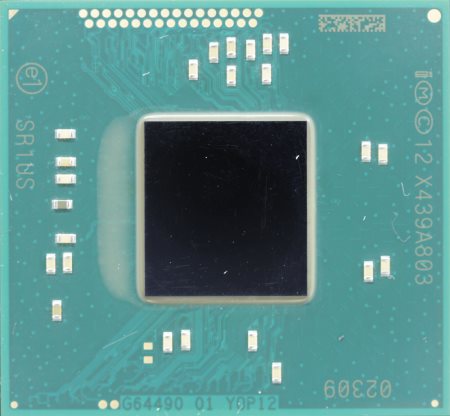

Что мы о нем знаем? Это модель класса SoC, выполненная по технологии 22 нм в формате FCBGA 1170. «Чип» содержит четыре вычислительных ядра, двухканальный контроллер памяти типа DDR3 1333 МГц, графическую подсистему поколения Intel HD Graphics, четыре линии PCI-e второго поколения. Уровень TDP равен 10 Вт. На момент анонса в конце 2013 года все это выглядело неплохо.
Кстати, максимальная тактовая частота ядер составляет 2666 МГц, а предел по температуре – 105°C. Графическая часть во многом схожа по архитектуре с поколением Ivy Bridge с той лишь разницей, что здесь находится всего четыре унифицированных блока. Да и частота существенно занижена, в режиме Turbo – 898 МГц.

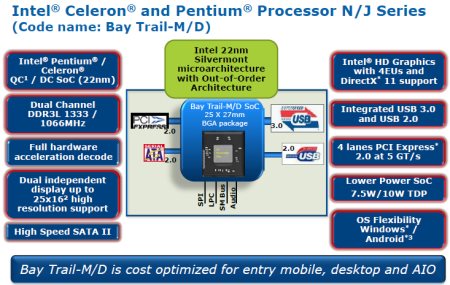

Эта схема немного объясняет принцип высокой интеграции всех компонентов системы на одном кристалле. Соответственно сюда входят не только контроллер интерфейса PCI-e, но и SATA, и USB. Надо сказать, что здесь компания Intel немного отстает от потребностей пользователей в современных интерфейсах, поэтому производителю приходится хитрить и распаивать дополнительные контроллеры.

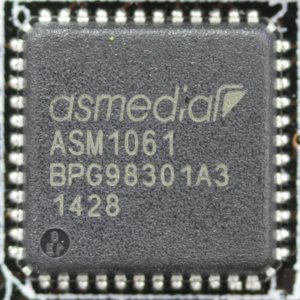

Так, например, встроенный контроллер поддерживает порты SATA только второго поколения. Поэтому компании ASRock пришлось установить дополнительный контроллер ASMedia ASM1061 для поддержки двух портов SATA 6 Гбит/с.

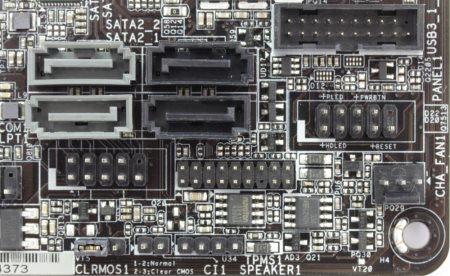

Еще два разъема SATA II реализованы силами встроенного контроллера, поэтому всего можно установить четыре накопителя или привода.
Приблизительно то же самое можно сказать и про шину USB. Нет, USB 2.0 здесь поддерживается в полном объеме и помимо двух портов на задней панели есть еще одна колодка для поддержки двух устройств непосредственно на плате.
