Обзор и тестирование материнских плат ASRock Q2900-ITX и MSI AM1I: Intel Bay Trail-D vs AMD Kabini (страница 3)

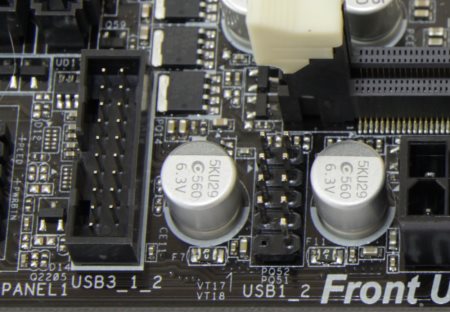

За работу USB 3.0 отвечает дополнительный контроллер, который обеспечивает два порта на задней панели и одну колодку для подключения двух устройств.

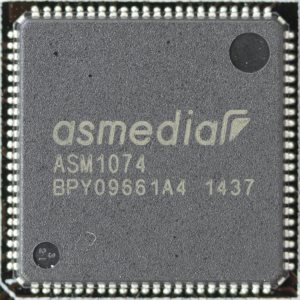

Для этих целей распаяна микросхема ASMedia ASM1074.

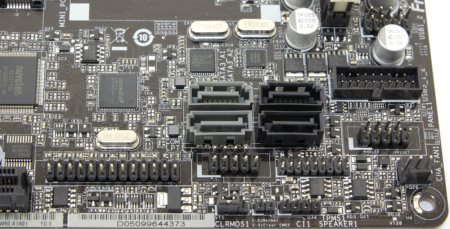

В правом нижнем углу находится разъем для подключения кнопок и индикаторов корпуса. Неподалеку расположен коннектор для подключения спикерфона, джампер для сброса установок BIOS и колодка для установки TPM модуля.

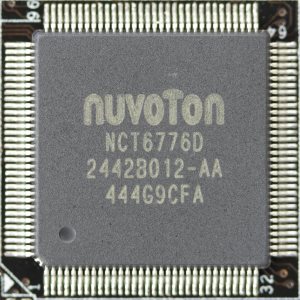

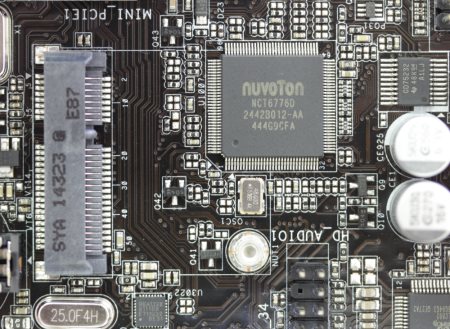

Левее расположились разъемы COM и LPT, а также слот расширения PCI-e x1. Первые два реализованы при помощи контроллера ввода/вывода и системного мониторинга Nuvoton NCT6776D.

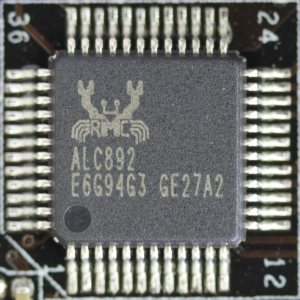

В левом нижнем углу спрятался звуковой кодек, представленный Realtek ALC892.

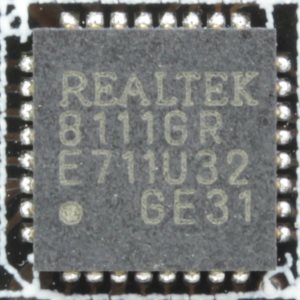

Выше расположился разъем для подключения передней аудиопанели, а рядом с ним микросхема гигабитного сетевого контроллера Realtek RTL8111GR.

Правее виднеется разъем mini PCI-e, в который можно установить, например, беспроводной модуль.

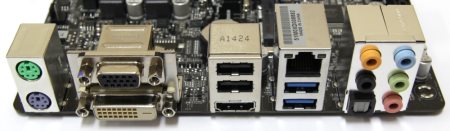

На задней панели расположились следующие интерфейсы.

• Два разъема PS/2 для подключения клавиатуры и мыши;
• Два разъема USB 2.0;
• Два разъема USB 3.0;
• Один видеовыход HDMI;
• Один видеовыход DVI-D;
• Один видеовыход D-Sub;
• Один гигабитный сетевой разъем RJ-45;
• Пять аудиоразъемов типа minijack;
• Один оптический разъем S/PDIF Out.

MSI AM1I

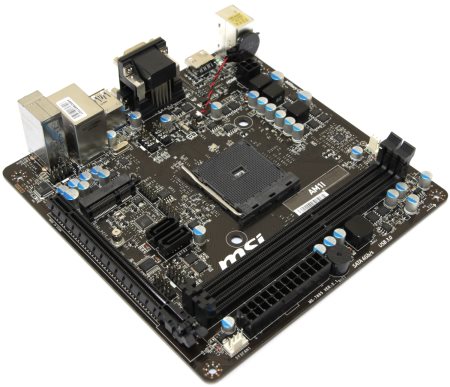

Как и первый участник обзора, данная материнская плата выполнена в формате mITX с соответствующими габаритами – 170 х 170 мм. Основное отличие заключается в том, что здесь процессор не распаян и его необходимо приобретать отдельно.

Что касается внешнего оформления, то текстолит печатной платы немного посветлее, но тоже темно-коричневый.

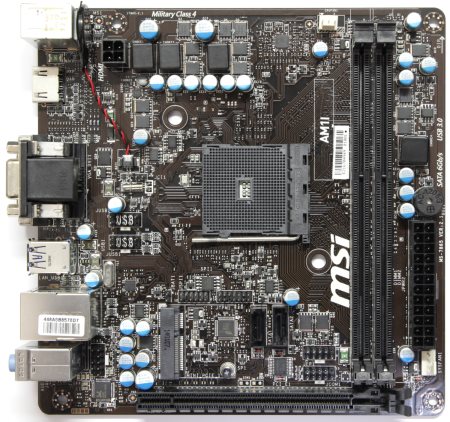

Сразу бросаются в глаза обычные слоты под память и полноценный разъем PCI-e x16. Они, безусловно, занимают больше места, но и с ними поверхность платы выглядит пустынной.

Контроллеров и микросхем совсем мало, видимо, в основном используются возможности встроенных компонентов.

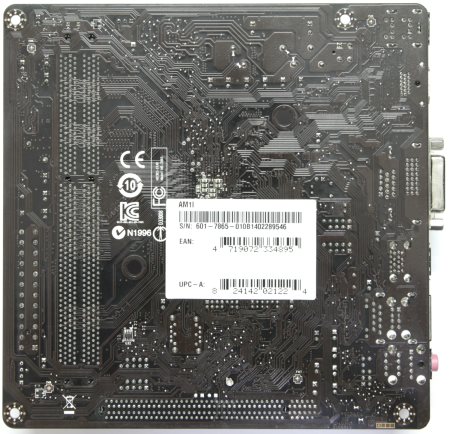

С обратной стороны практически ничего нет.

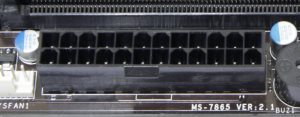

Питание на плату подается через основной и дополнительный коннекторы питания ATX по формуле 24+4.

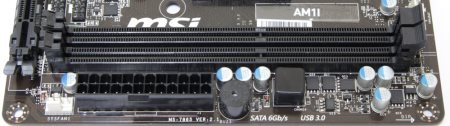

Для поддержки модулей памяти типа DDR3 на плате предусмотрено два слота черного цвета.

Производителем заявлена поддержка режимов работы DDR3 и DDR3L 1066 / 1333 / 1600 МГц со штатным напряжением 1.35 и 1.5 В. Согласно спецификации максимальный объем памяти может достигать 32 Гбайт. Поддерживаются режимы XMP, но по сути только один, поскольку ограничение по частоте составляет 1600 МГц.

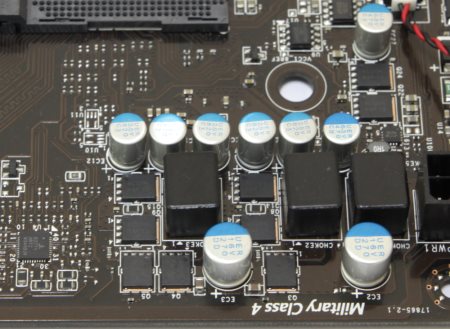

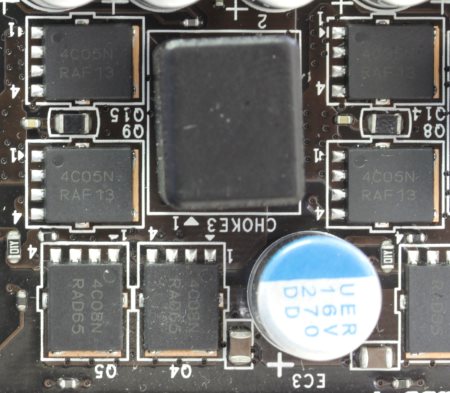

Система питания процессора выполнена по схеме 2+1.

В качестве основного ШИМ-контроллера используется микросхема Intersil ISL62771, которая как раз и обеспечивает две фазы.

Используются супер ферритовые катушки и твердотельные конденсаторы. Кроме этого, на каждую фазу приходится по три транзистора типа Low Rds(on).

Никаких радиаторов для отвода тепла не предусмотрено, да и какие-либо элементы системы охлаждения на плате отсутствуют.
