Возможности BIOS Setup

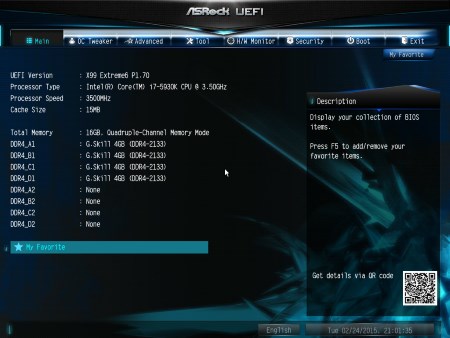

При заходе в UEFI меню пользователь попадает на вкладку Main, которая является скорее информационной, нежели функциональной:
Каких-либо настроек здесь «покрутить» нельзя, единственное, что здесь можно – это ознакомиться с основными характеристиками компьютера. Единственное подменю, которое здесь есть называется My Favorite, изначально этот подраздел пустой, в последствии его можно заполнить нужными пользователю настройками на свое усмотрение.

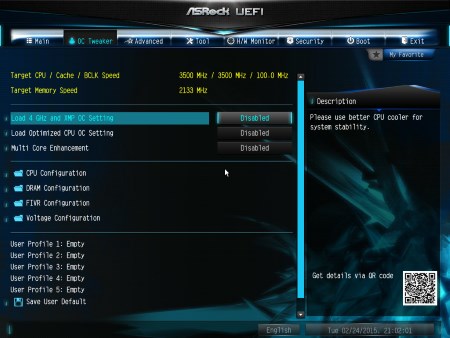

Все основные настройки разгона сконцентрированы на вкладке OC Tweaker:
реклама
В сравнении с материнскими платами ASRock предыдущих поколений меню настроек разгона претерпело изменения, стала другой сама структура меню. Если раньше настройки разгона представляли собой длинный список, то теперь на стартовой странице есть только выбор режимов авторазгона, в то время как все ручные настройки сконцентрированы в четырех отдельных подразделах.

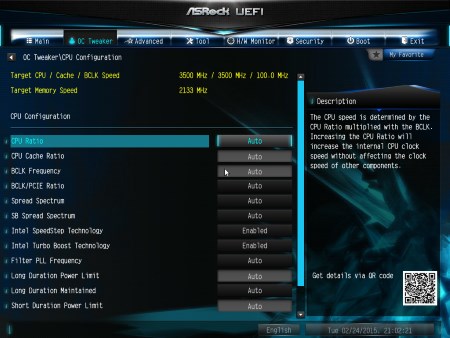

Первый раздел – CPU Configuration:
Каких-либо уникальных пунктов настроек тут нет, все то же самое, что можно было наблюдать и в случае с процессорами платформы LGA1150: все такие же настройки множителей CPU/CPU Cache, такие же настройки базовой частоты и такие же коэффициенты CPU Strap, такие же настройки лимитов потребления и технологий энергосбережения. Ничего непривычного тут нет, и это на мой взгляд хорошо – проще осваивать новую платформу.
Второй подраздел – DRAM Configuration:
реклама

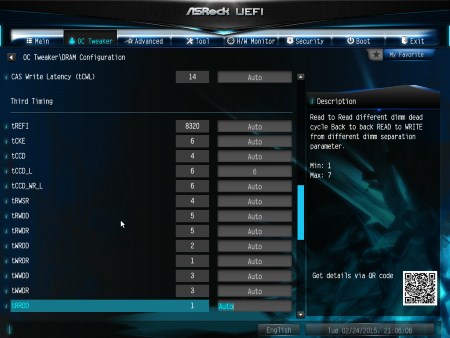

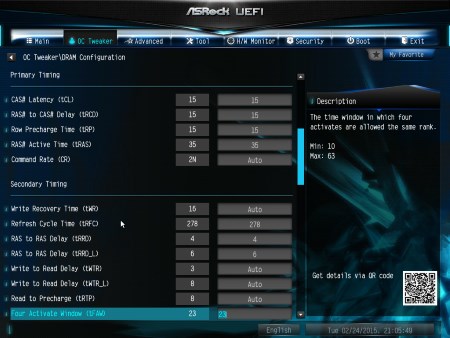

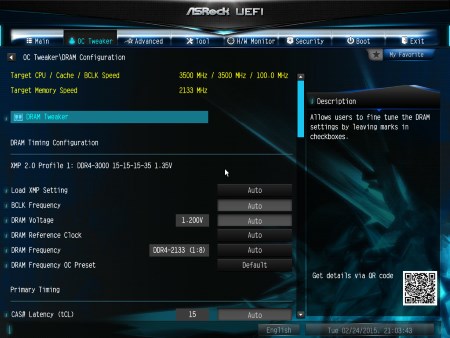

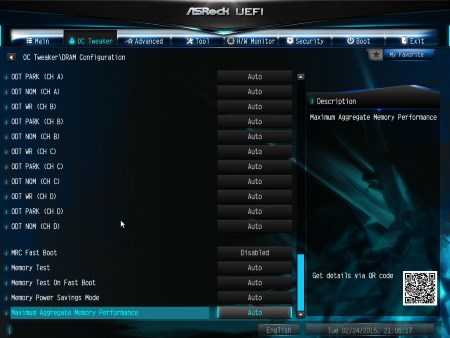

Как видно по скриншотам выше, в данном меню можно задать частоту работы памяти, ее напряжение питания, а также великое множество различных таймингов/субтаймингов.
Из интересного можно отметить, что частота работы памяти может задаваться в двух меню: DRAM Frequency и DRAM Frequency OC Preset. Если в случае первого меню доступны просто базовый набор множителей частоты работы памяти, доступный платформе (от DDR4-800 до DDR4-2666), то во втором случае пользователю позволяется выбрать одно из нескольких предустановленных значений от DDR4-2600 до DDR4-3500, при применении которых материнская плата сама подстроит коэффициент умножения и значение базовой частоты.
Кроме того, среди настроек памяти можно активировать XMP профиль (если он у комплекта памяти конечно есть). Помимо просто включения XMP профиля также интересен пункт меню DRAM Tweaker:

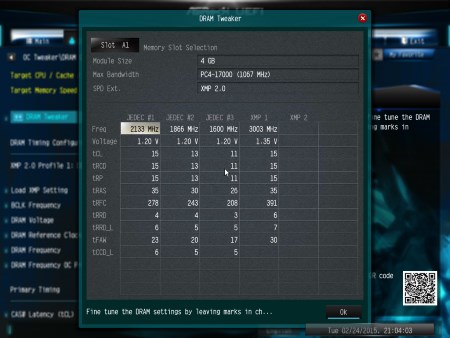

Опция DRAM Tweaker показывает все профили настроек, хранящиеся в комплекте памяти. При этом в каждой из строк меню можно кликнуть мышью по значению, и оно будет установлено. Можно как скомбинировать настройки разных профилей, так и кликнуть мышкой по названию профиля, тогда в качестве настроек будет сохранен весь столбец.

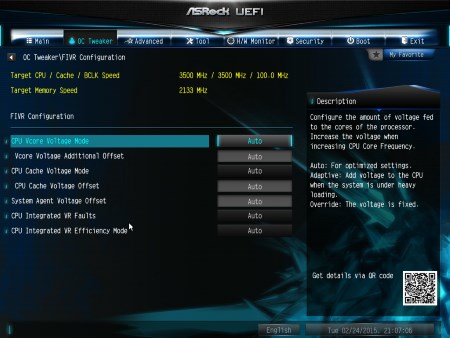

Следующий подраздел меню OC Tweaker – FIVR Configuration:
Здесь собраны основные настройки напряжений процессора.
реклама
Список доступных напряжений и диапазон доступных значений:
Напряжение |
значение, В |
значение, В |
установки, В |
CPU Vcore |
|
|
|
CPU Cache |
|
|
|
System Agent |
|
|
|

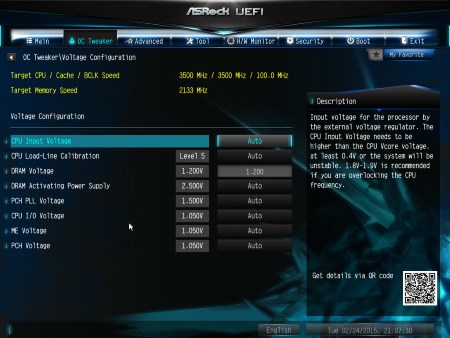

Последний подраздел меню OC Tweaker – Voltage Configuration:
На данной вкладке можно выбрать режим Load-Line Calibration для входного напряжения процессора, а также можно задать все вторичные напряжения в системе.
Список доступных напряжений и диапазон доступных значений:
Напряжение |
значение, В |
значение, В |
установки, В |
CPU Input |
|
|
|
DRAM |
|
|
|
DRAM Activating Power Supply |
|
|
|
PCH PLL |
|
|
|
CPU I/O |
|
|
|
ME |
|
|
|
PCH |
|
|
|
Перечня доступных напряжений и диапазона регулировок должно с лихвой хватить для любого разгона, включая разгон при отрицательных температурах.
Из последнего, что стоит отметить – теперь в меню настроек разгона перекочевала возможность сохранения/загрузки профилей, которые раньше были в разделе Tool:
На мой взгляд, такая компоновка меню удобнее, чем была раньше.
На этом меню настроек разгона заканчивается, соответственно и ознакомление с UEFI меню пора заканчивать.
Управление вентиляторами
В данном подразделе статьи можно ознакомиться с возможностями материнских плат в плане управления скоростью вращения вентиляторов.

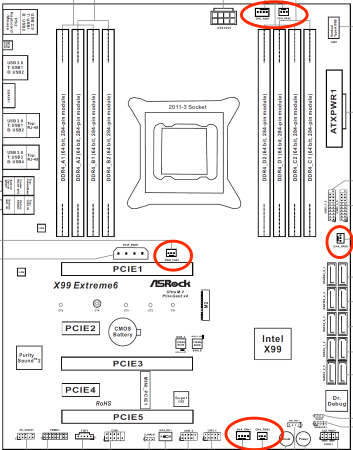

Расположение разъемов для подключения вентиляторов на ASRock X99 Extreme6:
В сумме у материнской платы шесть разъемов для подключения вентиляторов, четыре из которых 3-pin, и два 4-pin. В целом, такого числа разъемов должно хватить для любой разумной конфигурации ПК. Что касается расположения разъемов, то большинство из них сконцентрированы у различных краев материнской платы, что облегчает доступ к ним. Труднодоступен только один из разъемов – PWR_FAN, но он и самый бесполезный с функциональной точки зрения, так как для него нет настроек по управлению скоростью вращения вентиляторов.

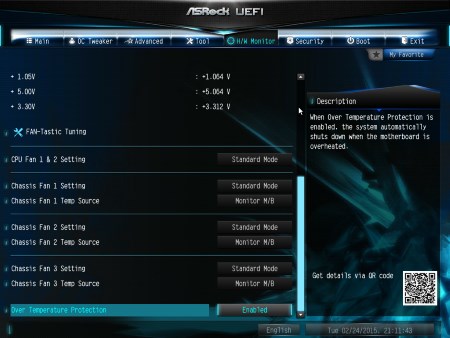

Настройки по управлению вентиляторами находятся в UEFI меню H/W Monitor:
Как видно по настройкам, для CPU Fan 1 и 2 «привязаны» друг к другу, в то время как для каждого из Chassis разъема доступно раздельное управление. Для каждого из разъемов доступен один из четырех предустановленных режимов, это Silent Mode, Standard Mode, Performance Mode и Full Speed. Кроме предустановленных режимов можно выбрать пункт Customize, после чего станут доступными ручные настройки:

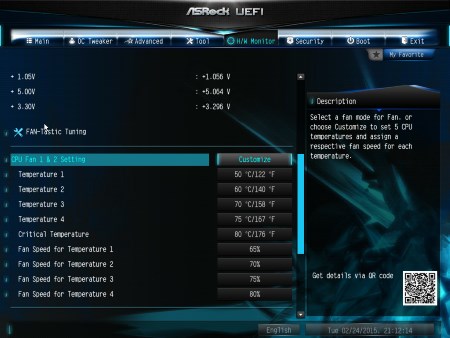

Как видно по скриншоту выше, среди ручных настроек пользователю предоставляется возможность настроить управление вентиляторами по пяти температурным точкам, для которых можно задать четыре различные скорости вращения (достижение пятой температурной отметки включает вентилятор на максимум). Температурный диапазон ограничен значениями от 30 до 80 градусов, Fan Speed задается в диапазоне 20-100% с шагом 1%, также доступно значение 0%, что соответствует остановке вентилятора. Перечень настроек и диапазон доступных значений идентичны для каждого из разъемов.

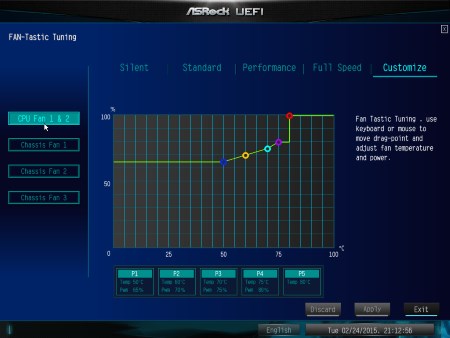

Помимо ручного вбивания цифр среди настроек есть подраздел FAN-Tastic Tuning:
Здесь собраны все те же настройки, но эти настройки представлены в графическом виде. В общем, кому как нравится.
Проверка возможностей регулировки скоростью вращения производилась для вентиляторов Scythe Ultra Kaze 2000 (3-pin) и Zalman ZP1225ALM (4-pin) с каждым из разъемов.
Разъем |
|
|
CPU Fan 1 |
|
|
CPU Fan 2 |
доступна полная остановка |
доступна полная остановка |
Chassis Fan 1 |
|
|
Chassis Fan 2 |
доступна полная остановка |
доступна полная остановка |
Chassis Fan 3 |
доступна полная остановка |
доступна полная остановка |
*несмотря на разницу в цифрах, скорость вращения вентилятора в разъемах CPU Fan 2 и Chassis Fan 2-3 субъективно не отличалась, результаты больше похожи на «глюк» тахометра
В целом, к управлению вентиляторами силами материнской платы претензий нет, хотя, производителю и есть к чему стремиться – в первую очередь хотелось бы иметь возможность управлять вентиляторами «в реальном времени», как это реализовано у некоторых из конкурентов, ибо делать перезагрузку системы после каждого изменения настроек неудобно.
