Обзор и тестирование материнской платы ASRock X99 Extreme6 (страница 3)
реклама

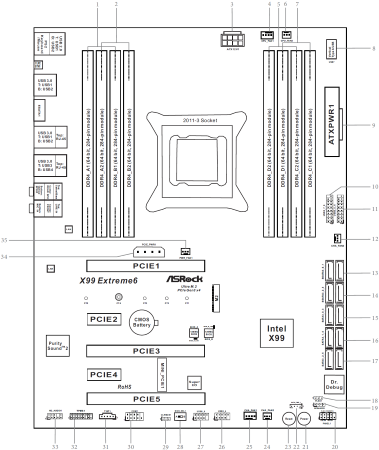

Расположение элементов:
Система охлаждения
реклама

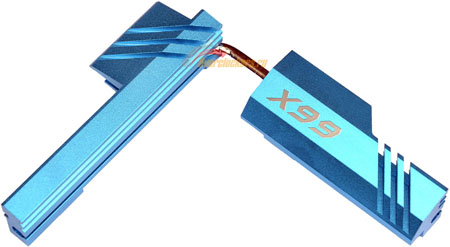

Система охлаждения материнской платы состоит из трех радиаторов, два из которых соединены тепловой трубкой. Конструкция из двух соединенных тепловой трубкой радиаторов отводит тепло от преобразователя питания процессора, отдельный радиатор установлен на наборе системной логики.

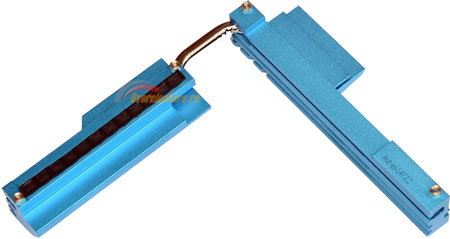

Все три радиатора внушают доверие, конструкции действительно крупные. Охлаждение преобразователя питания:
Как видно по фотографиям, за отвод тепла ответственен только один радиатор, второй с платой не контактирует, и просто дополнительно рассеивает тепло от первого. Судя по отпечатку на термопрокладке – контакт силовых элементов с радиатором плотный и равномерный по всей площади.

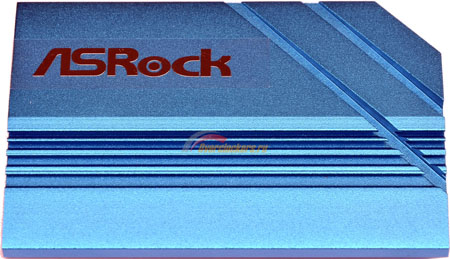

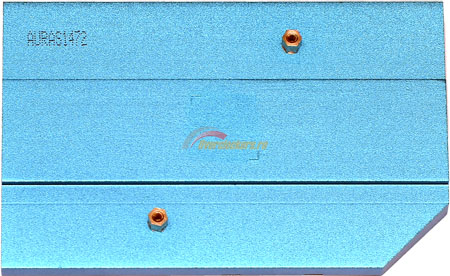

Радиатор системной логики:
реклама
В качестве термоинтерфейса используется примерно такая же прокладка, как и в случае с силовыми элементами.
Система питания

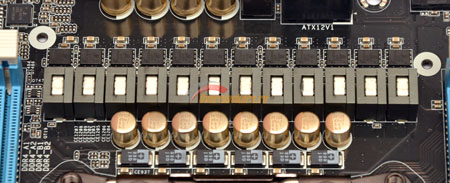

Преобразователь питания процессора выполнен по двенадцатифазной схеме:
На каждую из двенадцати фаз приходится по одной микросхеме DD30CK производства Fairchild Semiconductor. В качестве основного ШИМ-контроллера используется шестифазный Intersil ISL6379, возможности контроллера расширены шестью драйверами-удвоителями фаз Intersil ISL6611A, которые расположены с обратной стороны платы:

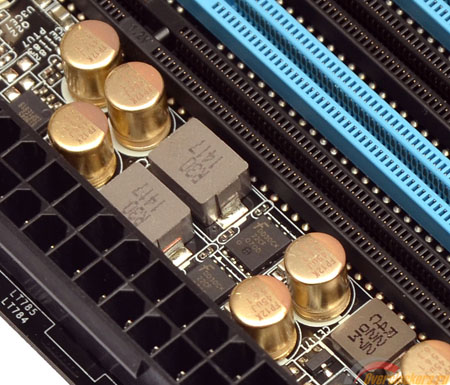

На каждую из групп по четыре слота оперативной памяти приходится по двухфазному преобразователю питания:
В основе каждого из преобразователей лежат такие же микросхемы DD30CK, как и в преобразователе питания процессора, по одной на каждую фазу. В качестве контроллеров для каждого из преобразователей служит отдельная микросхема Intersil ISL6379. Драйверы расположены с обратной стороны платы:
Технические характеристики ASRock X99 Extreme6
Поддерживаемые процессоры | Supports Intel Core i7 and Xeon 18-Core Processors Family for the LGA 2011-3 Socket Supports Intel Turbo Boost 2.0 Technology Supports Untied Overclocking Technology |
Системная шина | DMI 2.0 |
Системная логика | Intel X99 |
Поддерживаемая оперативная память | 4 x 288-pin DDR4 DIMM, четырехканальный режим, до 128 Гбайт при частоте 1066 / 1333 / 1600 / 1866 / 2133 / 2400 / 2800 / 2933 / 3000 МГц Поддержка регистровой и буферизированной памяти |
Слоты расширения | 2 x PCI-E 3.0 X16 1 x PCI-E 3.0 X8 (порт разделяет ресурсы с разъемом M.2) 2 x PCI-E 2.0 X1 1 x mini-PCI Express |
Поддержка Multi-GPU | SLI и CrossFireX в конфигурациях до трех видеокарт по формуле 16+16+8 |
Поддержка SATA/RAID | Intel X99: 10 x SATA 6 Гбит/с RAID 0, RAID 1, RAID 10, RAID 5 and Intel Rapid Storage 13, NCQ, AHCI, Hot Plug and ASRock HDD Saver Technology - 1 x eSATA Connector, supports NCQ, AHCI and Hot Plug - 1 x Ultra M.2 Socket, supports M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s) Порт eSATA разделяет ресурсы с SATA3_3, порт M.2 разделяет ресурсы с SATA3_2 |
Поддержка eSATA | 1 x eSATA 6 Гбит/с (на интерфейсной панели) |
Поддержка IDE и FDD | Нет |
Thunderbolt | Нет |
Сеть | 1 x Intel I218V (Gigabit LAN PHY 10/100/1000 Mb/s) 1 x Qualcomm Atheros AR8171 (PCIE x1 Gigabit LAN 10/100/1000 Mb/s) Supports Qualcomm Atheros Security Wake On Internet Technology (on Qualcomm® Atheros AR8171) Supports Wake-On-LAN Supports Lightning/ESD Protection (ASRock Full Spike Protection) Supports Energy Efficient Ethernet 802.3az Supports PXE |
Беспроводная сеть | Нет |
Аудио | 7.1 CH HD Audio with Content Protection (Realtek ALC1150 Audio Codec) Premium Blu-ray Audio support Supports Surge Protection (ASRock Full Spike Protection) Supports Purity Sound 2 Nichicon Fine Gold Series Audio Caps 115dB SNR DAC with differential amplifier TI NE5532 Premium Headset Amplifier (Supports up to 600 ohm headsets) Direct Drive Technology EMI shielding cover PCB isolate shielding Supports DTS Connect |
USB 2.0 | Intel X99: 7 x USB 2.0 (2 на интерфейсной панели, 4 в виде колодок для подключения корпусных портов, 1 порт распаян на плате) |
USB 3.0 | Intel X99: 4 x USB 3.0 (колодки для подключения корпусных портов) ASMedia ASM1042AE: 2 x USB 3.0 (2 порта на интерфейсной панели) ASMedia ASM1074: 4 x USB 3.0 (4 порта на интерфейсной панели) |
IEEE-1394 | Нет |
Системный мониторинг | Nuvoton NCT6791D |
Питание материнской платы | 1 x 24-pin EATX Power connector 1 x 8-pin ATX 12V Power connector 1 x PCIe Power Connector (4-pin MOLEX) |
Разъемы задней панели | 1 x PS/2 для клавиатуры/мыши 1 x Кнопка ClearCMOS 2 x USB 2.0 6 x USB 3.0 1 x eSATA 2 x LAN 1 x Оптический выход S/PDIF 5 аудио разъемов 3.5-мм mini-jack |
Фирменные технологии | Software - ASRock A-Tuning - ASRock Disk Health Report - ASRock USB Key - ASRock APP Charger - ASRock XFast LAN - ASRock XFast RAM - ASRock Restart to UEFI UEFI - ASRock Full HD UEFI - ASRock Instant Flash - ASRock Internet Flash - ASRock Crashless BIOS - ASRock OMG (Online Management Guard) - ASRock UEFI System Browser - ASRock UEFI Tech Service - ASRock Dehumidifier - ASRock Easy RAID Installer - ASRock Easy Driver Installer |
Размеры, мм | 305 x 244 |
Форм-фактор | ATX. |
