Обзор и тестирование видеокарт Gigabyte Radeon R9 285 WindForce 2X и Sapphire Radeon R9 285 ITX Compact OC (страница 5)

Тестовый стенд

Для тестирования Gigabyte Radeon R9 285 WindForce 2X и Sapphire Radeon R9 285 ITX Compact OC применялась следующая конфигурация:

• Материнская плата: ASUS Maximus VII Hero (BIOS v 0904);
• Процессор: Intel Core i7-4770K 3800 МГц (100х38 1.132 В) или 800 МГц во время замера шумности системы охлаждения;
• Система охлаждения процессора: Thermalright Archon (вентилятор Thermalright TY-140, 140 мм, 500 об/мин);
• Оперативная память: Kingston PC3-17000 (DDR3-2133, 9-10-10-27, 2x4 Гбайта, двухканальный режим);
• Жесткий диск: OCZ Vertex 4, 128 Гбайт;
• Блок питания: ETG Premium 1200W, 1200 Ватт;
• Корпус: Cooler Master HAF 922.

Программное обеспечение

• Операционная система: Windows 7 x64 Ultimate;
• Драйвер видеокарты: AMD Catalyst 14.9.1 Beta;
• Вспомогательные утилиты:
• GPU-z v. 0.7.9;
• Heaven Benchmark 4.0;
• MSI Afterburner v4.0.0 Final;
• GPU Tweak v2.6.9.4;
• MSI Kombustor 2.5;
• Sapphire TRIXX v4.8.6.

Инструментарий и методика тестирования

Для разгона видеокарт, а также мониторинга температур и оборотов вентилятора/ов использовалась фирменная утилита MSI Afterburner v4.0.0 Final.

Проверка стабильности работы ускорителей в процессе разгона производилась утилитой MSI Kombustor 2.5 (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакетов 3DMark 2013, 3DMark 11 и 3DMark Vantage.

Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовался Heaven BenchMark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080).

Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБ. Измерения проводились с расстояния 0.5 м. Уровень фонового шума в помещении – не более 28 дБ. Все системные вентиляторы, включая установленный в блоке питания, отключались. Температура воздуха в помещении составляла 26 градусов по Цельсию.

Стандартные частоты и разгон

Gigabyte Radeon R9 285 WindForce 2X

Видеокарта Gigabyte поставляется с заводским разгоном: частота графического процессора поднята до 973 МГц (против 918 МГц у референсной версии), память работает при эталонных 1375 МГц.

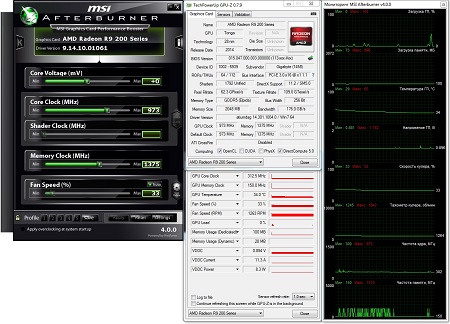

В режиме простоя после десятиминутного теста температура GPU установилась на отметке 34°C, а частоты снизились до 300/150 МГц при напряжении 0.894 В.

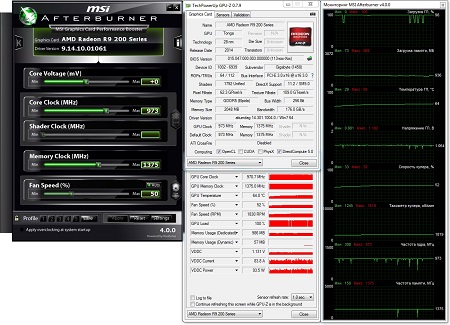

Эффективность работы системы охлаждения проверялась тестом Heaven BenchMark v4.0 и продолжительной игрой в World of Tanks. Температуру в 64°C можно назвать отличным результатом, при этом общий уровень шума повысился, но остался на приемлемом значении, несмотря на скорость вращения крыльчаток вентиляторов в 1800 об/мин.

Официальная утилита Gigabyte – GURU OC – не могла регулировать напряжение, поэтому за помощью пришлось обратиться к программе Sapphire TriXX. После повышения Power Limit на 20% видеокарта смогла стабильно работать при тактовой частоте ядра и памяти соответственно 1085 МГц и 1535 МГц. Стоит отметить, что в этом случае температура видеоядра и уровень шума возросли несильно.

На данной модели предусмотрена возможность повышения напряжения на 100 мВ, чем мы и воспользовались. Но из-за динамического изменения напряжения в нагрузке (с целью не превышать определенный лимит энергопотребления) мною с разной периодичностью ловился «зеленый экран», когда скачки усиливались. Повышение напряжения до предельного только ускоряло этот процесс, а «золотая середина» на отметке + 48 мВ позволила стабильно работать не более часа, после чего была поймана ошибка «видеодрайвер перестал отвечать ..». Итак, в плане отличного разгона порадовать нечем.

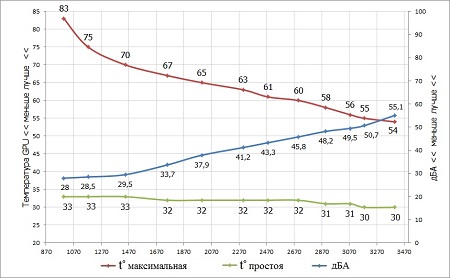

Ниже на графике зависимости температуры графического ядра и шума от оборотов вентиляторов приведены показатели работы системы охлаждения Gigabyte Radeon R9 285 WindForce 2X. Результаты, мягко говоря, впечатляют.

Sapphire Radeon R9 285 ITX Compact OC

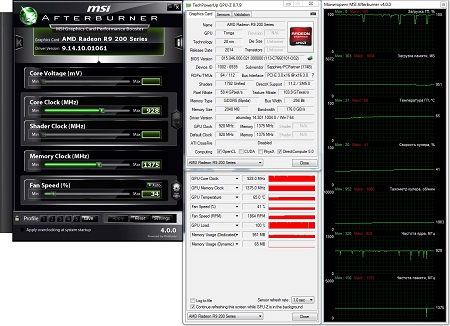

Теперь переходим к другому участнику обзора. Модель Sapphire Radeon R9 285 ITX Compact OC может похвастаться скромными +10 МГц к частоте ядра и только.

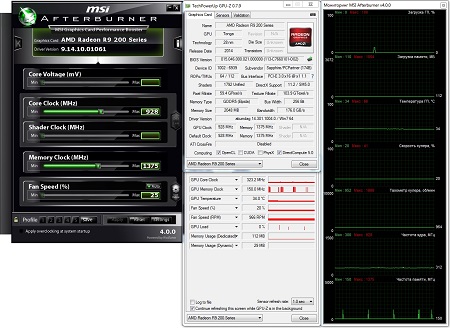

После десятиминутного теста в простое температура графического процессора опустилась до 34°C, а частоты снизились до 300/150 МГц.

Несмотря на компактность, система охлаждения справилась с поставленной задачей. После часа игры и нескольких прогонов тестов температура GPU по показаниям датчика фиксировалась на отметке 66°C, что является отличным показателем, а уровень шума находился, по моим ощущениям, на отметке ниже среднего, достаточно комфортного для длительного использования. Производительность в таком режиме не пострадала, поскольку частоты ядра и памяти держались рекомендованных значений.

Вернемся к утилите-помощнице Sapphire TriXX, не раз выручавшей меня на этапе разгона. В данном случае регулировка и мониторинг напряжения не предусмотрены, поэтому пришлось воспользоваться тем, что доступно. Выставляем Power Limit в положение +20% и поднимаем частоты до тех пор, пока не дойдем до нестабильного состояния, а при его достижении сбросим по 10 МГц на каждом из пунктов и примем это за итоговый результат.

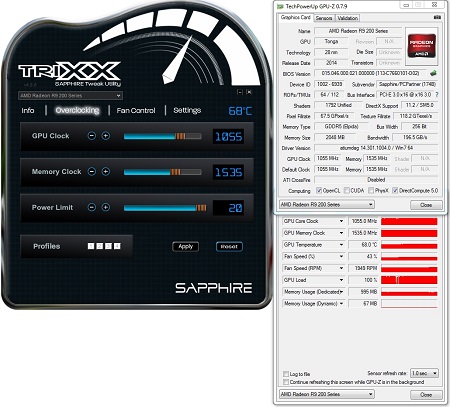

Несмотря на то, что видеокарта Sapphire Radeon R9 285 ITX Compact OC не позиционируется как решение для оверклокеров, графический процессор удалось разогнать до 1055 МГц, а память (как и в прошлом случае, основанная на микросхемах Elpida) смогла работать при 1535 МГц.

Интересно, что 100 мм вентилятор издавал вполне комфортный уровень шума, да, он работает почти при 2000 об/мин, но никаких претензий не возникает.

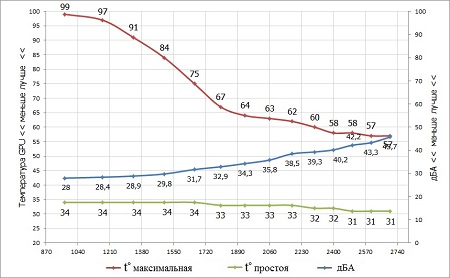

Теперь оценим эффективность работы системы охлаждения во всем доступном диапазоне оборотов. Как и ожидалось, на малых скоростях вентилятор-одиночка не справился с поставленной задачей, не сумев обеспечить воздушный поток необходимой мощности. По этой причине при скорости вращения крыльчатки 1400 об/мин и ниже температура с легкостью переваливала за 90°C.

Производительность Radeon R9 285

Что касается производительности протестированных моделей видеокарт, то она уже неоднократно рассматривалась в лаборатории. Приведу лишь несколько ссылок.

• С Tahiti на Tonga: обзор и тестирование видеокарты AMD Radeon R9 285;
• Тестирование видеокарты AMD Radeon R9 285 2048 Мбайт;
• В погоне за производительностью: видеокарты. Ноябрь 2014 (Выпуск №10).

Заключение

Обе рассмотренные видеокарты оказались со своей изюминкой, и каждая хороша, но по-своему.

Модель Gigabyte Radeon R9 285 WindForce 2X – практичное и тихое решение, которое может привлечь покупателей отличным соотношением цены и производительности. В ее случае к достоинствам отнесем эффективную систему охлаждения, качественную элементную базу и заводской разгон. Очевидно, что перед нами версия Radeon R9 285 пользовательского класса.

В отличие от нее, видеокарта Sapphire Radeon R9 285 ITX Compact OC рассчитана на применение в составе HTPC-систем. Об этом говорят и компактные размеры, и один разъем дополнительного питания, и комплектные аксессуары. В данном случае разгон уже не важен, поскольку ставка делается на иное. И здесь пора сказать пару слов о работе СО, благо мы уже не в первый раз тестируем модели ITX-формата и не понаслышке знакомы с проблемой перегрева. Система охлаждения отлично справляется со своей задачей в автоматическом режиме, обеспечивая комфортные температуры и уровень шума, поэтому нет особой нужды править алгоритм управления вентилятором под себя – это не всегда приводит к желаемому результату без ухудшения другого параметра.
