Для вывода изображения на видеокарте предусмотрен следующий набор интерфейсов:
- Один DVI-I;
- Один HDMI;
- Два mini DisplayPort.
Поддерживаются следующие разрешения:
- Цифровое – до 4096 x 2160;
- Аналоговое – до 2048 x 1536.

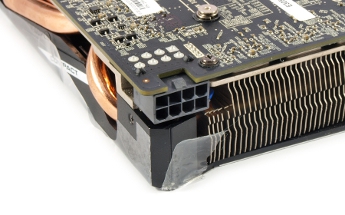

Для дополнительного питания ускорителя используется один восьмиконтактный разъем вместо двух шестиконтактных, при этом значение TDP осталось неизменным – 195 Вт. Такой подход освобождает часть места на печатной плате, но возникает вопрос к разработчикам Sapphire Radeon R9 285 ITX Compact OC: зачем они развернули разъем на 90 градусов? Ведь таким образом фактическая длина с 171 мм возрастет минимум на размер коннектора питания.
реклама
Ширина не превышает 115 мм, в системном корпусе новинка занимает два слота расширения.

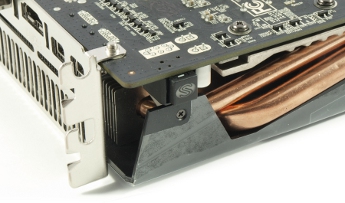

Кожух получился не совсем сплошной, сбоку предусмотрен вырез для четырех медных тепловых трубок разного диаметра.
Здесь также отсутствуют коннекторы для подключения мостика AMD CrossFireX, ведь в моделях данной серии эта технология реализована исключительно на программном уровне.
Разработчики оснастили свое детище кнопкой, расположенной рядом с панелью видеовыходов, при нажатии на которую активируется вторая микросхема BIOS с поддержкой UEFI. Последняя обеспечивает владельцам операционной системы Windows 8 использование функции быстрой загрузки – Win 8 Fast Boot. Теоретически в нее можно «зашить» и свое микропрограммное обеспечение с индивидуальными настройками.
реклама
Система охлаждения

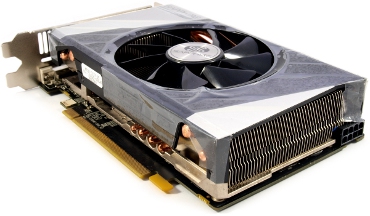

Система охлаждения видеокарты Sapphire цельная и не разбита на какие-либо элементы. Крепление осуществляется четырьмя подпружиненными винтиками по периметру графического процессора и семью обычными.

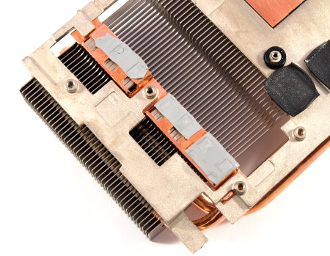

Со стороны GPU все элементы контактируют с основанием радиатора через термопрокладки, такой же контакт получила силовая часть.

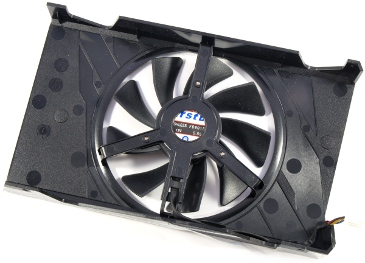

Кожух сделан из пластмассы, к нему крепится один 100 мм вентилятор.
Здесь используется модель FirstD FD9015U12D, вольтамперная характеристика 12 В и 0.55 А. Согласно проведенным испытаниям она способна вращаться в диапазоне 970-2700 об/мин.

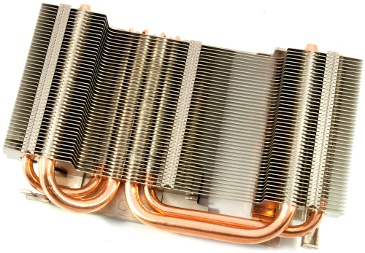

Сама система охлаждения состоит из крупного радиатора, набранного из 43 никелированных пластин. Благодаря их расположению вдоль текстолита, часть нагретого воздуха сможет выходить за пределы корпуса ПК, для чего на интерфейсной панели сделаны соответствующие вырезы.

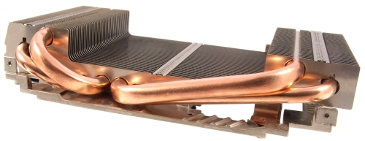

Для более равномерного распределения тепла по всей площади радиатора применяются четыре медных тепловых трубки, диаметр двух средних составляет 8 мм, тогда как две крайние обладают диаметром в 6 мм.
В тыльной части для отвода тепла от элементов питания напаяна медная вставка, которая контактирует с основанием радиатора.
реклама
Печатная плата

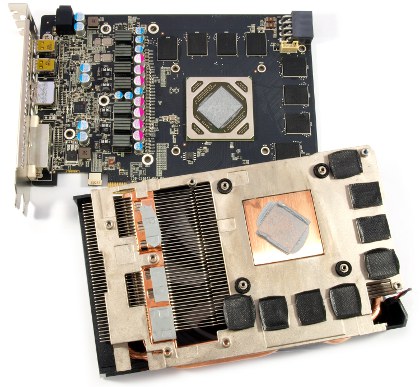

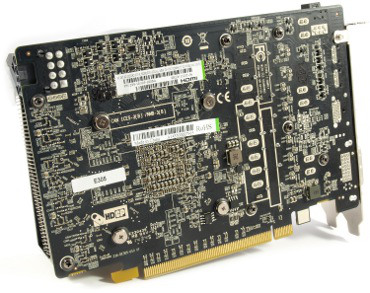

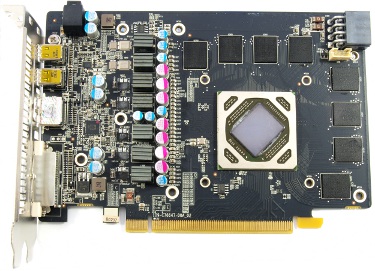

Инженеры компании разработали оригинальную печатную плату, и это еще одна изюминка Sapphire Radeon R9 285 ITX Compact OC. PCB выполнена на текстолите черного цвета, ее длина составляет 171 мм. К достоинствам можно отнести качественную элементную базу: применяются долговечные твердотельные конденсаторы, Direct-FET транзисторы и фирменные дроссели с пониженным энергопотреблением Black Diamond.

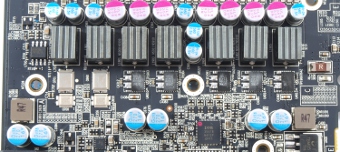

Печатная плата оборудована семифазным (5+1+1) стабилизатором питания для GPU, PLL и микросхем памяти соответственно. Силовая часть управляется ШИМ-контроллером IR 3567B.
На плате распаяны восемь микросхем памяти по 256 Мбайт каждая производства Elpida с шиной обмена данных 256 бит, что обеспечивает общий объем памяти в 2 Гбайта. Паспортная частота составляет 1375 МГц (эффективная частота 5500 МГц).
