Обзор и тестирование видеокарт Gigabyte Radeon R9 285 WindForce 2X и Sapphire Radeon R9 285 ITX Compact OC (страница 2)

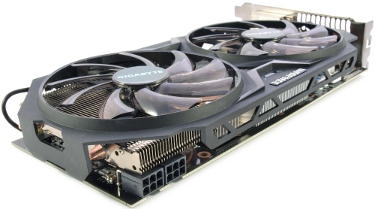

Как уже отмечалось выше, дополнительное питание видеокарты осуществляется посредством двух шестиконтактных разъемов.

Для удобства подключения соответствующих кабелей разработчики развернули их защелками от СО, что упрощает отключение.

Инженеры потихоньку отказываются от привычных для нас коннекторов CrossFireX, реализовав данную технологию на программном уровне, что позволяет объединять несколько ускорителей вместе для общего просчета графических эффектов.

Размеры модели Gigabyte Radeon R9 285 WindForce 2X получились демократичными. Длина новинки достигает 260 мм, ширина 127 мм, в корпусе она занимает два слота расширения.

Система охлаждения

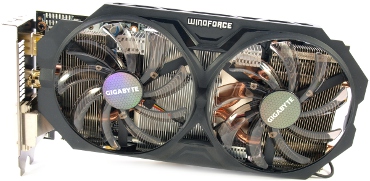

Инженеры Gigabyte оснастили свою версию оригинальной системой охлаждения WindForce 2X, которую стали устанавливать на модели с невысоким энергопотреблением.

Конструкция не уникальна, поэтому сюрпризов ждать не приходится. Система охлаждения крепится четырьмя подпружиненными винтиками.

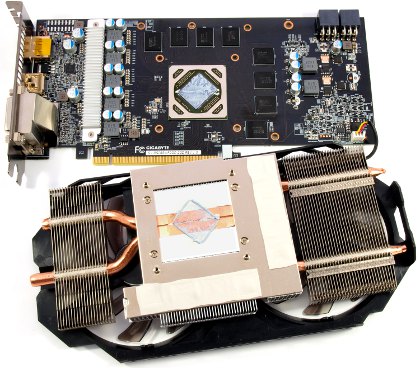

После отделения основного радиатора перед нами открывается печатная плата. Для отвода тепла от подсистемы питания применен небольшой алюминиевый радиатор.

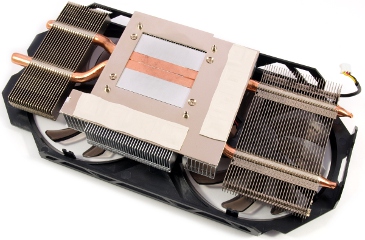

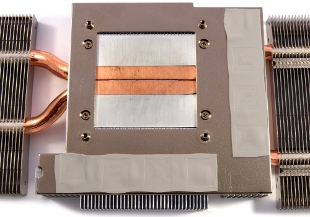

В основании используются две шестимиллиметровые тепловые трубки. Как можно видеть, производитель реализовал технологию прямого контакта, но трубки закрывают графический процессор не полностью.

К центральной секции радиатора прикручена большая пластина, которая через термопрокладки соприкасается с микросхемами памяти. Такое техническое решение значительно увеличивает эффективность их охлаждения по сравнению с обычным потоком воздуха, исходящим от вентиляторов.

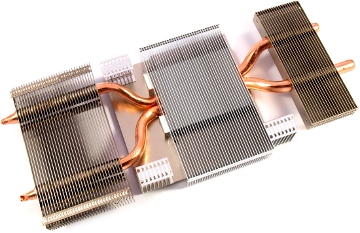

Пассивная часть представляет собой массивный теплорассеиватель, состоящий из трех секций с ребрами разной геометрической формы.

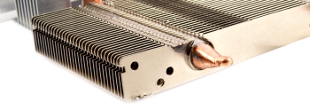

Пластины радиатора прикреплены к тепловым трубкам с помощью пайки, что улучшает теплопередачу.

Для облегчения конструкции инженеры пошли на верный, по моему мнению, шаг: кожух полностью сделан из пластмассы, что снижает общую массу кулера.

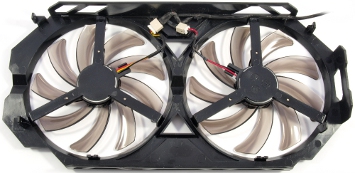

Вентиляторы крепятся с помощью трех винтиков, и в случае выхода из строя могут быть заменены без существенных трудностей. Здесь установлена пара идентичных низкопрофильных вертушек диаметром 95 мм.

Это модели фирмы Power Logic с маркировкой PLD10010S12H. Вольтамперная характеристика 0.30 А и 12 В, скорость вращения крыльчатки лежит в диапазоне 970-3400 об/мин.

Печатная плата

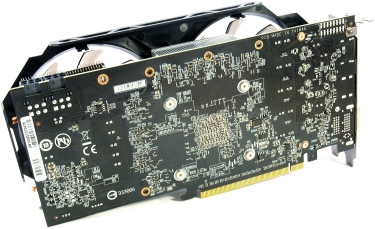

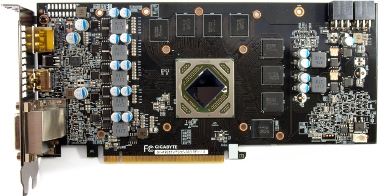

Gigabyte Radeon R9 285 WindForce 2X может похвастать печатной платой собственного дизайна. Хорошо это или плохо, судите сами. Элементная база построена по фирменной концепции Ultra Durable VGA, которая предполагает использование твердотельных конденсаторов, дросселей с ферритовым сердечником и полевых транзисторов с низким сопротивлением открытого канала.

Дополнительно некоторые слои меди в печатной плате получили удвоенную толщину, что позволяет снизить общее электрическое сопротивление и обеспечить более эффективный отвод тепла.

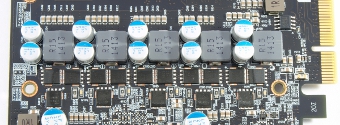

Система питания видеокарты выполнена по схеме 5+1+1 (для GPU, PLL и микросхем памяти соответственно).

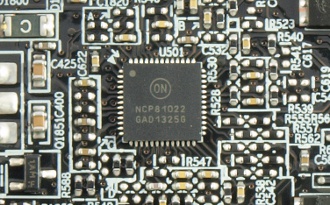

Все управление осуществляется ШИМ-контроллером NCP81022 производства ON Semiconductor.

Общий объем видеопамяти составляет 2048 Мбайт, он набран восемью микросхемами по 256 Мбайт каждая с маркировкой Elpida W2032BBBG.

Паспортная частота памяти – 1375 МГц (эффективная частота 5500 МГц). Обмен данными осуществляется посредством 256-битной шины.
