Обзор и тестирование материнской платы ASUS Rampage V Extreme (страница 4)
реклама
Технические характеристики
Поддерживаемые процессоры | Core i7 в исполнении Socket 2011-v3 |
Системная шина, частота | DMI 2.0х4 (20х4 Гбит/с) |
Системная логика | Intel X99 |
Оперативная память | 8 x 288-pin DDR4 DIMM, четырехканальный режим, до 128 Гбайт при частоте 2133 / (2400 / 2666 / 2800 / 3000 / 3300 (разгон)) МГц |
Слоты расширения | 4 - PCI-e x16 Gen3 1 - PCI-e x16 Gen2 (x4) 1 - PCI-e x1 Gen2 |
Поддержка Multi-GPU | SLI, 3-WAY SLI, 4-WAY SLI, CrossFireX, Quad CrossFire. |
Поддержка SATA/RAID | 10x SATA 6.0 Гбит/с портов – Intel X99; RAID 0, 1, 5, 0+1, JBOD; 2x SATA 6.0 Гбит/с порта – ASMedia ASM106E; 1x SATA Express порт – Intel X99; 1x SATA Express порт – ASMedia ASM106E; 1x PCI-e M.2 x4 Gen3 порт – 1x PCI-e x4 Gen3; |
Поддержка mSATA/M.2 | Нет/Да; |
Сеть | 1х Intel I218V 1x Broadcomm BCM94360HMB |
Аудио | Realtek ALC1150 – 8-канальный HD аудиокодек |
USB 2.0 | 2+4x USB 2.0 (Intel X99) |
USB 3.0 | 4x USB 3.0 (Intel X99) 8x USB 3.0 (ASMedia ASM1074) 2x USB 3.0 (ASMedia ASM1042) |
IEEE-1394 | нет |
Системный мониторинг | Nuvoton NCT6791D |
Питание материнской платы | ATX 24-pin, 8+4pin ATX 12V |
Разъемы и кнопки задней панели | 1х PS/2 2x USB 2.0/1.1 10х USB 3.0 1x RJ45 5x 3.5 мм Jack 1х Optical S/PDIF Out 1x ClrCMOS 1x ROG Connect 3x разъем для антенны |
Фирменные технологии |
|
Размеры, мм | 305 x 272 |
Форм-фактор | EATX. |
Возможности BIOS
Поскольку модель относительно свежая, то в ней используется обновленный графический интерфейс ASUS UEFI BIOS. Своим внешним оформлением он не отличается на всех платах, меняется лишь цветовая палитра в зависимости от принадлежности к той или иной линейке. И поскольку перед нами устройство серии ROG, то здесь традиционные цвета линейки – черные и красные.
реклама
Меню настроек можно изучить, посмотрев прилагаемый видеоролик.
У данной системной платы поистине огромные возможности для осуществления разгона. Настроек очень много, причем присутствуют достаточно тонкие, которым посвящен целый раздел под названием Tweaker's Paradise.
Тестовый стенд
Тестирование материнской платы ASUS Rampage V Extreme проводилось в составе следующей конфигурации:
- Процессор: Intel Core i7-5960X (3000 МГц);
- Кулер: Noctua NH-D15;
- Термоинтерфейс: Gelid GC-Extreme;
- Материнская плата: ASUS Rampage V Extreme, версия BIOS 0802;
- Память: 4 x 4 Гбайта DDR4 3000, G.Skill;
- Видеокарта: ASUS Strix GeForce GTX 970 OC (1114 / 1253 / 7012 МГц (ядро/boost/память));
- Накопитель SSD: Samsung 840 Pro 512 Гбайт;
- Информационная панель: Zalman ZM-MFC3;
- Блок питания: Enermax Revolution, 850 Вт;
- Корпус: Corsair Graphite 600T.
Испытание платы и разгон
Конечно, стихия данной материнской платы – экстремальный разгон. Но мой дом не оборудован для подобных экспериментов, к тому же мне удалось увидеть ее в действии на чемпионате AOOC 2014. Остается добавить, что экземпляр стендового процессора далеко не самый удачный, и максимум, чего мне удалось добиться - это 4400 МГц на воздухе.
Для начала надо проверить работу устройства в штатном режиме.
реклама

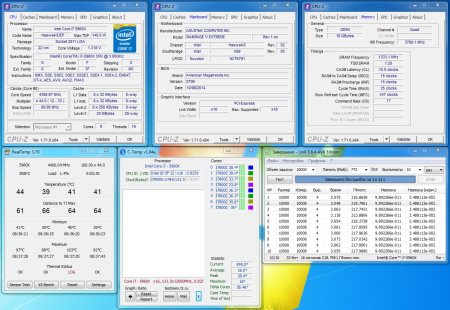

Далее было решено повторить результат с частотой CPU 4400 МГц (кэш 3800 МГц) и памяти 2666 МГц.
Никаких проблем с разгоном не возникло. Затем я в самых наилучших ожиданиях выставил профиль XMP, при котором частота системной шины увеличилась до 125 МГц, установил корректно все коэффициенты, увеличил соответственно напряжения, применил изменения и перезапустил систему, но тут меня ждала неудача.
После этого пришлось все значения увеличивать постепенно. Сначала разогнал шину, потом процессор, затем память и наконец кэш.
Кстати, кэш гонится вплоть до 4000 МГц, но при этом процессор очень быстро уходит в троттлинг. Одним словом, ЦП очень горячий, и именно он становится ограничителем дальнейшего разгона. Если точнее, то система охлаждения, тем не менее, материнская плата позволяет полностью раскрыть все возможности CPU.
Да, при тестировании использовался уже устаревший тестовый пакет LinX 0.6.4, который недостаточно сильно нагружает систему. Однако, как показывает практика, после того, как компьютер его проходит, он может быть стабильным в остальных тестовых пакетах. Для сравнения приведу результаты системы в штатном режиме в LinX 0.6.5.
Производительность вырастает, но вместе с этим растет тепловыделение. Разница достигает почти 10°C и это в штатном режиме работы. В разгоне она становится еще выше, и поэтому приходится снижать частоту вместе с подаваемым напряжением.
Теперь несколько слов о том, как материнская плата проявила себя на чемпионате ASUS AOOC 2014, благо мне удалось побывать на состязании в первый день этого турнира и увидеть, как все начиналось. Команды получили серийное неотборное «железо», которое предоставил один из ритейлеров. В первую очередь это касалось процессоров, из-за чего сложно было рассчитывать на очень хорошие результаты или рекорды.
Материнские платы и видеокарты предоставил вендор, но это были обычные розничные образцы (и даже с той же самой версией BIOS – 0802). Модули памяти были предоставлены компанией Corsair, причем не самой передовой модели CMK16GX4M4A2800C16. В качестве видеокарты была выбрана модель ASUS Strix GeForce GTX 980 OC. Каждому участнику выдали листочек с описанием модификации подсистемы питания для увеличения напряжения на различных компонентах. Как только дали отмашку, сразу выяснилась одна странная особенность – новая материнская плата плохо дружит с операционной системой Microsoft Windows 7, поэтому всем пришлось сразу подключать другие SSD накопители и переходить на тестирование в Windows 8.
Предварительно все участники заизолировали околосокетное пространство, поскольку оно недостаточно защищено от влаги и промерзания. Кроме этого, практически все взялись за вазелин и стали подготавливать видеокарты. Был смысл готовить только одну, поскольку на второй можно было просто пройти вычислительные тесты и не тратить время на ее разборку и модификацию. И в первую очередь надо было выбрать один процессор из двух, который демонстрирует лучшие возможности на воздухе, а уже потом «уходить в минус», поскольку при повторной попытке с полным разбором и просушкой можно потерять очень много времени даже с газовой горелкой.
Не буду скрывать своих пристрастий – я болел за команду, состоящую из двух россиян 12 и Smoke. Можно долго говорить о том, насколько напряженно проходили события и насколько захватывающим было соревнование, но нам банально не повезло с экземпляром процессора. Он оставался стабилен только на частоте 5200 МГц. Второй оказался еще хуже – 5000 МГц. Поскольку первые дисциплины были связаны с вычислениями, то наши участники оказались практически в самом хвосте. На самом деле позже выяснилось, что можно было получить лучшие результаты за счет увеличения частоты кэша и тонкой настройки памяти, но на первом этапе все это проверить не удалось.
Что касается работы материнской платы в экстремальном разгоне, то она оказалась отличной. Единственным недостатком при уходе в синий экран стало то, что слетала операционная система, и ее приходилось восстанавливать из образа, что случалось не так уж редко. Самым удобным в экстремальном разгоне оказался переключатель SlowMode, который многим помог выжать из системы максимум. Вдобавок многие участники пользовались функциональными возможностями устройства OC Panel, подключая термопары от стаканов непосредственно к нему.
