Дизайн и особенности платы
Материнская плата достаточно крупная и массивная. Печатная плата состоит из восьми слоев металлизации. Сверху находятся два массивных радиатора. Габариты устройства составляют 305 х 272 мм, что стандартно для форм-фактора EATX.
Внешний вид платы полностью соответствует серии ROG. Это выражается в оформлении, где на черной печатной плате расположены черные и красные разъемы. Вся поверхность усеяна множеством различных элементов, и свободного места просто нет.
реклама

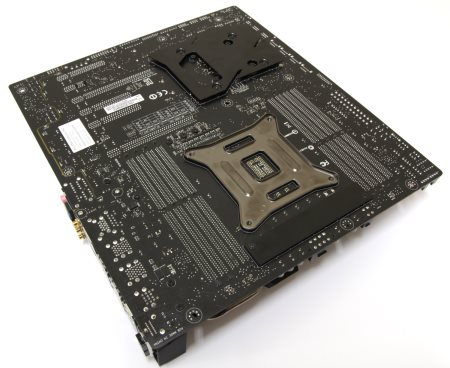

Часть их размещена с обратной стороны.
Дизайн материнских плат на платформе Intel LGA 2011 практически везде одинаков. В самой верхней части находится подсистема питания, ниже расположен сокет, с двух сторон которого размещены по четыре слота памяти.
Помимо изображения платы, здесь еще можно увидеть ключевые особенности устройства.
Питание на материнскую плату подается через основной и дополнительные коннекторы питания ATX по схеме 24+8+4.
реклама
Подобное сочетание разъемов не должно удивлять, поскольку устройство все-таки предназначено для разгона, и питание должно обеспечиваться на высшем уровне, иначе его будет просто недостаточно. Здесь следует напомнить, что теперь топовый процессор обзавелся дополнительными двумя ядрами и соответственно энергопотребление его в разгоне будет выше. Поэтому при покупке подобной материнской платы следует позаботиться не только о просторном корпусе, но и о качественном, мощном блоке питания.
Для установки модулей памяти типа DDR4 предусмотрено восемь слотов черного и красного цветов. С одной стороны каждого находится защелка, а с другой - фиксатор.
Производителем заявлены следующие режимы работы памяти DDR4: 2133 / (2400 / 2666 / 2800 / 3000 / 3300 (разгон)) МГц со штатным напряжением 1.2 В. На частоте системной шины 100 МГц максимальное значение достигает только 2666 МГц, как и на большинстве материнских плат. Поэтому для увеличения этого предела необходимо установить страйп 125 и такую же частоту шины. Все это автоматически проделывает новый режим профилей XMP 2.0, который здесь поддерживается и с успехом работает. Оверклокерские комплекты памяти типа DDR4, как правило, функционируют при напряжении 1.35 В, что соответственно можно выставить вручную в BIOS или просто активировать профиль XMP. Согласно спецификации максимальный объем памяти может достигать 64 Гбайт.

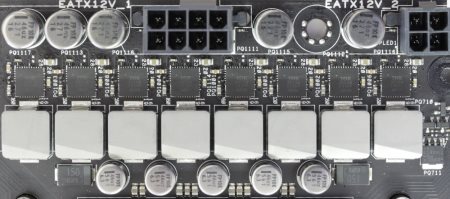

Питание процессора выполнено по восьмифазной схеме. Но стоп, не надо торопиться доставать помидоры и начинать свистеть.

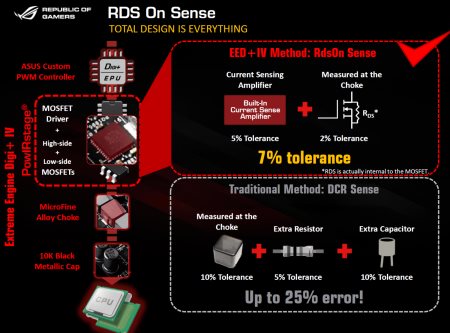

Да, подобные характеристики являются нормой для платформы LGA 1150, а здесь смотрятся достаточно странно, тем более, что конкуренты по этому показателю вырываются вперед. Производитель же настаивает на том, что не все фазы питания обеспечиваю должный уровень отдачи и эффективности.

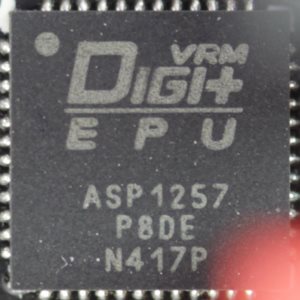

В качестве основного ШИМ-контроллера здесь используется микросхема с маркировкой Digi+ VRM EPU ASP1257.

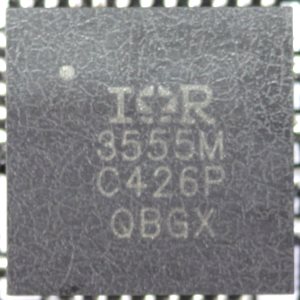

На каждую из восьми фаз приходится по одной транзисторной сборке типа PowIRstage International Rectifier IR3555M. В них дополнительно интегрирован драйвер и диод Шоттки.

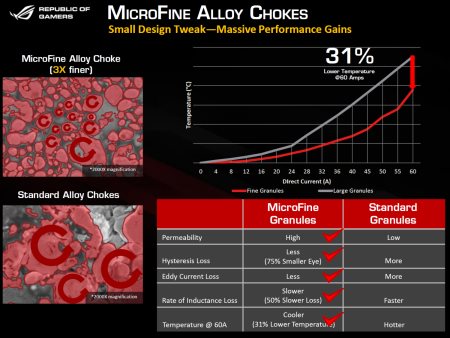

Кроме этого, здесь применяются новые катушки индуктивности с технологией MicroFine.
В совокупности всех компонентов подсистема питания процессора должна обеспечивать необходимый уровень мощности для обеспечения экстремального разгона.
реклама
Для отвода тепла от транзисторных сборок и катушек используется система охлаждения с технологией DirectCU.

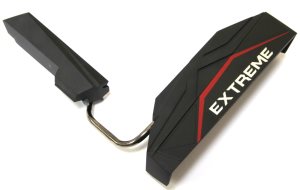

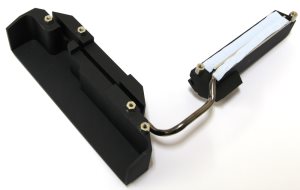

Она состоит из двух радиаторов и медной никелированной тепловой трубки. Крепление осуществляется с обратной стороны при помощи шести подпружиненных винтов. Оба радиатора изготовлены из алюминиевого сплава и окрашены в черный цвет.

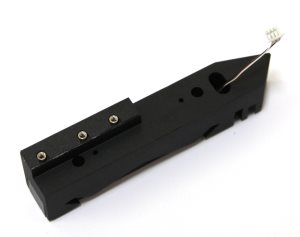

Верхний контактирует с транзисторными сборками и катушками через две голубых терморезинки толщиной около 1 мм. В его основании находится желобок, в котором находится тепловая трубка. Она немного сплюснута и зафрезерована заподлицо с поверхностью. Таким образом трубка непосредственно через терморезинку контактирует с транзисторными сборками.
Далее тепло по ней переходит к другому радиатору, который больше и массивнее первого. Сверху его находится надпись Extreme. Этот радиатор закрывает сверху блоки разъемов задней панели. Поверхность обоих радиаторов шероховатая, что должно положительно сказываться на теплообмене, поскольку из-за неровностей площадь увеличивается.

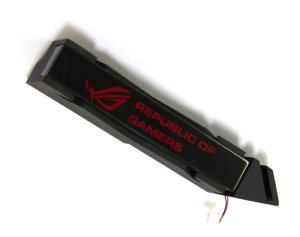

Посередине материнской платы находится небольшой декоративный элемент с подсвечивающимся логотипом и надписью Republic Of Gamers.
Его корпус изготовлен из алюминиевого сплава, а сверху находится полупрозрачное пластиковое окошко. Внутри расположены светодиоды подсветки, провод с коннектором от них выведен снаружи и устанавливается в специальный разъем на плате. Кстати, эту подсветку можно отключить в BIOS.

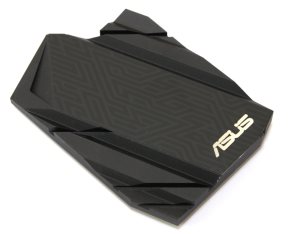

Еще один радиатор отводит тепло от чипсета. Он достаточно большой, но со слабым оребрением.
По опыту могу сказать, что современные наборы логики, которые выполняют функцию южного моста, греются не очень ощутимо, поэтому производители не столько пытаются всяческими силами их остудить, сколько придумать какой-то свежий дизайнерский продукт из куска алюминиевого сплава. Вот и здесь получилось нечто похожее.

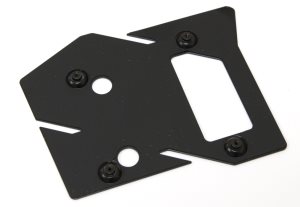

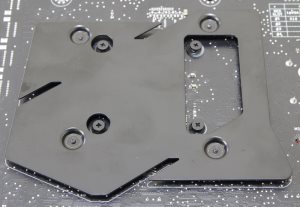

Сам радиатор изготовлен из алюминиевого сплава и крепится к материнской плате при помощи четырех подпружиненных винтов и специальной металлической пластины.

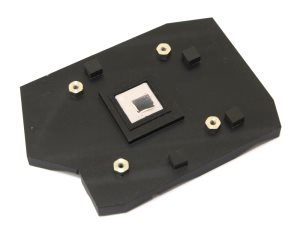

Она служит не только для крепления, но и для обеспечения жесткости конструкции. Сверху радиатора находится декоративная пластинка с узорами и логотипом производителя. С обратной стороны можно увидеть стальные втулки крепления и небольшие кубики из мягкого пористого материала, которые предотвращают перекосы при монтаже. Для этих же целей предусмотрена рамка из такого же материала по периметру теплосъемника. В качестве термоинтерфейса используется розовая терможвачка.

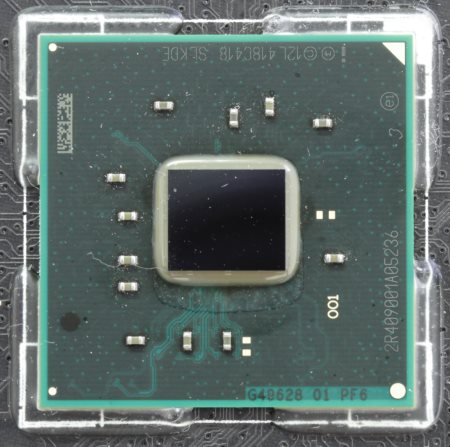

Под радиатором находится чипсет Intel X99.
Мы уже видели его неоднократно, но здесь стоит обратить внимание на то, что по углам нанесен специальный клей. На мой взгляд, производитель таким образом подстраховывается от возможности отвала чипа. Этим же объясняется и такое мощное крепление радиатора, и специальная рамка с обратной стороны.
