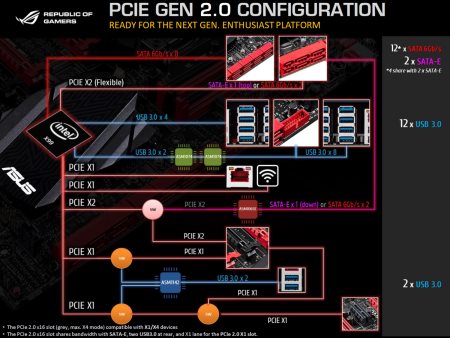

Функциональные возможности нового чипсета увеличились, а как организованы все интерфейсы - можно увидеть на прилагаемой схеме.

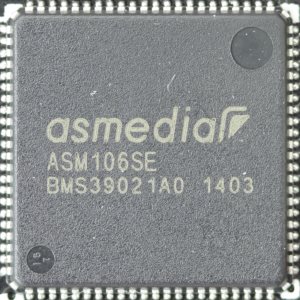

Чипсет обеспечивает десять портов SATA 6 Гбит/с, но производителю этого показалось недостаточно, и он предложил дополнительный контроллер ASMedia ASM106SE.
реклама
Таким образом материнская плата позволяет подключить до двенадцати устройств SATA 6 Гбит/с или восемь SATA 6 Гбит/с плюс два SATA Express. Все эти разъемы выведены сбоку.

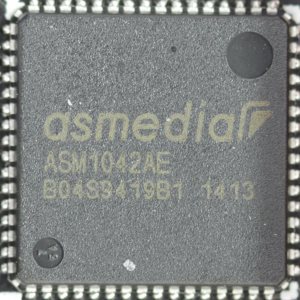

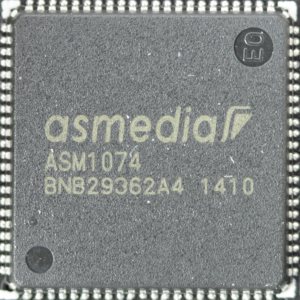

Кроме этого, чипсет поддерживает до шести портов USB 3.0 и восемь USB 2.0. Здесь снова было принято решение расширить функциональные возможности при помощи дополнительных контроллеров. Для этого на плате распаяно три микросхемы: две ASMedia ASM1074 и одна ASM1042.

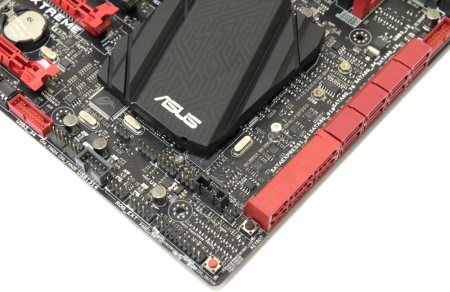

Таким образом на задней панели получилось десять портов USB 3.0 и еще две колодки этого стандарта для подключения четырех устройств находятся непосредственно на самой материнской плате. Одна из них находится между разъемами SATA и основным коннектором питания ATX.

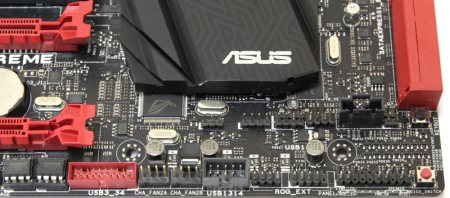

Другая разместилась по нижнему краю по соседству с микросхемами BIOS и двумя колодками USB 2.0. Одна из них, кстати, входит в состав разъема ROG_EXT для подключения устройства OC Panel.
реклама

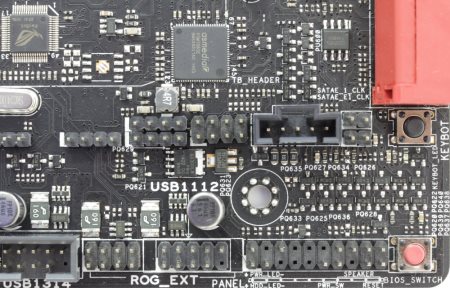

Еще два порта USB 2.0 расположены на задней панели. В правом нижнем углу платы находится разъем для подключения кнопок и индикаторов корпуса, а также спикерфона.
Здесь же можно обнаружить кнопку переключения BIOS и еще одну, которая предназначена для функции KeyBot.

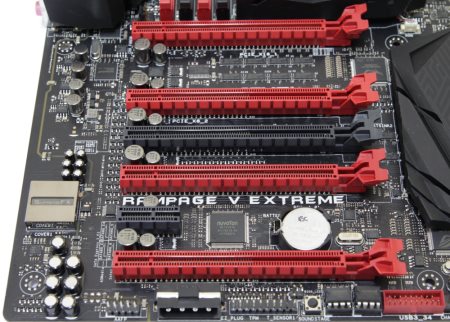

На плате расположено шесть слотов расширения: один PCI-e x1 и пять PCI-e x16.

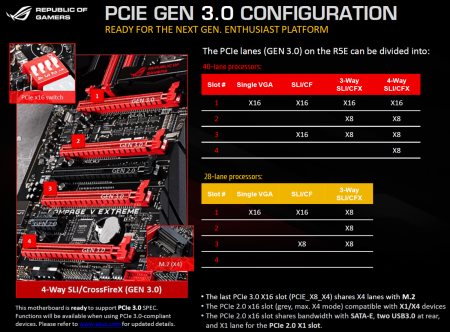

Здесь тоже есть специальная картинка, которая объясняет, как все работает.
Комментировать тут, пожалуй, и нечего. Можно отметить, что здесь присутствует специальный четырехканальный переключатель, который позволяет вручную отключать каждый из четырех красных слотов PCI-e x16. Здесь видно, что разъем M.2 берет четыре линии PCI-e Gen 3 из самого нижнего слота.
Из мультиграфических технологий поддерживаются как SLI, так и CrossFire. Соответственно четыре видеокарты можно использовать лишь со старшими моделями процессоров, где по 40 линий PCI-e. Как уже отмечалось выше, на плате присутствует разъем M.2 x4 Gen 3, который обеспечивает поддержку соответствующих накопителей и передачу данных до 32 Гбит/с.

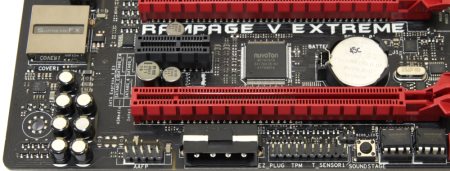

По нижнему краю материнской платы разместился разъем для подключения TPM модуля. Рядом с ним находится кнопка SoundStage и коннектор Molex для обеспечения дополнительного питания шины PCI-e.

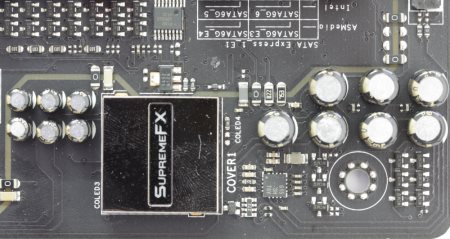

В левом нижнем углу находится звуковой кодек. Несмотря на то, что он именуется Supreme FX II, он представлен микросхемой Realtek ALC1150 и закрыт декоративной крышкой.
Традиционно для современных системных плат звуковая часть отделена от основной материнской платы тонкой полоской без слоев металлизации. Разумеется, с обратной стороны есть светодиоды, которые обозначают эту границу. Здесь применяются специальные звуковые электролитические конденсаторы. Некоторые пользователи ошибочно полагают, что производитель экономит на этом и мог бы распаивать твердотельные. Однако электролитические по-прежнему используются в профессиональных звуковых устройствах и обеспечивают чуть лучшее качество звучания.
реклама

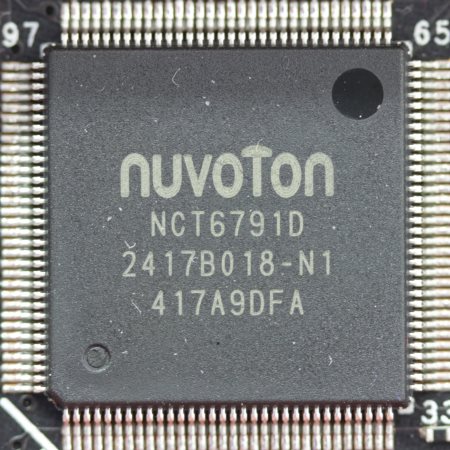

Между двумя нижними слотами PCI-e x16 распаяна микросхема контроллера ввода/вывода и системного мониторинга Nuvoton NCT6791D.

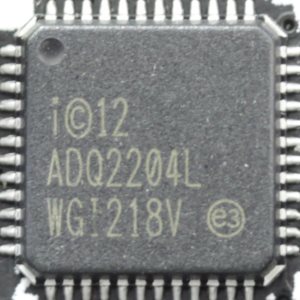

Один гигабитный сетевой контроллер представлен микросхемой Intel I218V.

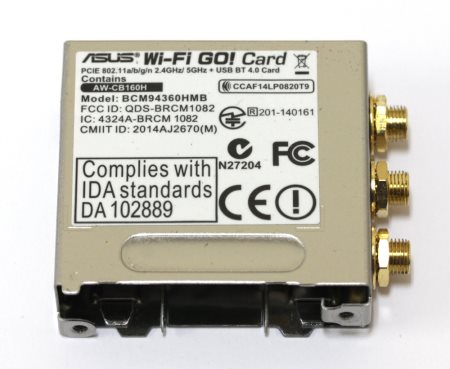

Есть и беспроводной модуль, поддерживающий самые современные стандарты беспроводных сетей, включая IEEE 802.11 a/b/g/n/ac (который работает в двух диапазонах 2.4 и 5 ГГц, и обеспечивает максимальную пропускную способность 1300 Мбит/с) и Bluetooth 4.0.
К сожалению, мне не удалось проверить максимальную теоретическую скорость в работе, поскольку мой роутер поддерживает только стандарт IEEE 802.11 n. Что касается качества приема, то сигнал уверенно проходит через одну бетонную стену толщиной 10 см и при расстоянии 11 м от устройств. Через вторую бетонную стену сразу теряется 50% сигнала. К слову сказать, дальность при этом увеличилась до 15 м. Результат неплохой. Что касается скорости, то при передаче большого файла через беспроводную сеть на выходе было 280 Мбит/с, что совсем неплохо для стандарта IEEE 802.11 n.

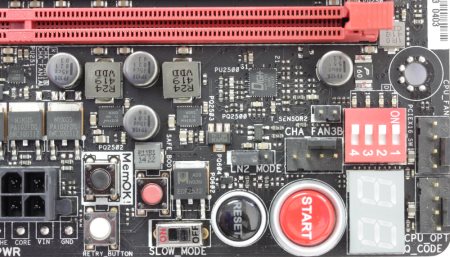

В правом верхнем углу находится своего рода блок управления платой. Здесь же можно обнаружить двойной семисегментный индикатор POST-кодов загрузки и инициализации, кнопки Power, Reset, MemOK, Retry, SafeBoot и переключатель SlowMode.
Последний очень помогает в разгоне, поскольку позволяет включить необходимые установки уже после загрузки системы. Как ни странно это звучит, но я собственными глазами видел, что система, которая не может загрузиться в разгоне, потом при помощи SlowMode прекрасно проходит тяжелые тесты. Значит, загрузка ОС Microsoft Windows - суровое испытание для системы. Еще одна полезная кнопка - Retry. Она позволяет еще раз попробовать загрузку с теми же установками.

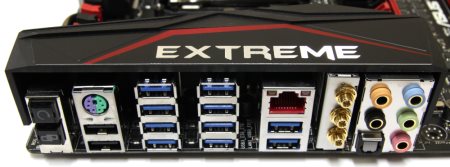

На задней панели расположились следующие интерфейсы.
- Один разъем PS/2 для подключения клавиатуры или мыши;
- Два разъема USB 2.0;
- Десять разъемов USB 3.0;
- Один гигабитный сетевой разъем RJ-45;
- Кнопка сброса настроек ClrCMOS;
- Переключатель ROG Connect;
- Пять аудиоразъемов типа minijack;
- Один оптический разъем S/PDIF Out;
- Три антенных разъема.
