Обзор и тестирование видеокарт HIS Radeon R9 270 IceQ X2 и HIS Radeon R9 270X IceQ (страница 3)

Тестовый стенд

Тестирование видеокарт HIS Radeon R9 270 IceQ X2 и HIS Radeon R9 270X IceQ проходило в составе следующей конфигурации:

• Материнская плата: Asus Maximus VII Hero (BIOS v 0904);
• Процессор: Intel Core i7-4770K 3800 МГц (100х38, 1.132 В) или 800 МГц во время замера шумности системы охлаждения;
• Система охлаждения процессора: Thermalright Archon (вентилятор Thermalright TY-140, 140 мм, 500 об/мин);
• Оперативная память: Kingston PC3-17000, DDR3-2133, 9-10-10-27, 2x4 Гбайта, двухканальный режим;
• Жесткий диск: OCZ Vertex 4, 128 Гбайт;
• Блок питания: ETG Premium 1200W, 1200 Ватт;
• Корпус: Cooler Master HAF 922.

Программное обеспечение:

• Операционная система: Windows 7 x64 Ultimate;
• Драйвер видеокарты: AMD Catalyst 14.4;
• Вспомогательные утилиты:
• GPU-z v. 0.7.9;
• Heaven Benchmark 4.0;
• MSI Afterburner v4.0.0 Final;
• GPU Tweak v2.6.9.4;
• MSI Kombustor 2.5;
• HIS iTurbo v1.6.6.

Инструментарий и методика тестирования

Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner v4.0.0 Final.

Проверка стабильности работы ускорителей в процессе разгона проводилась утилитой MSI Kombustor 2.5 (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакетов 3DMark 2013, 3DMark 11 и 3DMark Vantage.

Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовался Heaven BenchMark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080).

Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБ. Измерения проводились с расстояния 0.5 м. Уровень фонового шума в помещении – не более 28 дБ. Все системные вентиляторы, включая размещенный в блоке питания, отключались. Температура воздуха в помещении составляла 27 градусов по Цельсию.

Стандартные частоты и разгон

Тест HIS Radeon R9 270 IceQ X2

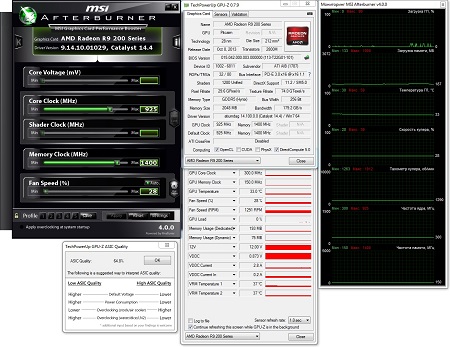

Эта видеокарта работает на эталонных частотах – 925 МГц по ядру и 1400 МГц по памяти, при напряжении всего 1.187 В.

После тестов в режиме простоя температура графического процессора понижается до 33°C при минимальной скорости вращения крыльчаток в 1300 об/мин. Увы, меньше выставить не получится без модификации BIOS, но и в этом случае уровень шума очень комфортен и не выделяется даже при открытой крышке корпуса. В таком состоянии частоты снижаются до 300/150 МГц при напряжении 0.873 В.

Отличительной особенностью данной модели является наличие термодатчиков у подсистемы питания, с них также фиксировались показания, чем не смогли похвастать версии Asus и Gigabyte.

Графический тест Heaven BenchMark v4.0 почти всегда ставит все точки над «i», теперь мы выясним, как поведет себя видеокарта в закрытом корпусе. После нескольких минут температура по показаниям всех датчиков устанавливается на отметке 59°C, что является отличным результатом, а уровень шума находится, по моим ощущениям, на отметке ниже среднего и достаточно комфортного для длительного использования. Производительность в таком режиме не страдает, поскольку частоты ядра и памяти держатся рекомендованных значений.

Несмотря на отсутствие радиаторов на подсистеме питания, их температура была на комфортном уровне.

Для демонстрации разгонного потенциала HIS Radeon R9 270 IceQ X2 используем фирменную утилиту HIS iTurbo. Мы не будем подробно ее рассматривать, а перейдем к реализованной функции разгона, как ни странно, она так и называется – iTurbo.

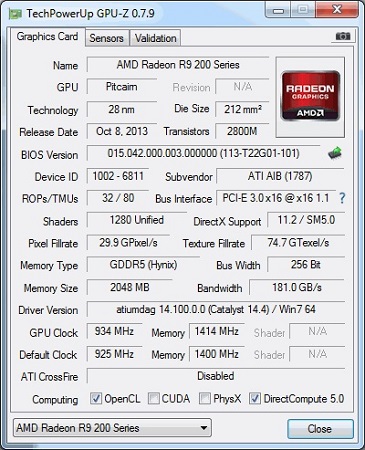

После активации (клик на самую большую кнопку в программе) частоты видеокарты повышаются на 1% – ядро с 925 МГц до 934 МГц, память – с 1400 МГц до 1414 МГц. Не сказать, чтобы много, но хоть что-то.

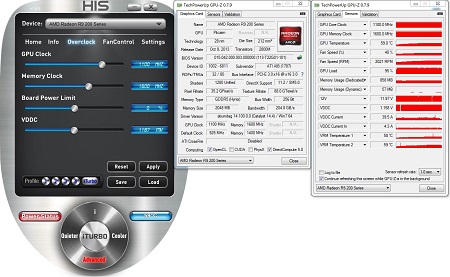

Разгон, как всегда, проводился в два этапа: без регулировки напряжения и с его повышением. На первом шаге нам удалось добиться стабильной работы при частоте ядра 1100 МГц, памяти – 1600 МГц. Откликом на такие манипуляции стало повышение скорости вращения крыльчаток вентиляторов до 2000 об/мин, температура при этом удерживалась на все тех же 59°C.

Видимо, разработчики «научили» видеокарту не преодолевать порог в 60°C. Уровень издаваемого шума поднялся незначительно.

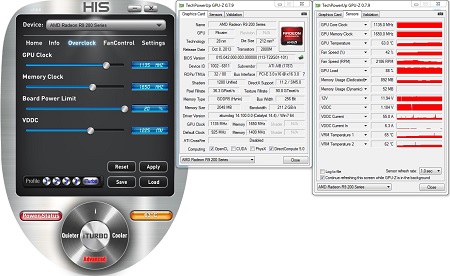

С учетом того факта, что фазы питания лишены собственного радиатора и обдуваются лишь потоками воздуха, напряжение поднималось постепенно с небольшим шагом, вплоть до отметки 1225 мВ. Разгон немного улучшился – до 1135 МГц по ядру и 1650 МГц по памяти, а вот температурный режим поднялся в среднем до 63°C.

Больше всего досталось подсистеме питания VRM1: судя по показаниям, она прогрелась до 65°C, элементы PLL – до 62°C.

Теперь приведем график зависимости температуры и шума от оборотов вентиляторов, который наглядно покажет эффективность системы охлаждения IceQ X2 в целом.

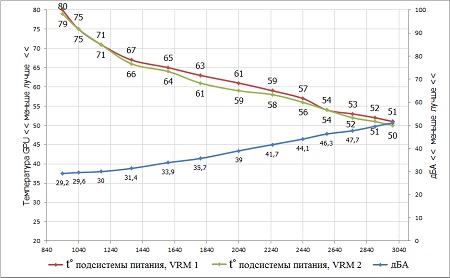

Для итоговой картины ниже приводятся значения, снятые с термодатчиков подсистемы питания и PLL.

Можно отметить, что оригинальная система охлаждения не только справляется со своей задачей, но и позволяет настроить работу под себя.

Тест HIS Radeon R9 270X IceQ

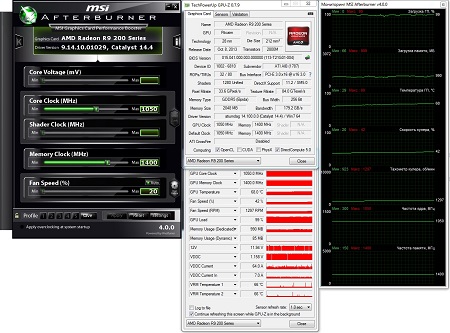

С видеокартой HIS Radeon R9 270X IceQ все интереснее, но для начала введем в курс дела. Во-первых, модель Radeon R9 270X отличается от своей сестры без суффикса Х лишь повышенными частотами, поэтому можно сразу говорить о заводском разгоне, по спецификациям так и есть. Во-вторых, для подобного шага необходимо поднять на несколько значений напряжение, ведь не все экземпляры смогут работать стабильно в таком состоянии. Так и получается – HIS Radeon R9 270X IceQ функционирует при эталонных 1050 МГц по ядру и 1400 МГц по памяти при напряжении 1206 мВ, что в дальнейшем скажется на температуре, но обо всем по порядку.

В простое все по-старому, 300/150 МГц, 0.871 В, 33°C на графическом процессоре.

Если нагрузить видеокарту современными играми, вырисовывается следующая картина. После нескольких минут температура стабилизируется на отметке 68°C, что является хорошим результатом, а если учесть тот факт, что перед нами реинкарнация референсной модели с турбиной, то его можно назвать отличным. Благо температуры чуть ниже, а уровень шума просто несопоставим: он ниже, чем у модели HIS Radeon R9 270 IceQ X2.

С чем тут сравнивать – 1300 об/мин здесь против 1900 об/мин у эталонного варианта и 1800 об/мин у оригинальной версии выше. В данном случае упор сделан на пониженный уровень шума, да еще и нагретый воздух выбрасывается из корпуса.

Ради интереса было решено проверить, как поведет себя исследуемая модель при частотах и напряжении, схожих с HIS Radeon R9 270 IceQ X2 – 925/1400 МГц при 1.187 В. При таких значениях температуры держатся на отметке 60-62°C, а вентилятор раскрутился лишь до 1170 об/мин. Для малотребовательных игр можно взять на заметку.

Технология iTurbo задействуется и здесь – 1060 МГц по ядру и 1414 МГц по памяти.

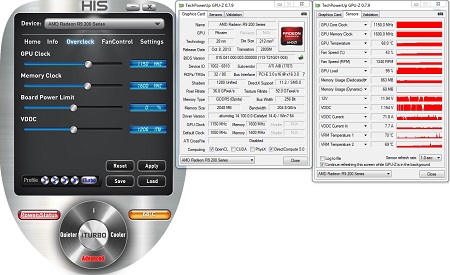

Увеличение тактовых частот до 1150 МГц и 1600 МГц практически никак не сказалось на уровне шума и нагреве HIS Radeon R9 270X IceQ без изменения напряжения.

Пожалуй, на этом все интересное и заканчивается. Вплоть до повышения значения напряжения до 1271 мВ видеокарта теряла стабильность в тестах и играх, это был лишь вопрос времени: то синий экран с ошибкой 0x0000000A, то артефакты выскочат, то «Видеодрайвер перестал отвечать и был восстановлен». Даже выкручивание скорости турбины на полную не обеспечило положительного эффекта. Приходится довольствоваться тем, что есть.

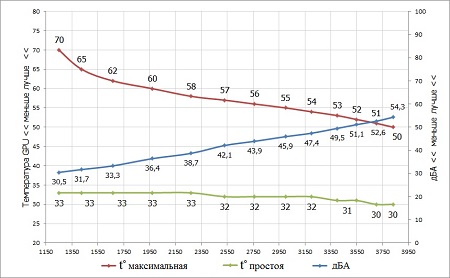

Для полной картины приведем график зависимости температуры и шума от оборотов вентилятора, который наглядно покажет эффективность системы охлаждения IceQ.

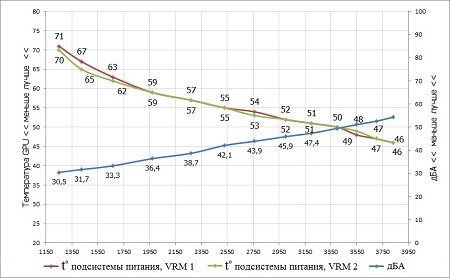

А теперь график зависимости температуры подсистемы питания.

Производительность Radeon R9 270(X)

Что касается производительности протестированных моделей видеокарт, то она уже неоднократно рассматривалась в лаборатории. Приведу лишь несколько ссылок.

Radeon R9 270X:

• Обзор и тестирование видеокарт AMD Radeon R7 260X и R9 270X;
• Тестирование видеокарт AMD Radeon R9 280X, Radeon R9 270X и Radeon R7 260X в играх;
• AMD Mantle: тестирование производительности видеокарт Radeon HD 7000 и R9/R7.

Radeon R9 270:

• Тестирование видеокарт AMD Radeon R9 270 и Radeon R7 260 в играх;
• Тестирование видеокарт AMD Radeon R9 280, Radeon R7 265 и Radeon R7 250X;
• Эволюция видеокарт AMD в играх: от Radeon HD 5xxx до Radeon R7/9 2xx.

Заключение

Несмотря на все найденные недостатки, HIS Radeon R9 270 IceQ X2 остается довольно привлекательной покупкой. Это объясняется тем, что упрощения минимально повлияли на ее производительность, а вот ценник немного снизился. К тому же она отличается неплохим разгонным потенциалом, который позволяет реализовать усиленная подсистема питания. К ее достоинствам стоит отнести и СО, которая работает тише и эффективнее эталонного аналога. Правда, без радиатора на подсистеме питания экстремальным оверклокингом не позанимаешься, но тут можно проявить фантазию. К примеру, подобрать высокую пластину с оребрением.

Другой герой нашего материала – HIS Radeon R9 270X IceQ – является более интересной моделью. В первую очередь стоит отметить оригинальную систему охлаждения IceQ, которая смогла продемонстрировать хорошие температурные показатели одновременно с очень низким и нехарактерным для турбин уровнем шума. Благодаря подобной конструкции СО горячий воздух выбрасывается за пределы корпуса, что является достоинством в сравнении с альтернативными кулерами.

Однако не обошлось и без неприятных особенностей. Среди них не самый лучший разгонный потенциал ядра и памяти (конечно, здесь все зависит от конкретного экземпляра), а также отсутствие переходников для разъемов питания в комплекте поставки.

Итак, все плюсы и минусы видеокарт HIS мы рассмотрели. Осталось дело за малым – ценой. Как правило, именно она и является одной из самых привлекательных черт продуктов HIS. Конечно, кого-то могут остановить конкретные недочеты конструкции системы охлаждения и урезанные комплекты поставки, но вряд ли основная часть покупателей обратит на это внимание.
