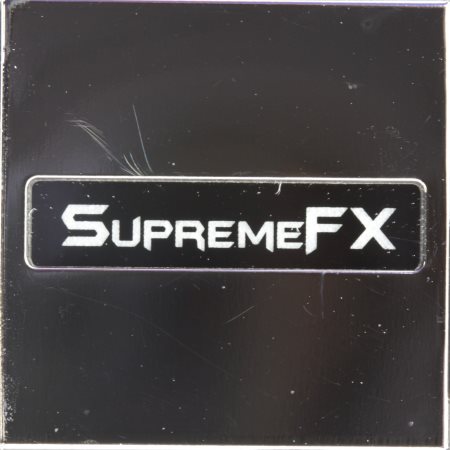

В левом нижнем углу находится звуковой кодек. Он представлен микросхемой Realtek ALC1150 и закрыт декоративной крышкой.
Рядом распаяны специальные аудио конденсаторы, которые должны улучшить качество звучания. По новомодной традиции звуковой кодек вынесен на печатной плате отдельно. Его границы обозначены полосой без слоев металлизации толщиной около 1 мм. С обратной стороны на всем ее протяжении находятся светодиоды подсветки, которые выделяют ее на работающем устройстве.
Рядом со звуковым кодеком распаян контроллер моста PCI-e - PCI, который представлен чипом ASMedia ASM1083.
реклама

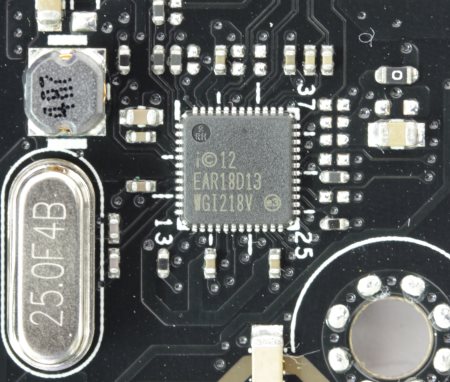

Немного выше находится гигабитный сетевой контроллер Intel I218V

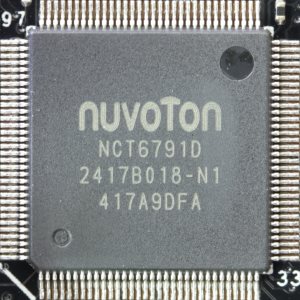

Правее от двух нижних слотов PCI распаян контроллер ввода/вывода и системного мониторинга Nuvoton NCT6791D.

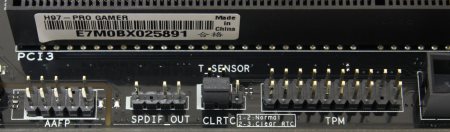

В самом низу ближе к левому краю остались разъемы передней аудиопанели, подключения модуля TPM, а также джампер для сброса настроек BIOS.

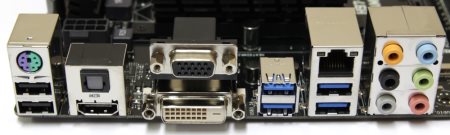

На задней панели расположились следующие интерфейсы.
- Один разъем PS/2 для подключения клавиатуры или мыши;
- Два разъема USB 2.0;
- Четыре разъема USB 3.0;
- Один видеовыход HDMI;
- Один видеовыход DVI-D;
- Один видеовыход D-Sub;
- Один гигабитный сетевой разъем RJ-45;
- Шесть аудиоразъемов типа minijack;
- Один оптический разъем S/PDIF Out;
реклама
Материнская плата получилась несколько простой, но достаточно функциональной. Это отличный симбиоз для того, чтобы не переплачивать лишних денег за ненужные функции.
Технические характеристики
Поддерживаемые процессоры | Core i3, i5, i7 четвертого и пятого поколения в исполнении Socket 1150 |
Системная шина, частота | DMI 2.0 (20 Гбит/с) |
Системная логика | Intel H97 |
Оперативная память | 4 x 240-pin DDR3 DIMM, двухканальный режим, до 32 Гбайт при частоте 1333 / 1600 МГц |
Слоты расширения | 1 - PCI-e x16 Gen3 1 - PCI-e x16 Gen2 (x4) 2 – PCIe 2.0 x1 3 - PCI 2.2 |
Поддержка Multi-GPU | CrossFireX |
Поддержка SATA/RAID | 6x SATA 6.0 Гбит/с портов – Intel Z97; RAID 0, 1, 5, 0+1, JBOD; 1x SATA Express порт – Intel Z97; 1x PCI-e M2 порт – 2x PCI-e x1 |
Поддержка mSATA/M.2 | Нет/Да |
Сеть | 1х Intel I218V |
Аудио | Realtek ALC1150 – 8-канальный HD аудиокодек |
USB 2.0 | 2+6x USB 2.0 (Intel Z97) |
USB 3.0 | 4+2x USB 3.0 (Intel Z97) |
IEEE-1394 | нет |
Системный мониторинг | Nuvoton NCT6791D |
Питание материнской платы | ATX 24-pin, 8pin ATX 12V |
Разъемы и кнопки задней панели | 2x USB 2.0/1.1 4х USB 3.0 1x RJ45 1x HDMI 1x DVI-D 1x D-Sub 6x 3.5 мм Jack 1х Optical S/PDIF Out |
Фирменные технологии | ESD Guards on LAN, Audio, KBMS and USB3.0/2.0 ports DRAM Overcurrent Protection 10K Black Metallic Capacitors Stainless Steel Back I/O DIGI+ VRM Auto Tuning TurboV GPU Boost without switch EPU AI Suite 3 Ai Charger Asus UEFI BIOS EZ USB 3.0 Boost Disk Unlocker Media Streamer Stylish Fanless Design Heat-sink solution Asus Fan Xpert 3 Asus CrashFree BIOS 3 Asus EZ Flash 2 Asus UEFI BIOS EZ Mode Push Notice Asus Q-Shield Asus Q-Slot Asus Q-DIMM |
Размеры, мм | 305 x 244 |
Форм-фактор | ATX |
Возможности BIOS
Мы уже видели на примере других плат компании Asus на чипсете Z97, что графическая оболочка претерпела ряд изменений. С данным устройством произошло то же самое.
Кстати меню данной материнской платы больше напоминает по оформлению устройства серии ROG, но все-таки уникально. В этом можно убедиться, посмотрев прилагаемый видеоролик.
Как ни странно здесь также есть большой пункт, посвященный разгону, который называется AI Tweaker.
Тестовый стенд
Тестирование материнской платы Asus H97-Pro Gamer проводилось в составе следующей конфигурации:
- Материнская плата: Asus H97-Pro Gamer, версия BIOS 2105;
- Процессор: Intel Pentium G3258 (3200 МГц);
- Кулер: Noctua NH-D14;
- Термоинтерфейс: Gelid GC-Extreme;
- Память: 2 x 4 Гбайта DDR3 2800, Kingston HyperX;
- Видеокарта: Asus GTX 760 Striker Platinum (1006 / 1072 / 7000 МГц (ядро/boost/память));
- Накопитель SSD: Samsung 840 Pro 512 Гбайт;
- Информационная панель: Zalman ZM-MFC3;
- Блок питания: Enermax Revolution 850 Ватт;
- Корпус: Corsair Graphite 600T.
Испытание платы и разгон
Данная материнская плата работает очень корректно и стабильно. Производитель делает акцент именно на эти характеристики, и это этого ему удалось добиться. BIOS не вызывает никаких нареканий, а напротив, демонстрирует дружественный и логично понятный интерфейс.

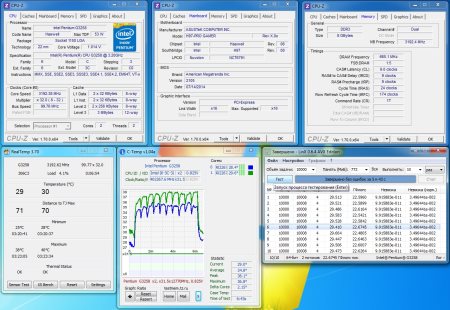

Что касается разгона, то здесь он оказался возможным. Для начала посмотрим на поведение устройства в штатном режиме.
Здесь вполне заурядная картина, поэтому сразу переходим к разгону. Для этого не требуется определенных усилий, а только наличие процессора с разблокированным множителем.
реклама

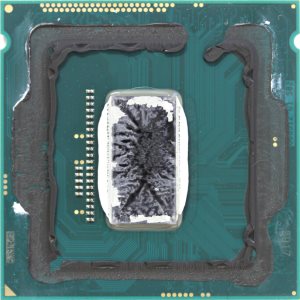

Самый бюджетный вариант из этой категории для платформы Intel s1150 - это как раз Intel Pentium G3258, который, кстати, был скальпирован.
По факту оказалось, что данная процедура не представляет особого смысла. Разгон не увеличивается, но существенно снижается температура в нагрузке. Поскольку она и так невелика у двухъядерного процессора, то и говорить здесь не о чем.
Сам разгон оказывается до банального прост. Увеличиваем напряжение на ядрах, выставляем повышенный коэффициент, сохраняем и перезагружаемся.
Единственный нюанс заключается в том, что память разогнать не получится, поскольку именно такие ограничения накладывает чипсет. XMP режим тоже не работает выше частоты 1600 МГц.
