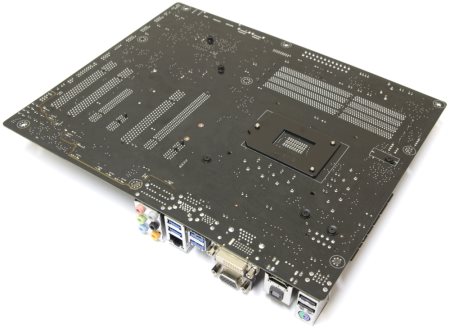

С обратной стороны никаких элементов нет. Виднеется только горстка светодиодов в районе полоски разграничения звукового кодека.

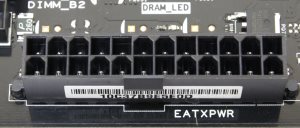

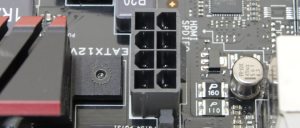

Питание на материнскую плату подается через основной и дополнительный коннекторы питания ATX по схеме 24+8.
Это уже стало практически стандартом для полноразмерных моделей, но можно обойтись и формулой 24+4. Несмотря на это, мне кажется бессмысленно подключить ее к старому блоку питания, а в первую очередь перед покупкой подобного устройства необходимо поменять сам БП на более современный и мощный.
реклама

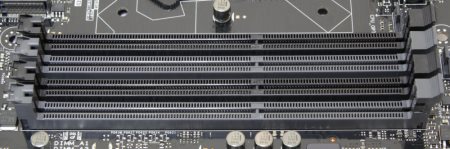

Для установки модулей памяти типа DDR3 предусмотрено четыре разъема черного и серого цветов.
Производителем заявлена поддержка режимов работы DDR3 1333 / 1600 МГц со штатным напряжением 1.5 В. Согласно спецификации максимальный объем памяти может достигать 32 Гб. Разгон памяти невозможен из-за ограничений чипсета Intel H97. Если модули поддерживают режим XPM, то их частота автоматически снижается до режима DDR3 1600 МГц.
Для тех, то планировал серьезно заниматься разгоном это конечно трагедия, а для обычного любителя компьютерных игр все вовсе не так уж плохо. Разгон оперативной памяти дает несущественную прибавку к количеству выдаваемых кадров в секунду. Этот показатель больше зависит от процессора и видеокарты.
Питание процессора выполнено по 8-ми фазной схеме.

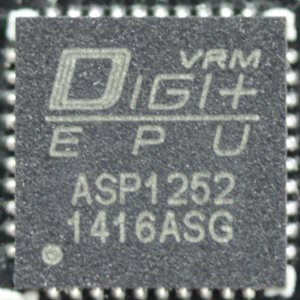

В качестве основного ШИМ-контроллера здесь используется микросхема с маркировкой DIGI+ EPU ASP1252.
реклама

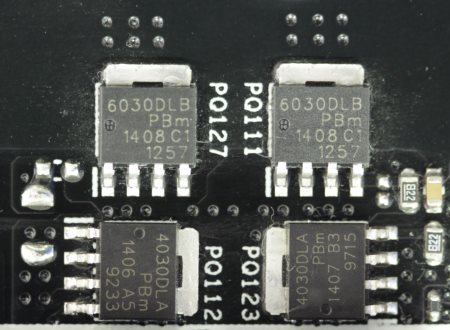

Конденсаторы твердотельные, катушки индуктивности в ферритовых корпусах, а транзисторы типа Low Rds(on).

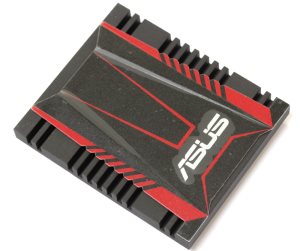

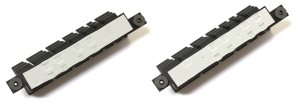

Последние накрыты двумя радиаторами. Оба изготовлены из алюминиевого сплава и окрашены в черный цвет. С двух сторон на них нанесены небольшие красные полоски.
Каждый из них крепится при помощи двух подпружиненных винтов. В качестве термоинтерфейса используется серая терморезинка толщиной около 1 мм.
Еще один радиатор находится на чипсете. Он также изготовлен из алюминиевого сплава и окрашен в черный цвет.

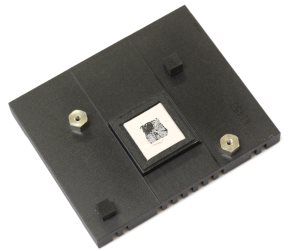

Сверху находится небольшая декоративная пластинка с логотипом производителя. Крепление также осуществляется с обратной стороны при помощи двух подпружиненных винтов. Для избегания перекосов на поверхности по углам есть два небольших кубика из мягкого пористого материала и защитная рамка вокруг места контакта. В качестве термоинтерфейса используется розовая «терможвачка».

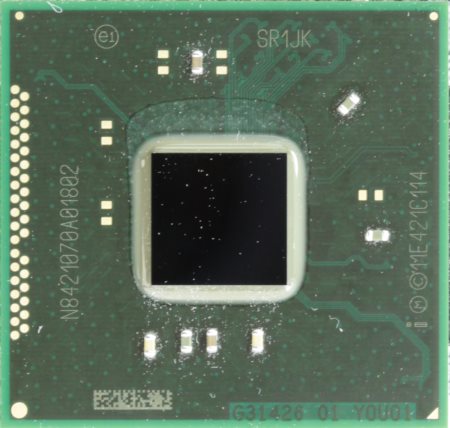

Под радиатором прячется чипсет Intel H97.
По сути он ничем не отличается от флагмана Intel Z97, за исключением того, что он лишен функций разгона.

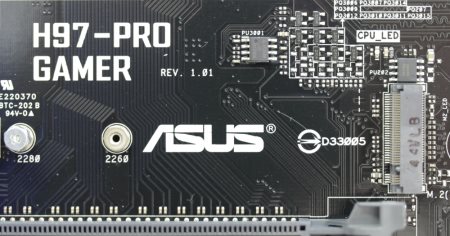

На плате также присутствует новомодный интерфейс M.2. Он реализован не самым простым способом в силу того, что линий PCI-e не очень много.

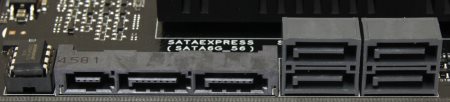

Несмотря на это, он обеспечивает теоретическую пропускную способность около 10 Гбит/с. Такую же скорость обеспечивает интерфейс SATA Express, который также присутствует здесь. Он скомбинирован с обычными SATA 3 и реализован при помощи встроенного в чипсет контроллера.
По соседству можно обнаружить еще четыре порта SATA 3.
реклама

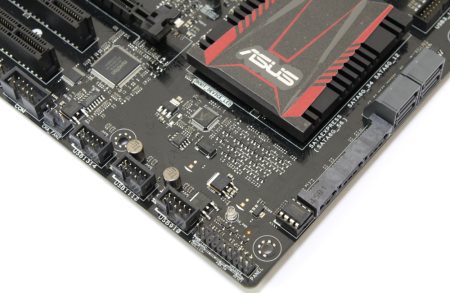

В правом нижнем углу находится разъем для подключения кнопок и индикаторов корпуса.

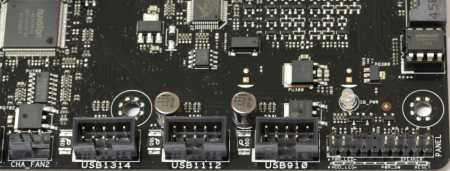

Рядом расположен светодиод-индикатор питания, три колодки для подключения шести устройств USB 2.0 и COM порт.
На задней панели можно найти еще два разъема USB 2.0, а остальные все более современные и относятся к третьему поколению. Еще на плате находится одна колодка USB 3.0, которая находится недалеко от коннектора питания.
На плате расположено семь слотов расширения: два PCI-e x1, два PCI-e x16 и три обычных PCI.
Из мультиграфических технологий поддерживается только CrossFire. Это объясняется тем, что второй слот PCI-e x16 может работать только в режиме x4, да еще и Gen2. При этом он задействует две линии слотов PCI-e x1. Если они уже заняты, то на второй разъем PCI-e x16 и вовсе будет выделяться только две линии. Здесь же есть еще один нюанс, связанный с интерфейсом M.2. При установке в него накопителя как раз задействуются две линии двух слотов PCI-e x1.
