FSP ATX-400PNF

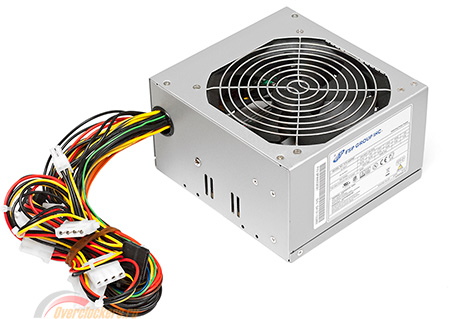

Внешне эта модель почти неотличима от FSP ATX400N: блок также оснащен съемной решеткой вентилятора, корпус окрашен в серый цвет, шнуры не снабжены дополнительной оплеткой.
Различить эти БП при беглом осмотре можно только по мелким деталям, например, у ATX-400PNF по другому расположены вентиляционные «прорези», а в месте выхода шнуров из корпуса установлено пластиковое кольцо:
реклама

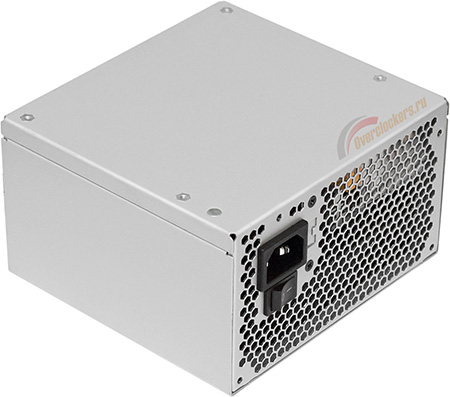

Габариты блока – 149 х 139 х 86 мм, масса – 1920 г (интересно отметить, что ATX-400PNF чуть ли не вдвое тяжелее своих собратьев). Он выполнен по стандартной (немодульной) схеме и снабжен кнопкой отключения питания.
Как и ожидалось, этот блок оснащается все тем же семилопастным вентилятором типоразмера 120 х 25 мм. В этом плане все три модели FSP равноценны.
С мощностными характеристикам дело обстоит интересно. Максимальная сила тока на линии 12 В у этого БП оказалась самой высокой среди остальных участников подборки: 18 + 18 А против 14 + 13 А у ATX400N и 17 + 14 А у 400-60HNN. Однако суммарная мощность чуть ниже, чем у 400-60HNN – 348 Вт против 360 Вт. Впрочем, и это отличный показатель – 87% от номинала.
Очень высоки и параметры вспомогательных линий: сила тока на канале 3.3 В может достигать 28 А, а на канале 5 В – 30 А. В сумме по ним можно подать до 180 Вт – показатель из серии «даже больше, чем нужно», часто блоки куда большей мощности обходятся 120-130 Вт. Как и обе родственные модели, ATX-400PNF не сертифицирована по стандартам 80 PLUS.

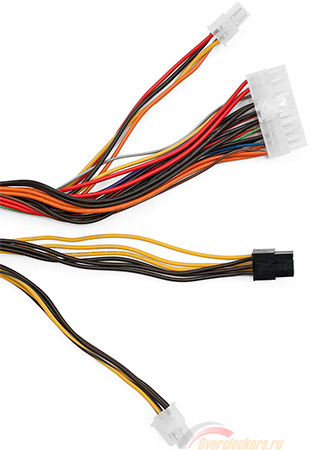

БП снабжен коннекторами ATX Mainboard 20+4-pin и CPU 4-pin (в этом он схож с ATX-400N). Длина шнуров составляет 300 и 320 мм.
реклама
Есть у ATX-400PNF и разъем PCI-e. Что ж, еще раз отметим, что это весомое преимущество на фоне многих недорогих «четырехсоток». Длина шнура – 300 мм.
По количеству разъемов для периферии эта модель является лучшей в подборке: два SATA, шесть Molex (этот «перекос» выдает почтенный возраст ATX-400PNF, сегодня производители делают акцент на SATA) и один коннектор Floppy-дисковода. Длина шнуров – 400 мм (SATA) и 550 мм (Molex).
Итак, как и положено недорогим блокам данной категории, все модели FSP очень схожи между собой и не выделяются интересным дизайном. Вместе с тем разница по мощностным характеристикам весьма значительна, так что самое время переходить к практическим тестам.
Краткие технические характеристики
Наименование модели |
|
|
|
OEM-производитель |
|
|
|
Заявленная мощность, Вт |
|
|
|
Нагрузочная способность линии 12 В, Вт |
|
|
|
Отношение нагрузочной способности линии 12 В к общей мощности блока, % |
|
|
|
Заявленный класс эффективности (сертификат) |
|
|
|
Габариты корпуса, мм |
|
|
|
Масса блока питания, г* |
|
|
|
Типоразмер вентилятора |
|
|
|
Модульная конструкция |
|
|
|
Разъемы |
4-pin CPU; 6-pin PCIe; 2 х SATA; 2 х Molex; 1 х Floppy |
4-pin CPU; 2 х SATA; 2 х Molex; 1 х Floppy |
4-pin CPU; 6-pin PCIe; 2 х SATA; 6 х Molex; 1 х Floppy |
Длина шнуров, мм |
420 (CPU); 400 (PCIe); 450 (SATA); 600 (Molex) |
320 (CPU); 500 (SATA); 600 (Molex) |
320 (CPU); 300 (PCIe); 400 (SATA); 550 (Molex) |
Тестовый стенд
- Материнская плата: Asus P8P67 PRO (BIOS v 1204);
- Процессор: Intel Core i5-2500K (базовая частота 3300 МГц);
- Система охлаждения процессора: Noctua NH-D14 (вентилятор TR-TY140, 1150 об/мин);
- Оперативная память: Corsair TR3X6G1600C7 (DDR3-1600, 7-7-7-20, 2x2 Гбайта, двухканальный режим);
- Видеокарта: Radeon HD 6970;
- Жесткий диск: Western Digital WD10EALX (1000 Гбайт);
- Блоки питания:
- FSP 400-60HNN;
- FSP ATX400N;
- FSP ATX-400PNF;
- Корпус: открытый стенд.
Программное обеспечение:
- Операционная система: Windows 7 x64 Ultimate;
- Драйвер видеокарты: AMD Catalyst 13.4;
- Вспомогательные утилиты:
- MSI Afterburner 2.3.1;
- ASUS TurboV EVO;
- Prime 95 v.27.9;
- Furmark 1.10.6;
- Real Temp 3.7.
Инструментарий и методика тестирования
Методика тестирования уже рассматривалась ранее и приводится в отдельном материале.
Результаты тестов
FSP 400-60HNN
Благодаря высокой нагрузочной способности линии 12 В этот блок оказался способен выполнить всю программу тестирования с нагрузкой до 350 Вт. Отличный результат – по требованиям нашей методики «четырехсотки» должны обеспечивать работу стенда с реальным потреблением не менее 300 Вт.
реклама
КПД
При разных уровнях нагрузки
%
Включите JavaScript, чтобы видеть графики
Для устройства без сертификата 80 PLUS уровень КПД очень неплох. Даже при максимальной нагрузке показатель лишь немного не дотягивает до 80%.
Напряжение по линиям 3.3/5/12 В
При разных уровнях нагрузки
В
Включите JavaScript, чтобы видеть графики
А вот система стабилизации справляется со своими обязанностями не слишком уверенно – обратите внимание на канал 3.3 В. Заметные просадки напряжения на линии 12 В наблюдаются уже при минимальной нагрузке, однако даже на максимуме отклонение не достигает 5%.
Как правило, показатели всех БП небольшой мощности значительно снижаются при переходе между режимами 200 Вт и 250 Вт (во втором случае «фокус нагрузки» смещается на видеокарту). Так произошло и в этот раз.
Скорость вращения вентилятора
При разных уровнях нагрузки
Об/мин
Включите JavaScript, чтобы видеть графики
Скорость вращения вентилятора высока во всех режимах.
Уровень шума
С расстояния 150 мм
При разных уровнях нагрузки
дБ
Включите JavaScript, чтобы видеть графики
Уровень шума – соответствующий. Блок отчетливо слышно даже при минимальном потреблении, с ростом нагрузки гул вентилятора становится все громче.
FSP ATX400N
Максимальная нагрузка для этой модели составила 300 Вт. Допустимый показатель.
КПД
При разных уровнях нагрузки
%
Включите JavaScript, чтобы видеть графики
По уровню КПД ATX400N уступает FSP 400-60HNN 1-2%. Разница невелика.
Напряжение по линиям 3.3/5/12 В
При разных уровнях нагрузки
В
Включите JavaScript, чтобы видеть графики
А вот качество стабилизации у ATX400N выше, хотя просадки напряжения на линии 12 В заметны и в этом случае. Очевидно, переход между режимами 200 и 250 Вт тяжело дается и этой модели.
Скорость вращения вентилятора
При разных уровнях нагрузки
Об/мин
Включите JavaScript, чтобы видеть графики
С ростом потребления скорость вращения крыльчатки вентилятора возрастает незначительно. Разница между «минимумом» и «максимумом» составляет всего 120 об/мин.
Уровень шума
С расстояния 150 мм
При разных уровнях нагрузки
дБ
Включите JavaScript, чтобы видеть графики
Шумовые характеристики ATX400N неплохи. Даже при максимальной нагрузке вентилятор издает не слишком громкий гул. Такие показатели могут не устроить борцов за тишину, но в целом вполне приемлемы.
FSP ATX-400PNF
Максимальная нагрузка для этой модели также составила 300 Вт.
КПД
При разных уровнях нагрузки
%
Включите JavaScript, чтобы видеть графики
По уровню КПД ATX-400PNF не выделяется на фоне своих собратьев – показатель достигает отметки 80% только при невысокой нагрузке.
Напряжение по линиям 3.3/5/12 В
При разных уровнях нагрузки
В
Включите JavaScript, чтобы видеть графики
По качеству стабилизации ATX-400PNF и ATX400N равноценны.
Скорость вращения вентилятора
При разных уровнях нагрузки
Об/мин
Включите JavaScript, чтобы видеть графики
Сильная сторона этого блока – очень невысокая скорость вращения крыльчатки вентилятора.
Уровень шума
С расстояния 150 мм
При разных уровнях нагрузки
дБ
Включите JavaScript, чтобы видеть графики
Шумовые характеристики – лучшие в данной подборке блоков питания FSP. При минимальной нагрузке блок едва слышно, да и в более тяжелых режимах вентилятор издает лишь тихий гул.
