Тестовый стенд
Тестирование материнской платы ASRock Z97 Extreme6 проводилось в составе следующей конфигурации:
- Материнская плата: ASRock Z97 Extreme6, версия BIOS 1.40;
- Процессор: Intel Core-i7 4790K (4000 МГц);
- Кулер: Noctua NH-D14;
- Термоинтерфейс: Gelid GC-Extreme;
- Память: 2 x 4 Гбайта DDR3 2800, Kingston HyperX;
- Видеокарта: ASUS ROG Striker GTX 760 Platinum (1006 / 1072 / 7000 МГц (ядро/boost/память));
- Накопитель SSD: Samsung 840 PRO 512 Гбайт;
- Информационная панель: Zalman ZM-MFC3;
- Блок питания: Enermax Revolution, 850 Ватт;
- Корпус: Corsair Graphite 600T.
Испытание платы и разгон
Несмотря на приставку Extreme, тестируемая материнская плата не предназначена для экстремального разгона. Для этого у ASRock есть специальная серия, которая называется OC Formula.
Здесь же перед нами находится обычная рабочая лошадка. Конечно, как и любая другая современная модель, она оснащена функциями разгона, но в данном случае это просто бонус к широким функциональным возможностям. Тем не менее, если инструментарий есть, грех им не воспользоваться. К тому же меню настроек BIOS очень простое и понятное. Все настройки применяются без каких-либо сложностей, а при переразгоне устройство загружается со стандартными значениями, поэтому мне даже не пришлось задействовать кнопку Clr CMOS.
реклама

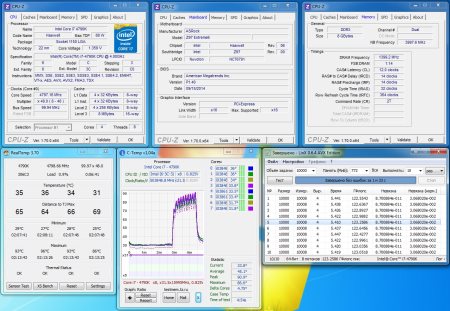

С памятью было решено не мудрить и сразу установить один из двух профилей XMP, а для разгона процессора оказалось достаточно поднять напряжение до 1.37 В и установить коэффициент в значение 48.
Как можно видеть, все до банального просто. Правда, разгон шиной уже традиционно не заладился. Были перепробованы все варианты, но, судя по всему, опять возникли трудности со страйпом.
Производительность и тепловой режим
Тестирование ASRock Z97 Extreme6 проводилось в корпусе Corsair Graphite 600T, с открытой боковой стенкой, при комнатной температуре 25°C в следующих режимах:
- ASRock Z97 Extreme6, Intel Core i7-4790K (4000 МГц), память 1600 МГц, тайминги 11-11-11-28-1Т, ASUS Striker GTX 760 Platinum;
- ASRock Z97 Extreme6, Intel Core i7-4790K @ 4800 МГц (48 х 100), память 2800 МГц, тайминги 12-14-14-35-2Т, ASUS Striker GTX 760 Platinum.
Тесты проводились под операционной системой Windows 7 x64 SP1, прогонялись по пять раз, потом выбирались средние значения.
Overall Score, Marks
Включите JavaScript, чтобы видеть графики
CPU Score, Marks
Включите JavaScript, чтобы видеть графики
Overall Score, Marks
Включите JavaScript, чтобы видеть графики
CPU Score, Marks
Включите JavaScript, чтобы видеть графики
реклама
Performance, Marks
Включите JavaScript, чтобы видеть графики
Ice Storm, Marks
Включите JavaScript, чтобы видеть графики
Cloud Gate, Marks
Включите JavaScript, чтобы видеть графики
Fire Strike, Marks
Включите JavaScript, чтобы видеть графики
Overall Score, Marks
Включите JavaScript, чтобы видеть графики
Creative, Marks
Включите JavaScript, чтобы видеть графики
1CPU, Marks
Включите JavaScript, чтобы видеть графики
xCPU, Marks
Включите JavaScript, чтобы видеть графики
OpenGL, FPS
Включите JavaScript, чтобы видеть графики
CPU, FPS
Включите JavaScript, чтобы видеть графики
OpenGL, FPS
Включите JavaScript, чтобы видеть графики
CPU, cb
Включите JavaScript, чтобы видеть графики
Synthetic CPU, MC
Включите JavaScript, чтобы видеть графики
Synthetic CPU, MG
Включите JavaScript, чтобы видеть графики
Synthetic CPU, FG
Включите JavaScript, чтобы видеть графики
Memory read, Мбайт/с
Включите JavaScript, чтобы видеть графики
Memory write, Мбайт/с
Включите JavaScript, чтобы видеть графики
Memory copy, Мбайт/с
Включите JavaScript, чтобы видеть графики
Memory latency, нс
Включите JavaScript, чтобы видеть графики
Memory read, Мбайт/с
Включите JavaScript, чтобы видеть графики
Memory write, Мбайт/с
Включите JavaScript, чтобы видеть графики
Memory copy, Мбайт/с
Включите JavaScript, чтобы видеть графики
Memory latency, нс
Включите JavaScript, чтобы видеть графики
Reached memory score, Гбайт/с
Включите JavaScript, чтобы видеть графики
HWbot.org, Marks/с
Включите JavaScript, чтобы видеть графики
Average CPU Integer, Mips
Включите JavaScript, чтобы видеть графики
Average CPU String, Mips
Включите JavaScript, чтобы видеть графики
kNodes
Включите JavaScript, чтобы видеть графики
1M, секунды
Включите JavaScript, чтобы видеть графики
8M, секунды
Включите JavaScript, чтобы видеть графики
32M, секунды
Включите JavaScript, чтобы видеть графики
1024M, секунды
Включите JavaScript, чтобы видеть графики
реклама
Кбайт/с
Включите JavaScript, чтобы видеть графики
catia-04, fps
Включите JavaScript, чтобы видеть графики
creo-01, fps
Включите JavaScript, чтобы видеть графики
energy-01, fps
Включите JavaScript, чтобы видеть графики
maya-04, fps
Включите JavaScript, чтобы видеть графики
medical-01, fps
Включите JavaScript, чтобы видеть графики
showcase-01, fps
Включите JavaScript, чтобы видеть графики
snx-02, fps
Включите JavaScript, чтобы видеть графики
sw-03, fps
Включите JavaScript, чтобы видеть графики

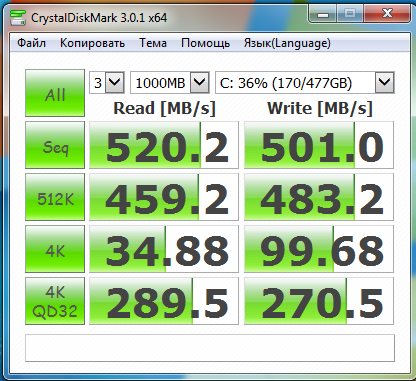

SATA 6 Гбит/с
Посмотрим теперь на температуру радиаторов.
Простой | Нагрузка, °C
Включите JavaScript, чтобы видеть графики
Простой | Нагрузка, °C
Включите JavaScript, чтобы видеть графики
Простой | Нагрузка, °C
Включите JavaScript, чтобы видеть графики
Встроенный звук
Звуковой кодек представлен микросхемой Realtek ALC1150. Прослушивание осуществлялось при помощи головных телефонов Sennheiser HD201, Zalman ZM-RS6F и акустики Microlab PRO 1.
Звук на данной системной плате ничем не примечателен. Примененные аудио-конденсаторы не помогли кодеку обзавестись качественным объемным звучанием.
Заключение
За последнее время это уже третья материнская плата ASRock на чипсете Intel Z97, которая побывала у меня на тестировании. Ранее через мои руки прошли ASRock Fatal1ty Z97X Killer и ASRock Z97E-ITX/ac, на их фоне герой обзора выделяется не только ценой, но и возможностями.
Самым главным в случае с ASRock Z97 Extreme6 оказался отличный разгон процессора, который был проведен без каких-либо усилий. А ее функциональные возможности вполне соответствуют классу продукта. Можно отметить поддержку всех современных интерфейсов и мультиграфических технологий, наличие дополнительных контроллеров и возможность установки беспроводного модуля.
Все разъемы и слоты расположены удобно, есть средства диагностики в виде индикатора POST-кодов загрузки и инициализации. Один лишь порт USB, распаянный на плате, заслуживает отдельной благодарности. На плате представлены широкие средства безопасности: HDD Saver, две независимые микросхемы BIOS с возможностью переключения и фирменный облачный сервис ASRock Cloud. А само меню BIOS выполнено очень красиво, информативно и удобно. Да и к комплекту поставки не придерешься.
Теперь что касается недостатков. Первый из них – печатная плата, которая по-прежнему гнется. На первый взгляд, это не столь страшно, благо есть трехлетняя гарантия, да и принцип «установил и забыл» никто не отменял. Но если вы часто осуществляете снятие и монтаж материнской платы на стенде или в корпусе, то о такой особенности стоит знать. Затем, если уж предусмотрена возможность установки беспроводного mini PCI-e модуля, то можно было бы позаботиться об антеннах и проводах. Сами платы найти нетрудно, а вот дополнительное оборудование придется поискать. А уж если решили распаивать два сетевых контроллера, можно было бы полностью положиться на Intel, а не искать компромиссы в виде Realtek.
Однако все это не может испортить общее впечатление от продукта, поскольку данная материнская плата действительно универсальна.
Выражаем благодарность:
- Компании ASRock за предоставленную на тестирование материнскую плату ASRock Z97 Extreme6.
