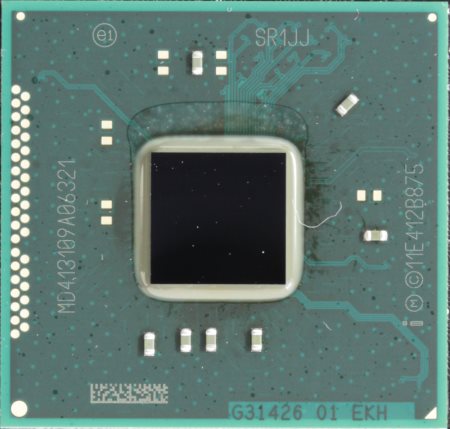

Под радиатором прячется набор логики Intel Z97.

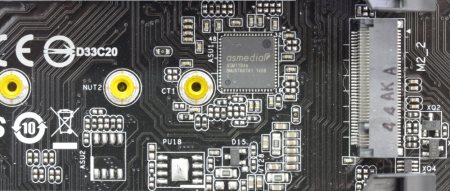

Мы уже отмечали его сходство с Intel Z87, да и функционал в целом очень похож. Основное отличие заключается в поддержке нового стандарта накопителей с разъемом M.2. Один такой коннектор находится на плате.
Он обеспечивает теоретическую пропускную способность около 10 Гбит/с. Пока данный стандарт только набирает обороты и скорости еще далеки до теоретических. Однако задел на будущее есть у этой платы уже сегодня.
реклама

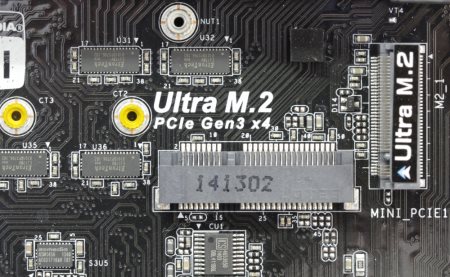

Кроме этого, на плате можно обнаружить более производительный интерфейс, который называется Ultra M.2. Этот интерфейс более производительный поскольку обеспечивает подключение по стандарту PCI-e x4 Gen3, вместо PCI-e x2 Gen2 как у обычного M.2.
Рядом еще распаян разъем mini PCI-e, в который можно установить беспроводной модуль. В комплекте его нет и более того, нет проводов и антенн, поэтому весь этот набор придется докупать отдельно. Кроме этого, разъем mini PCI-e совмещен с третьим слотом PCI-e. Установка накопителя в Ultra M.2 тоже не пройдет даром. Верхний слот PCI-e x16 будет работать в режиме x8, а средний - x4.

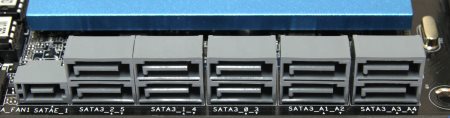

С правой стороны, внизу находится десять портов SATA 3. Два из них образуют один канал SATA Express. Они же задействованы для обеспечения разъема М.2.

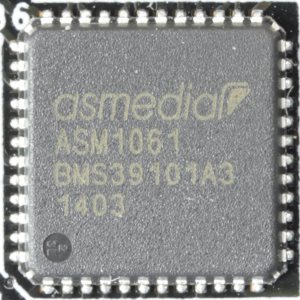

Понятно, что такое количество чипсет не поддерживает, а значит, не обошлось без дополнительных контроллеров. Они представлены двумя микросхемами ASMedia ASM1061. Кстати, один такой порт совмещается с разъемом eSATA на задней панели.

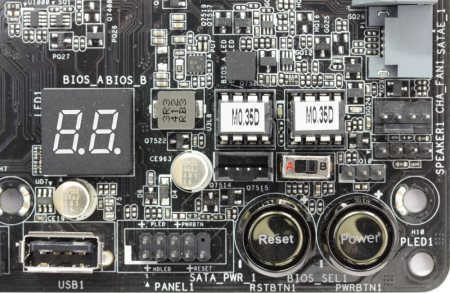

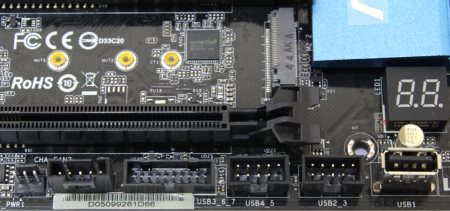

В правом нижнем углу расположена колодка для подключения кнопок и индикаторов корпуса. Здесь же находятся кнопки Power и Reset, переключатель BIOS, разъем HDD Saver, сдвоенный семисегментный индикатор POST-кодов загрузки и инициализации, а также один разъем USB 2.0.
реклама
Рядом находятся еще две колодки для подключения четырех устройств этого же стандарта.

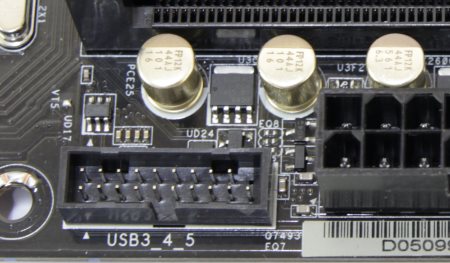

На задней панели таких портов нет, там есть только шесть более современных USB 3.0. Кроме этого, на плате есть еще две колодки для подключения четырех таких устройств. Одну из них можно заметить рядом с колодками USB 2.0, а другая расположилась рядом с основным коннектором питания ATX.

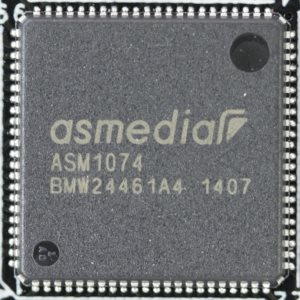

Понятно, что чипсет не поддерживает такое количество портов, поэтому снова не обошлось без специального контроллера, а точнее двух: ASMedia ASM1042 и ASM1074.

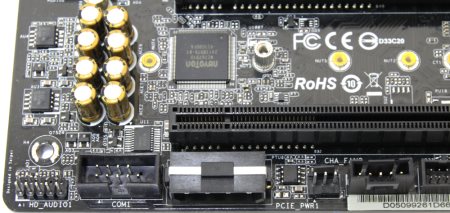

В левом нижнем углу разместились колодка COM порта, разъем питания Molex и коннектор для подключения к плате расширения Thunderbolt.
Самой этой платы в комплекте нет и, скорее всего, ее придется приобретать отдельно.

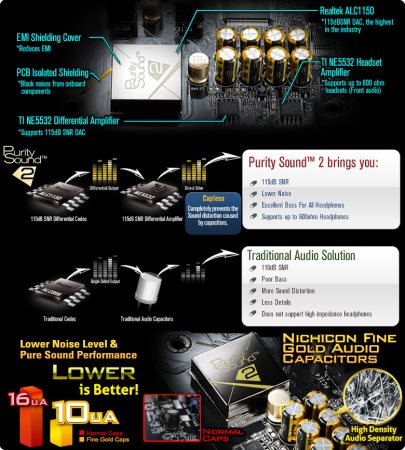

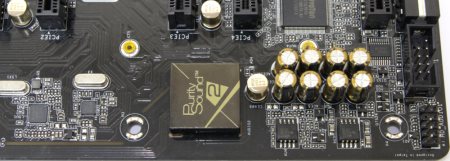

По левой стороне внизу расположился звуковой кодек, который отделен от остальной части печатной платой специальной полоской без слоев металлизации. Таким образом считается, что электромагнитное воздействие на звук будет минимальным.
Для этих же целей микросхема звукового кодека Realtek ALC1150 закрыта специальной декоративной крышкой. Здесь используются специальные музыкальные конденсаторы производства компании Nichicon, а операционные усилители представлены микросхемами Texas Instruments TI NE5532.
реклама

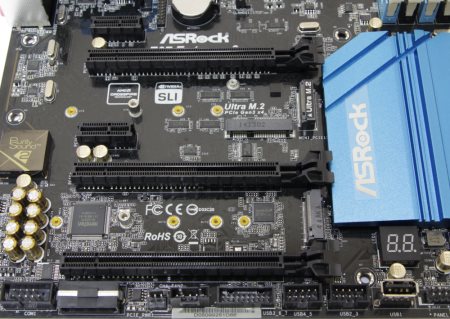

Как уже сообщалось ранее, слотов расширения здесь не так уж много, всего пять штук.
Это объясняется тем, что между ними специально отведено пространство для монтажа накопителей типа M.2 и одного устройства mini PCI-e. Итак, здесь можно обнаружить два слота PCI-e x1 Gen2 и три слота PCI-e x16.
Верхний и средний PCI-e x16 относятся к третьему поколению и работают непосредственно от процессора по формулам х16+х0 или х8+х8, а когда установлен накопитель Ultra M.2, то х8+х4. Из мультиграфических технологий поддерживается как SLI так и CrossFire.

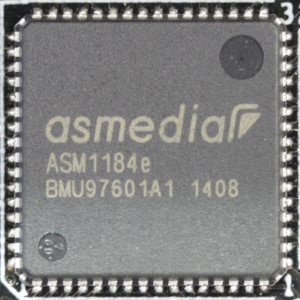

Самый нижний слот PCI-e x16 обеспечивает работу по стандарту PCI-e x4 Gen2. Для его реализации понадобился еще один контроллер ASMedia ASM1184e, который распаян рядом.

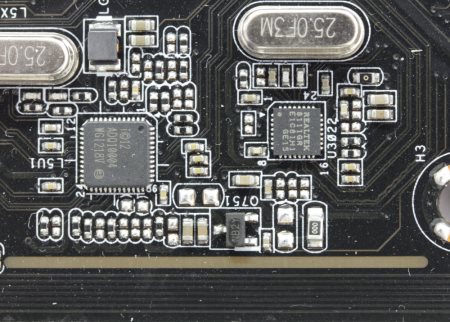

На материнской плате находится два гигабитных сетевых контроллера. Они реализованы разными микросхемами. Один представлен Intel I218V.

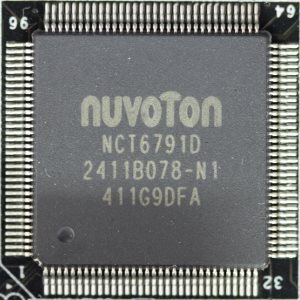

Другой – Realtek RTL8111GR. Как видите, оба находятся рядом. Между двумя нижними слотами PCI-e x16 распаяна микросхема контроллера ввода/вывода и системного мониторинга Nuvoton NCT6791D.
На задней панели расположились следующие интерфейсы.
- Один разъем PS/2 для подключения клавиатуры или мыши;
- Шесть разъемов USB 3.0;
- Один разъем eSATA;
- Один видеовыход HDMI;
- Один видеовыход DVI-I;
- Один видеовыход Display Port;
- Два гигабитных сетевых разъема RJ-45;
- Пять аудиоразъемов типа minijack;
- Один оптический разъем S/PDIF Out;
- Кнопка ClrCMOS.
Технические характеристики
Поддерживаемые процессоры | Core i3, i5, i7 четвертого и пятого поколения в исполнении Socket 1150 |
Системная шина, частота | DMI 2.0 (20 Гбит/с) |
Системная логика | Intel Z97 |
Оперативная память | 4 x 240-pin DDR3 DIMM, двухканальный режим, до 32 Гбайт при частоте 1066 / 1333 / 1600 / 1866 / 2000 (разгон) / 2133 (разгон) 2200 (разгон) / 2400 (разгон) / 2600 (разгон) / 2666 (разгон) / 2800 (разгон) / 2933 (разгон) / 3200 (разгон) /МГц |
Слоты расширения | 2 - PCIe 3.0 x16 (x8+x8) 1 - PCIe 2.0 x16 (x4) 2 – PCIe 2.0 x1 1 - mini PCI-e |
Поддержка Multi-GPU | SLI, CrossFireX |
Поддержка SATA/RAID | 6x SATA 6.0 Гбит/с портов – Intel Z97; RAID 0, 1, 5, 0+1, JBOD; 1x SATA Express порт – Intel Z97; 1x PCI-e M2 порт – Intel Z97; 4x SATA 6.0 Гбит/с порта – ASMedia ASM1061; RAID 0, 1 |
Поддержка mSATA/M.2/Ultra M.2 | Нет/Да/Да |
Сеть | 1x Intel I218V 1x Realtek RTL8111GR |
Аудио | Realtek ALC1150 – 8-канальный HD аудиокодек |
USB 2.0 | 1+4x USB 2.0 (Intel Z97) |
USB 3.0 | 4x USB 3.0 (Intel Z97) 2x USB 3.0 (ASMedia ASM1042AE) 4x USB 3.0 (ASMedia ASM1074AE) |
IEEE-1394 | нет |
Системный мониторинг | Nuvoton NCT6791D |
Питание материнской платы | ATX 24-pin, 8pin ATX 12V |
Разъемы и кнопки задней панели | 1x PS/2 6х USB 3.0 2x RJ45 1x HDMI 1x DVI-I 1x Display Port 5x 3,5 мм Jack 1х Optical S/PDIF Out 1x Clr CMOS |
Фирменные технологии |
|
Размеры, мм | 305 x 244 |
Форм-фактор | ATX. |
Возможности BIOS
Разумеется, на такой современной материнской плате должен быть соответствующий BIOS с красивой графической оболочкой. Именно такой мы здесь и обнаруживаем. Пунктов очень много, расположены они логично, все удобно и всегда находится под рукой.
Пробежаться по меню настроек можно при помощи прилагаемого видеоролика.
Отлично видно, что меню очень обширное, причем разгону отведен огромный раздел, где можно часами осуществлять тонкие настройки. Кроме этого, есть пункт автоматического разгона, где система сама подбирает параметры, исходя из модели установленного процессора.
