Технические характеристики
Поддерживаемые процессоры | Core i3, i5, i7 четвертого и пятого поколения, Xeon E3-1200/12x5 v.3 в исполнении Socket 1150 |
Системная шина, частота | DMI 2.0 (20 Гбит/с) |
Системная логика | Intel Z97 |
Оперативная память | 4 x 240-pin DDR3 DIMM, двухканальный режим, до 32 Гбайт при частоте 1066 / 1333 / 1600 / 1866 / 2000 (разгон) / 2133 (разгон) 2200 (разгон) / 2400 (разгон) / 2600 (разгон) / 2666 (разгон) / 2800 (разгон) / 3000 (разгон) / 3100 (разгон) / 3300 (разгон) МГц |
Слоты расширения | 4 - PCIe 3.0 x16 (x8+x8+x8+х8) 1 – PCIe 2.0 x4 2 – PCIe 2.0 x1 |
Поддержка Multi-GPU | SLI, CrossFireX |
Поддержка SATA/RAID | 4x SATA 6.0 Гбит/с порта – Intel Z97; RAID 0, 1, 5, 0+1, JBOD; 1x SATA Express порт – Intel Z97; 1x SATA Express порт – ASMedia ASM106SE; 1x PCI-e M2 порт – Intel Z97 |
Поддержка mSATA/M.2 | Нет/Да; |
Сеть | 1х Intel I218LM 1х Intel I210-AT |
Аудио | Realtek ALC1150 – 8-канальный HD аудиокодек |
USB 2.0 | 2+4x USB 2.0 (Intel Z97) |
USB 3.0 | 4x USB 3.0 (Intel Z97) 4x USB 3.0 (ASMedia ASM1074) 2x USB 3.0 (ASMedia ASM1042) |
IEEE-1394 | 1x IEEE1394 (VIA VT6315N) |
Системный мониторинг | Nuvoton NCT6791D |
Питание материнской платы | ATX 24-pin, 2x 8pin ATX 12V, 6pin PCI-e |
Разъемы и кнопки задней панели | 2x USB 2.0/1.1 6х USB 3.0 2x RJ45 1x HDMI 1x Display Port 1x mini Display Port 6x 3,5 мм Jack 1х Optical S/PDIF Out 1x BIOS Flashback 1x Q-Code Logger |
Фирменные технологии | EZ Flash 2 Ai Suite 3 Crash Free BIOS 3 5 Way Optimization MemOK! Q-LED Q-FAN Q-Connector Q-Shield Q-Slot Q-DIMM FAN Xpert 3 My Logo 2 Ai Charger+ USB Charger+ Q-Code Logger Turbo LAN Disk Unlocker USB 3.0 Boost EZ XMP |
Размеры, мм | 305 x 244 |
Форм-фактор | ATX. |
Возможности BIOS
Как и на других моделях, основанных на девятой серии чипсетов Intel, здесь произошли определенные изменения в оформлении меню настроек BIOS. В разных линейках серии используется различное оформление внешнего вида меню. По сути, меняется только оболочка, а пункты меню остаются такими же.
реклама
Именно поэтому вместо подробного разбора BIOS можно посмотреть видеоролик, в котором показаны все его закоулки.
Стоит отметить, что при переразгоне (особенно памяти) система не всегда загружается с заводскими установками и начинается циклический «ребут». Приходится при запуске сразу же зажимать кнопку Power и принудительно осуществлять выключение. Только после этой операции система стартует с выдачей сообщения о переразгоне.
С моей точки зрения используемая на момент тестирования прошивка BIOS была немного «сыровата». Это выражалось в плохой работе с модулями памяти Samsung и невозможности старта при ручной установке некоторых напряжений. Остается надеяться, что ситуация заметно улучшится после обновления BIOS.
Тестовый стенд
Тестирование материнской платы ASUS Z97-WS проводилось в составе следующей конфигурации:
- Материнская плата: ASUS Z97-WS, версия BIOS 0901;
- Процессор: Intel Core i7-4770K (3500 МГц);
- Кулер: Noctua NH-D14;
- Термоинтерфейс: Gelid GC-Extreme;
- Память: 2 x 4 Гбайта DDR3 2800, Kingston HyperX;
- Видеокарта: ASUS ROG Striker GTX 760 Platinum (1006 / 1072 / 7000 МГц (ядро/boost/память));
- Накопитель SSD: Samsung 840 PRO, 512 Гбайт;
- Информационная панель: Zalman ZM-MFC3;
- Блок питания: Enermax Revolution, 850 Ватт;
- Корпус: Corsair Graphite 600T.
Испытание платы и разгон
реклама
На мой взгляд, не стоит слишком требовательно относиться к этой материнской плате в плане разгона, поскольку предназначение у нее другое. Другое дело, если бы перед нами была модель серии ROG (например, еще не вышедшая Maximus VII Extreme), которая лучше подходит для экстремального разгона.
Итак, было решено еще раз убедиться, что процессор возьмет положенную ему частоту.
Правда, сначала я немного погорячился и установил все значения напряжений вручную, благо в меню BIOS есть такой пункт. После этого пришлось сбрасывать BIOS и потом частично оставлять автоматические настройки. Для памяти сразу же был включен один из XMP профилей, но не 2800 МГц, а 2600 МГц с меньшими таймингами.

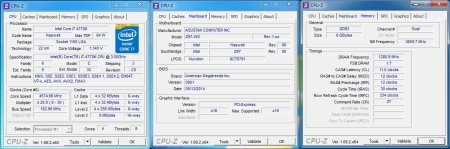

После тестирования материнской платы в приложениях настал черед максимальной частоты системной шины. Результат получился неплохой.
Во многом это объясняется тем, что корректно работал страйп 166 МГц, поэтому получить такой результат было несложно.
Производительность и тепловой режим
Тестирование ASUS Z97-WS проводилось в корпусе Corsair Graphite 600T, с открытой боковой стенкой, при комнатной температуре 24°C в следующих режимах:
- ASUS Z97-WS, Intel Core i7-4770K (3500 МГц), память 1600 МГц, тайминги 11-11-11-28-1Т, ASUS ROG Striker GTX 760 Platinum;
- ASUS Z97-WS, Intel Core i7-4770K @ 4600 МГц (46 х 100), память 2666 МГц, тайминги 11-13-13-32-2Т, ASUS ROG Striker GTX 760 Platinum.
Тесты проводились под операционной системой Windows 7 x64 SP1, прогонялись по пять раз, потом выбирались средние значения.
