Дизайн и особенности платы

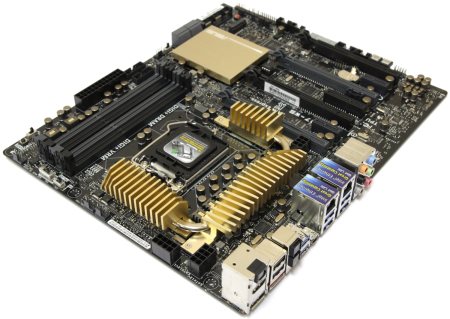

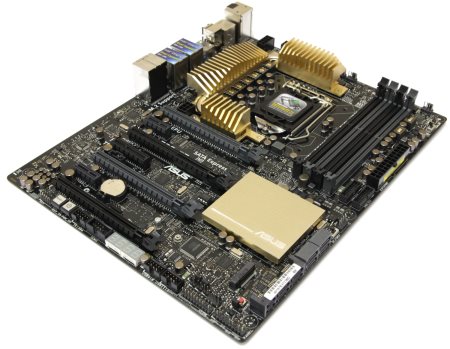

ASUS Z97-WS – полноразмерная системная плата формата ATX.
На мой взгляд, по сравнению с привычными рабочими станциями, которые зачастую больше форматов XL-ATX и E-ATX, ее можно даже назвать компактной.
реклама
С учетом того, что данная материнская плата может разместить на себе сразу четыре графических ускорителя, размер действительно можно считать небольшим. Что касается дизайна, то в случае продукции ASUS весьма уместен слоган «In search of incredible».

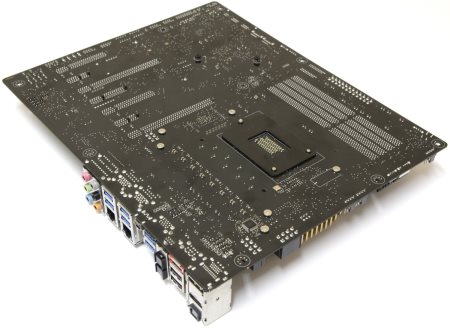

С обратной стороны рассматриваемой модели распаяно совсем немного элементов.
Активного охлаждения радиаторов не предусмотрено, поэтому такой дизайн именуется Fanless Design и относится к достоинствам данного устройства.

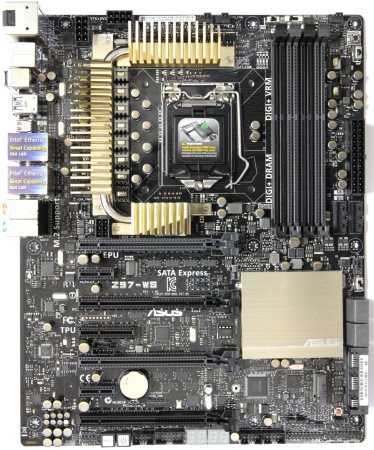

После снятия радиаторов заметно, что свободного места на лицевой стороне практически нет.
реклама
Считается, что для обеспечения дополнительной стабильности и надежности требуется усиленное питание. Тем более оно необходимо при полном оснащении.

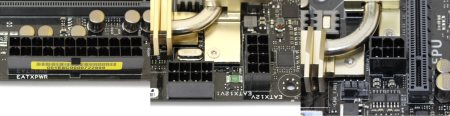

Именно поэтому подача питания здесь осуществляется при помощи основного 24-х контактного разъема ATX, двух дополнительных 8-ми контактных и еще одного коннектора 6-pin PCI-e.
Справедливости ради, стоит отметить, что материнская плата работает и при подключении по формуле 24+8, а два остальных разъема нужны скорее для подстраховки. Во всяком случае, никакой разницы между частичной и полной схемой подачи питания не отмечалось. В случае скромного тестового стенда это никак не отразилось ни на разгоне, ни на стабильности.

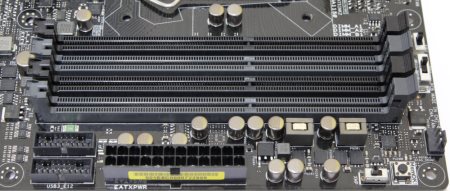

Для поддержки оперативной памяти типа DDR3 предусмотрено четыре слота черного и серого цветов.
Традиционно с одной стороны каждого разъема находится защелка, а с другой фиксатор. Поэтому модули памяти удобно не только вставлять, но и извлекать.
Производителем заявлена поддержка следующих режимов работы DDR3: 1066, 1333, 1600, (1866, 2133, 2400, 2600, 2666, 2800, 2933, 3000, 3100, 3200, 3300 (разгон)) МГц. Штатное напряжение модулей составляет 1.5 В, предусмотрена возможность его увеличения. Согласно спецификации максимальный объем памяти может достигать 32 Гбайт, при этом можно устанавливать только модули без буферизации и ECC. Поддерживается технология XMP 1.3.

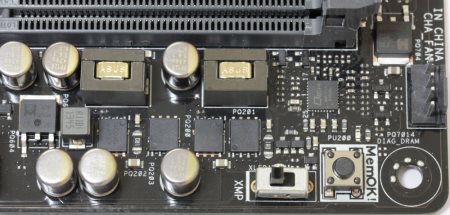

Питание памяти выполнено по двухфазной схеме.

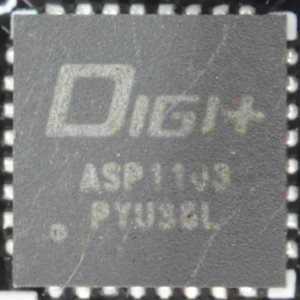

Для этих целей предусмотрен отдельный ШИМ-контроллер с внутренней маркировкой Digi+ ASP 1103, который распаян в правом верхнем углу платы.
Питание процессора выполнено по восьмифазной схеме.

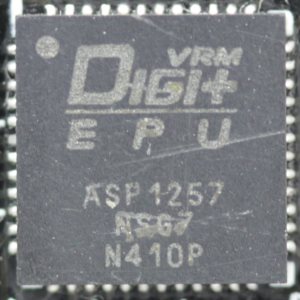

В качестве основного ШИМ-контроллера используется микросхема с маркировкой Digi+ VRM ASP1257.
реклама

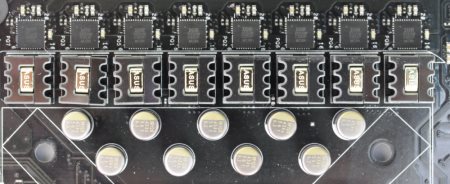

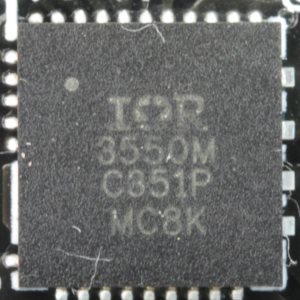

Катушки индуктивности выглядят необычно, но похожие нам уже встречались на других материнских платах компании ASUS. А вместо привычных транзисторов здесь применены сборки компании International Rectifier с маркировкой 3550M.
Их количество совпадает с числом фаз. Все они расположены слева от процессорного разъема.

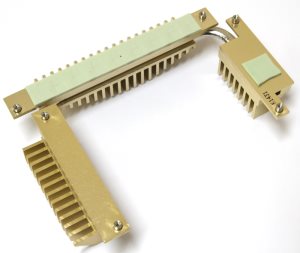

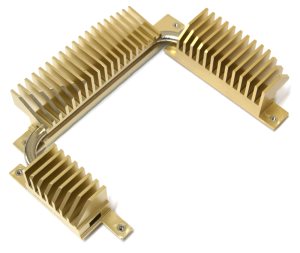

Несмотря на это, система охлаждения состоит из трех радиаторов, соединенных тепловой трубкой.
Под верхним расположен ШИМ-контроллер, под боковым – транзисторные сборки, а внизу – микросхема-коммутатор линий PCI-e. Все радиаторы выполнены из алюминиевого сплава и окрашены в золотистый цвет. В качестве термоинтерфейса используются светло-зеленые терморезинки толщиной около 1 мм. Крепление осуществляется с обратной стороны при помощи шести винтов.

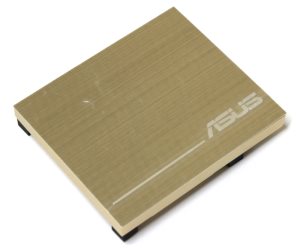

Еще один радиатор отводит тепло от набора системной логики Intel Z97.

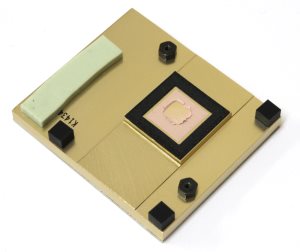

Его конструкция примитивна до безобразия. За основу взят брусок из алюминиевого сплава, окрашенный в золотистый цвет. Сверху в тон ему приклеена тонкая декоративная пластинка из такого же материала, снабженная логотипом компании. С обратной стороны видно, что в качестве интерфейса используется розовая «терможвачка». А по периметру основания можно обнаружить защитную рамку из мягкого пористого материала. Дополнительно по краям радиатора приклеены специальные кубики из черной резины, которые препятствуют возникновению перекосов при монтаже.

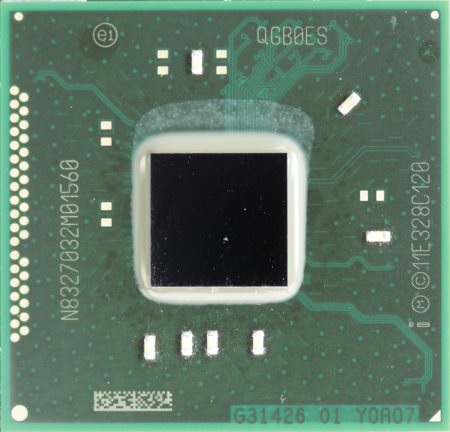

После снятия радиатора можно посмотреть на сам чипсет.
Его характеристики мало чем отличаются от Intel Z87. Например, на видеоадаптер здесь выделяются те же шестнадцать линий PCI-e Gen3, но это скорее зависит от процессора.

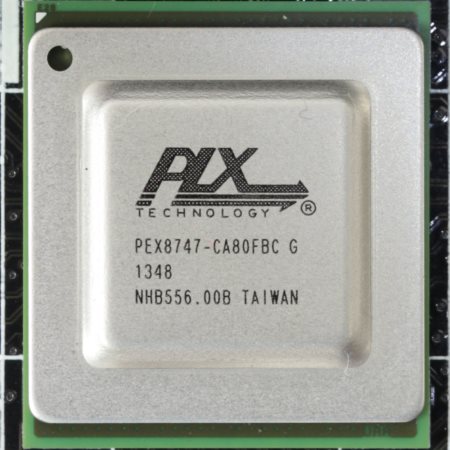

Поэтому для обеспечения четырех каналов PCI-e по x8 понадобился специальный контроллер-коммутатор, который представлен микросхемой PLX PEX8747. Он распаян непосредственно под процессорным сокетом и накрывается одним из радиаторов.
