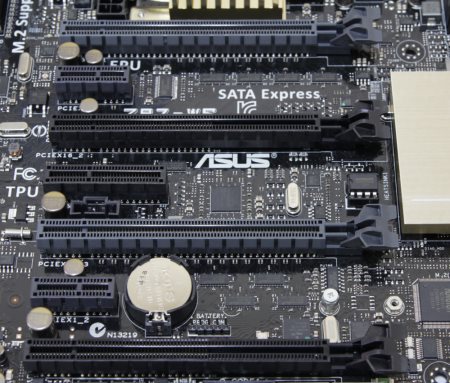

Соответственно полный набор слотов расширения выглядит следующим образом.

Среди них можно обнаружить два PCI-e x1, один PCI-e x4 и четыре PCI-e x16. Из мультиграфических технологий поддерживается как SLI, так и CrossFire. Возможные варианты выделения линий: x16+x16 или x8+x8+x8+x8.

Сами разъемы расположены таким образом, что можно установить четыре видеоадаптера с двухслотовой системой охлаждения. Лично мне такой вариант не очень нравится. Начнем с того, что у меня так и не получилось поставить видеокарту в верхний слот из-за того, что мешался процессорный кулер. Это стоит учитывать при необходимости размещения в нем ускорителя. Выходом здесь может быть использование СВО. Другая проблема возникает при установке видеокарты в нижнем слоте. То, что длинная модель перекроет все нижние разъемы, кнопки и джамперы – это полбеды. У корпуса должен быть определенный запас по высоте, а в идеале он должен поддерживать стандарт XL-ATX. Этот нюанс стоит учитывать до покупки.

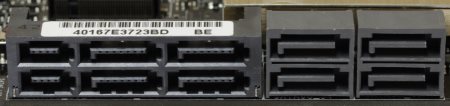

Набор логики Intel Z97 подразумевает вывод шести каналов SATA 6 Гбит/с для подключения приводов и накопителей. Однако на самой материнской плате распаяно всего четыре таких разъема.

Оказывается, еще два ушли на реализацию нового интерфейса SATA Express. Он обеспечивает теоретическую пропускную способность около 10 Гбит/с. Данный стандарт пока только набирает обороты, и скорости еще далеки до теоретических. Однако задел на будущее у этой материнской платы уже есть.

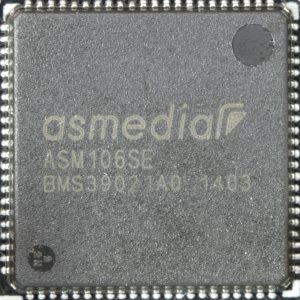

Второй порт SATA Express представлен отдельным контроллером ASMedia ASM106SE.

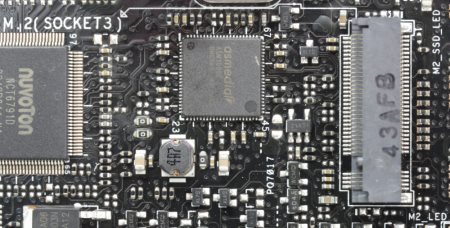

Рядом можно обнаружить еще один новомодный интерфейс для накопителей – M.2.

Его скоростные характеристики сопоставимы с предыдущим, только он получается более компактным. Использование подобного накопителя в составе рабочей станции лично для меня выглядит сомнительно. Да, скорость это важный, но не основной показатель. Гораздо важнее целостность данных, а значит, не обойтись без RAID массива типа 1 или 5, которые для данного интерфейса пока не предусмотрены. Возможно, вместо него стоило бы установить какой-нибудь дополнительный контроллер для обеспечения еще четырех портов SATA 6 Гбит/с.

Что касается шины USB, то в ее случае все еще интереснее. Начнем с того, что портов USB 2.0 банально мало. Чипсет поддерживает десять штук, а на материнской плате их всего шесть. Два находятся на задней панели и еще четыре в виде двух колодок расположены в самом низу. И при установке всех видеокарт ситуация ухудшится. Может получиться так, что дополнительную планку просто некуда будет вывести. На первый взгляд, это все мелочи, но для работы хотелось бы больше таких портов изначально.

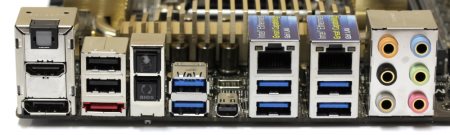

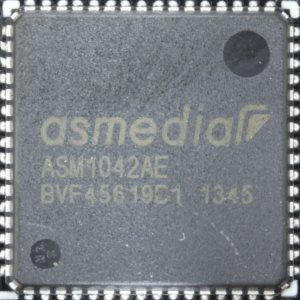

Ситуацию может спасти большое количество портов USB 3.0. Но и здесь все не так просто. На задней панели находится шесть подобных разъемов. Четыре из них представлены чипсетом, а еще два отдельным контроллером ASMedia ASM1042.

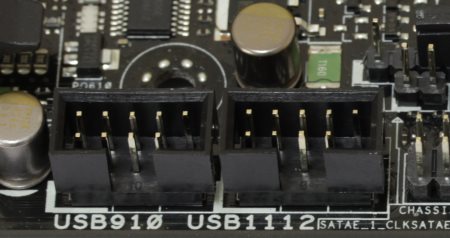

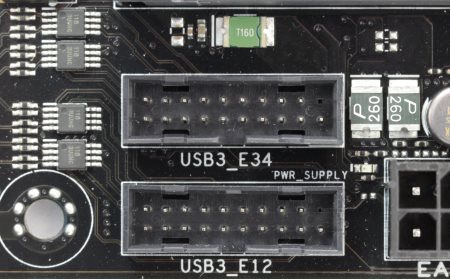

Кроме того, на системной плате можно обнаружить еще две колодки для четырех портов, которые размещены недалеко от основного коннектора питания ATX.

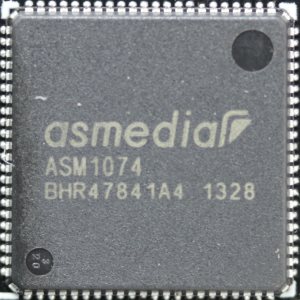

Они реализованы при помощи микросхемы ASMedia ASM1074, которая является USB-концентратором, поэтому для его питания используется один порт встроенного контроллера Intel Z97.

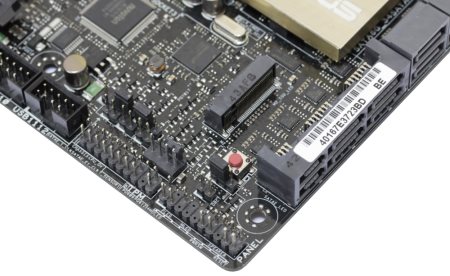

В правом нижнем углу находится разъем для подключения кнопок и индикаторов корпуса.

Рядом распаяна еще одна гребенка для установки TPM модуля. Выше можно обнаружить ряд переключателей и кнопку без опознавательных знаков. На самом деле она служит для сброса настроек BIOS.

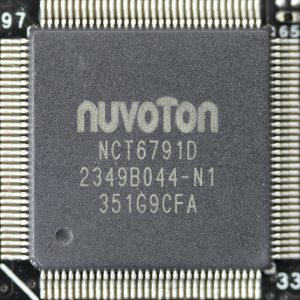

Неподалеку расположен контроллер ввода/вывода, который представлен микросхемой Nuvoton NCT6791D.

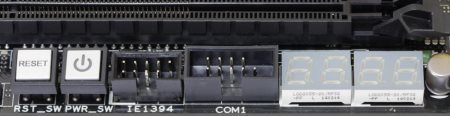

Непосредственно под нижним слотом PCI-e x16 находятся две кнопки (Power и Reset), две колодки (IEEE1394 и COM) и два сдвоенных семисегментных индикатора, которые отображают коды загрузки и инициализации.

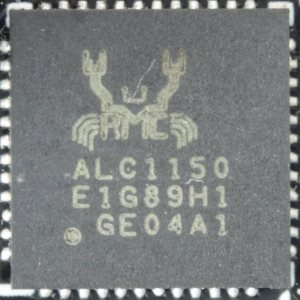

В левом нижнем углу расположился звуковой кодек и его дополнительное оборудование. Он представлен микросхемой Realtek ALC1150. Это обычный восьмиканальный кодек, который все чаще стал появляться на разных моделях материнских плат различных производителей.

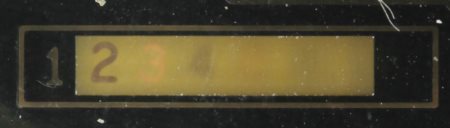

На самом уголке можно увидеть индикатор количества слоев металлизации. Он выполнен в виде окошечка, в котором на каждом уровне показаны соответствующие цифры. Всего их восемь.

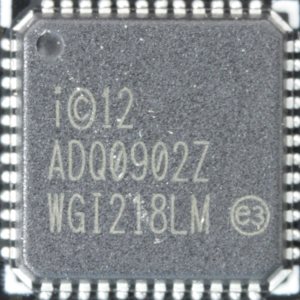

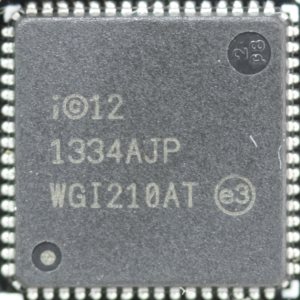

Выше по левому краю размещены две микросхемы гигабитных сетевых контроллеров: Intel I218LM и Intel I210-AT.

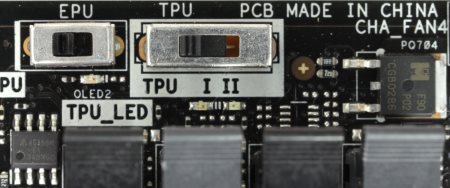

А над слотами памяти можно обнаружить два переключателя, которые ответственны за включение/отключение режимов EPU и TPU.

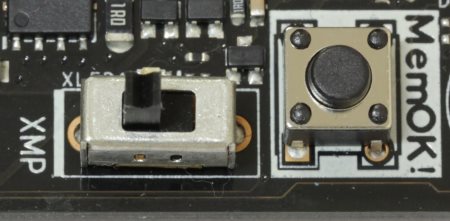

В верхнем правом углу находится еще один переключатель и кнопка. Последняя называется MemOK! и предназначена для разрешения проблем с оперативной памятью. Переключатель включает функцию EZ XMP.
