Технические характеристики
Поддерживаемые процессоры | Core i3, i5, i7 четвертого и пятого поколения в исполнении Socket 1150 |
Системная шина, частота | DMI 2.0 (20 Гбит/с) |
Системная логика | Intel Z97 |
Оперативная память | 4 x 240-pin DDR3 DIMM, двухканальный режим, до 32 Гбайт при частоте 1066 / 1333 / 1600 / 1866 / 2000 (разгон) / 2133 (разгон) 2200 (разгон) / 2400 (разгон) / 2600 (разгон) / 2666 (разгон) / 2800 (разгон) / 3000 (разгон) / 3100 (разгон) / 3300 (разгон) МГц |
Слоты расширения | 3 - PCIe 3.0 x16 (x8+x8+x4) 1 – PCIe 2.0 x1 |
Поддержка Multi-GPU | SLI, CrossFireX |
Поддержка SATA/RAID | 6x SATA 6.0 Гбит/с портов – Intel Z97; RAID 0, 1, 5, 0+1, JBOD |
Поддержка mSATA/M.2 | Нет/Нет |
Сеть | 1х Intel I218V |
Аудио | Realtek ALC892 – 8-канальный HD аудиокодек |
USB 2.0 | 4+4x USB 2.0 (Intel Z97) |
USB 3.0 | 4+2x USB 3.0 (Intel Z97) |
IEEE-1394 | Нет |
Системный мониторинг | Nuvoton NCT6791D |
Питание материнской платы | ATX 24-pin, 8pin ATX 12V |
Разъемы и кнопки задней панели | 4x USB 2.0/1.1 4х USB 3.0 1x RJ45 1x HDMI 1x Display Port 1x DVI-D 5x 3,5 мм Jack 1х Optical S/PDIF Out |
Фирменные технологии | EZ Flash 2 Ai Suite 3 Crash Free BIOS 3 Thermal Radar 2 MemOK! Q-LED Q-FAN Q-Connector Q-Shield Q-Slot Q-DIMM FAN Xpert 3 My Logo 2 Ai Charger+ USB Charger+ Disk Unlocker USB 3.0 Boost |
Размеры, мм | 244 x 244 |
Форм-фактор | mATX. |
Возможности BIOS
Как и на других моделях, основанных на новой 9-й серии чипсетов Intel, здесь произошли определенные изменения в оформлении меню настроек BIOS. В разных линейках серии используется различное оформление внешнего вида меню. По сути, меняется только оболочка, а пункты меню остаются такими же.
реклама
Именно поэтому вместо подробного разбора BIOS можно посмотреть видеоролик, в котором показаны все его закоулки.
Тестовый стенд
Тестирование материнской платы ASUS Gryphon Z97 проводилось в составе следующей конфигурации:
- Процессор: Intel Core i7 4770K (3500 МГц);
- Кулер: Noctua NH-D14;
- Термоинтерфейс: Gelid GC-Extreme;
- Материнская плата: ASUS Gryphon Z97, версия BIOS 1008;
- Память: 2 x 4 Гбайта DDR3 2800, Kingston HyperX;
- Видеокарта: ASUS GTX760 Striker Platinum (1006 / 1072 / 7000 МГц (ядро/boost/память));
- Накопитель SSD: Samsung 840 PRO 512 Гбайт;
- Информационная панель: Zalman ZM-MFC3;
- Блок питания: Enermax Revolution 850 Ватт;
- Корпус: Corsair Graphite 600T.
Испытание платы и разгон
Для разгона использовался уже проверенный и скальпированный процессор Intel Core-i7 4770K. Практически на всех материнских платах ему без особых усилий покоряется частота 4600 МГц, при напряжении 1,35 В.
На этой материнской плате чуда не произошло и он продемонстрировал свой результат еще раз.
реклама

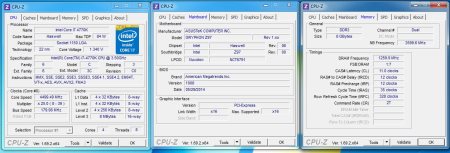

Никаких сложностей с разгоном не возникло. В частности память заработала как ей положено в своем штатном режиме XMP. Также без каких либо манипуляций ее можно было немного разогнать до значения 2933 МГц. Иными словами несмотря на скромные размеры устройства она демонстрирует такой же уровень разгона как и полноразмерные решения. Здесь снова стоит вспомнить, что львиная доля успеха зависит от удачности экземпляра самого процессора. Если он настолько плох, что берет 4600 МГц при 1,4 В, то плата никак не сможет улучшить эти результаты, да и к тому же она сможет воспрепятствовать уходу процессора в троттлинг при таких настройках.

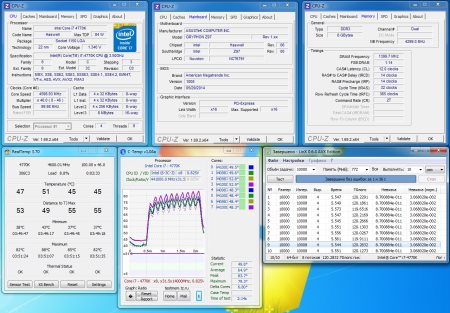

Теперь осталось лишь проверить разгон шиной. Тут самое главное, чтобы заработал страйп 166. Собственно так и получилось и поэтому результат получился неплохой.
При работе и разгоне никаких проблем с платой не возникало. Все настройки осуществлялись легко, а результат получался предсказуемым. В целом устройство в работе вело себя очень корректно даже при переразгоне.
Производительность и тепловой режим
Тестирование ASUS Gryphon Z97 проводилось в корпусе Corsair Graphite 600T, с открытой боковой стенкой, при комнатной температуре 24°C в следующих режимах:
- ASUS Gryphon Z97, Intel Core i7-4770K (3500 МГц), память 1600 МГц, тайминги 11-11-11-28-1Т, ASUS GTX 760 Striker Platinum;
- ASUS Gryphon Z97, Intel Core i7-4770K @ 4600 МГц (46 х 100), память 2800 МГц, тайминги 12-14-14-32-2Т, ASUS GTX 760 Striker Platinum.
Тесты проводились под операционной системой Windows 7 x64 SP1, прогонялись по пять раз, потом выбирались средние значения.
Overall Score, Marks
Включите JavaScript, чтобы видеть графики
CPU Score, Marks
Включите JavaScript, чтобы видеть графики
Overall Score, Marks
Включите JavaScript, чтобы видеть графики
CPU Score, Marks
Включите JavaScript, чтобы видеть графики
Performance, Marks
Включите JavaScript, чтобы видеть графики
Ice Storm, Marks
Включите JavaScript, чтобы видеть графики
Cloud Gate, Marks
Включите JavaScript, чтобы видеть графики
Fire Strike, Marks
Включите JavaScript, чтобы видеть графики
Overall Score, Marks
Включите JavaScript, чтобы видеть графики
Memories Score, Marks
Включите JavaScript, чтобы видеть графики
Overall Score, Marks
Включите JavaScript, чтобы видеть графики
Work, Marks
Включите JavaScript, чтобы видеть графики
Creative, Marks
Включите JavaScript, чтобы видеть графики
1CPU, Marks
Включите JavaScript, чтобы видеть графики
xCPU, Marks
Включите JavaScript, чтобы видеть графики
реклама
OpenGL, FPS
Включите JavaScript, чтобы видеть графики
CPU, FPS
Включите JavaScript, чтобы видеть графики
OpenGL, FPS
Включите JavaScript, чтобы видеть графики
CPU, cb
Включите JavaScript, чтобы видеть графики
Synthetic CPU, MC
Включите JavaScript, чтобы видеть графики
Synthetic CPU, MG
Включите JavaScript, чтобы видеть графики
Synthetic CPU, FG
Включите JavaScript, чтобы видеть графики
