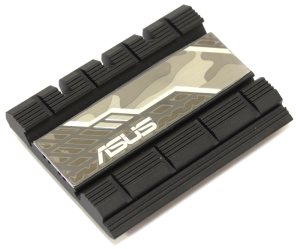

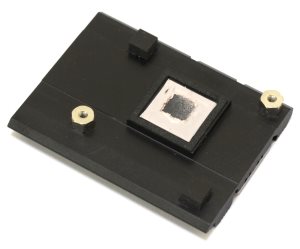

Еще один радиатор отводит тепло от набора системной логики Intel Z97.
В данном случае он действительно похож на устройство для теплоотвода и немного отличается от обычного алюминиевого бруска. У него также сложный профиль и даже есть небольшие зачатки оребрения. Посередине с лицевой стороны проходит декоративная полоска с логотипом производителя. Радиатор также изготовлен из алюминиевого сплава, но на этот раз окрашен в черный цвет. Поверхность его также шероховатая на ощупь. Крепится он при помощи двух подпружиненных винтов с обратной стороны. В качестве термоинтерфейса используется знакомая розовая терморезинка. Во избежание перекосов при установке предусмотрены специальные кубики по краям и защитная рамка по периметру теплосъемной поверхности, изготовленные из мягкого пористого материала черного цвета.

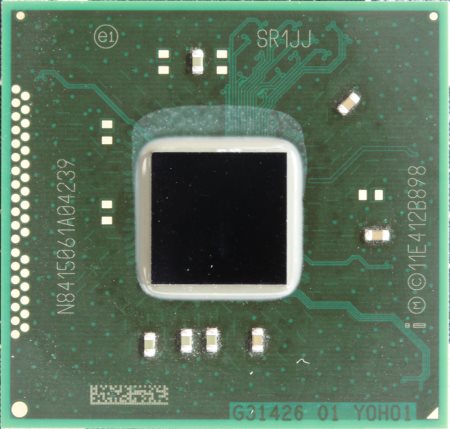

А вот и сам чипсет, который мы уже видели неоднократно.
реклама
Чем он может похвастать? Ну, во-первых это поддержка нового интерфейса M.2. Однако на плате такого не обнаружилось, хотя мне все время казалось, что этот разъем больше подходит для компактных устройств. Может, есть SATA Express? Нет, он тоже отсутствует. Тогда я уже решительно ничего не понимаю и вообще перестаю видеть какие либо отличия от своего прототипа ASUS Gryphon Z87.

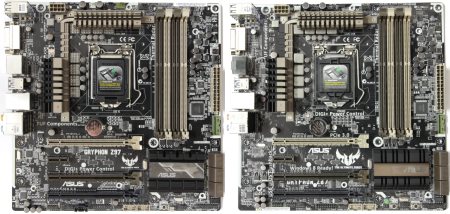

На самом деле платы очень похожи друг на друга.

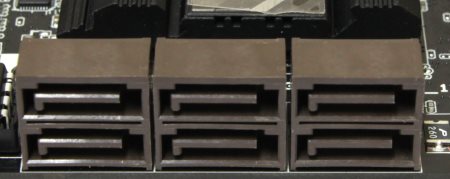

Справа от чипсета здесь также находятся шесть портов SATA3. Все они реализованы при помощи интегрированного контроллера.
Среди периферийных слотов можно обнаружить один PCI-e x1 и три PCI-e x16. Нижние два аппаратно ограничены до x8. Поддерживаются такие мультиграфические технологии как SLI и CrossFire. При установке двух видеоадаптеров они работают по формуле x8+x8. Слоты расположены так, что можно поставить две видеокарты с двухслотовой системой охлаждения.
Здесь стоит отметить, что расстояние между ними будет маленькое, к тому же нижняя карточка перекроет большую часть разъемов внизу, а верхняя будет мешать установке большого башенного кулера. Мне свой Noctua NH-D14 пришлось развернуть, чтобы он дул вверх и при этом можно поставить только один вентилятор в центр. Отсюда следует, что при установке двух больших и горячих карточек лучше всего подойдет СВО как для процессора так и для них самих.
реклама
В правом нижнем углу находится разъем для подключения кнопок и индикаторов корпуса.

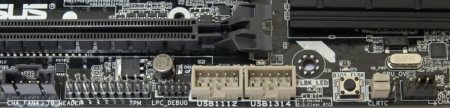

Дальше по нижнему краю можно обнаружить кнопку BIOS Flashback. Она предназначена для активации одноименной функции, которая предназначена для обновления и восстановления BIOS.

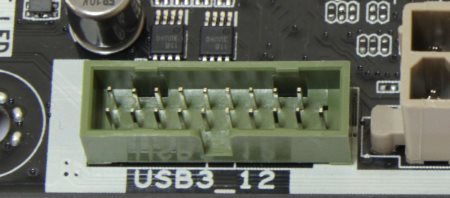

Рядом с ней находятся две колодки для обеспечения четырех портов USB 2.0. Еще четыре разъема этого стандарта находятся на задней панели. Там же можно обнаружить такое же количество портов более современного интерфейса - USB 3.0. Это еще не все, поскольку радом с основным коннектором питания ATX расположена колодка для подключения еще двух таких устройств.

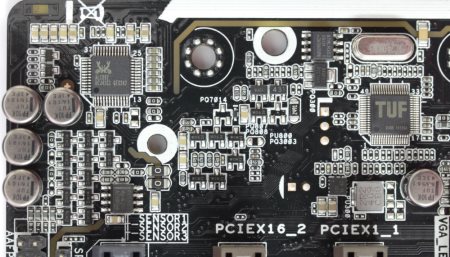

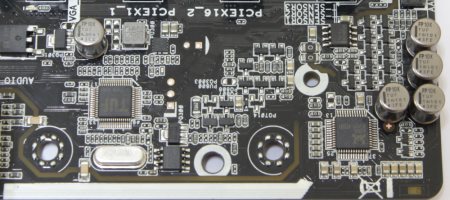

В левом нижнем углу разместился звуковой кодек и все его вспомогательные компоненты. По новомодной технологии эта территория отгорожена полосой печатной платы без слоев металлизации. Кстати в самом углу находится их индикатор, который подсказывает нам, что плата четырехслойная.
Звуковой кодек представлен восьмиканальным контроллером Realtek ALC892. Безусловно, он не является самым свежим чипом в линейки и на данной материнской плате можно было бы его заменить на более современный ALC1150, но производитель этого не сделал.

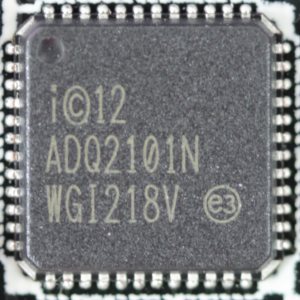

Выше по левому краю можно обнаружить микросхему гигабитного сетевого контроллера, которая представлена чипом Intel I218V.

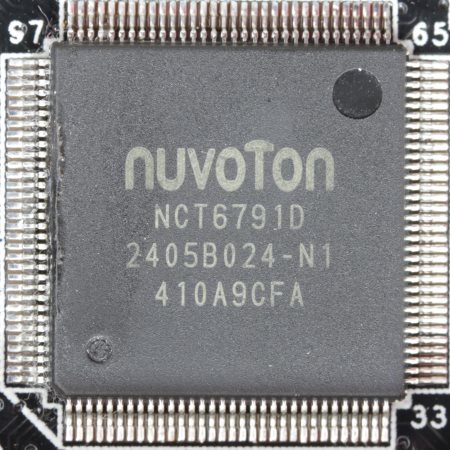

С правой стороны, рядом с коннектором питания ATX, распаян контроллер ввода вывода и системного мониторинга. Это чип с маркировкой Nuvoton NCT6791D.

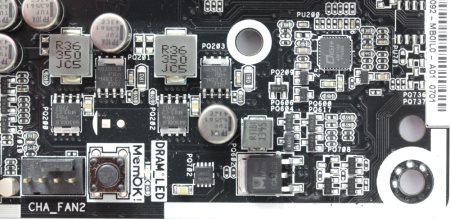

Выше по правому краю можно обнаружить кнопку MemOK!, включающую одноименную функцию.
реклама
На задней панели расположились следующие интерфейсы.
- Четыре разъема USB 2.0;
- Четыре разъема USB 3.0;
- Один видеовыход HDMI;
- Один видеовыход Display Port;
- Один видеовыход DVI-D;
- Один гигабитный сетевой разъем RJ-45;
- Пять аудиоразъемов типа minijack;
- Один оптический разъем S/PDIF Out.
