Обзор и тестирование материнской платы ASUS Gryphon Z97 (страница 2)

Дизайн и особенности платы

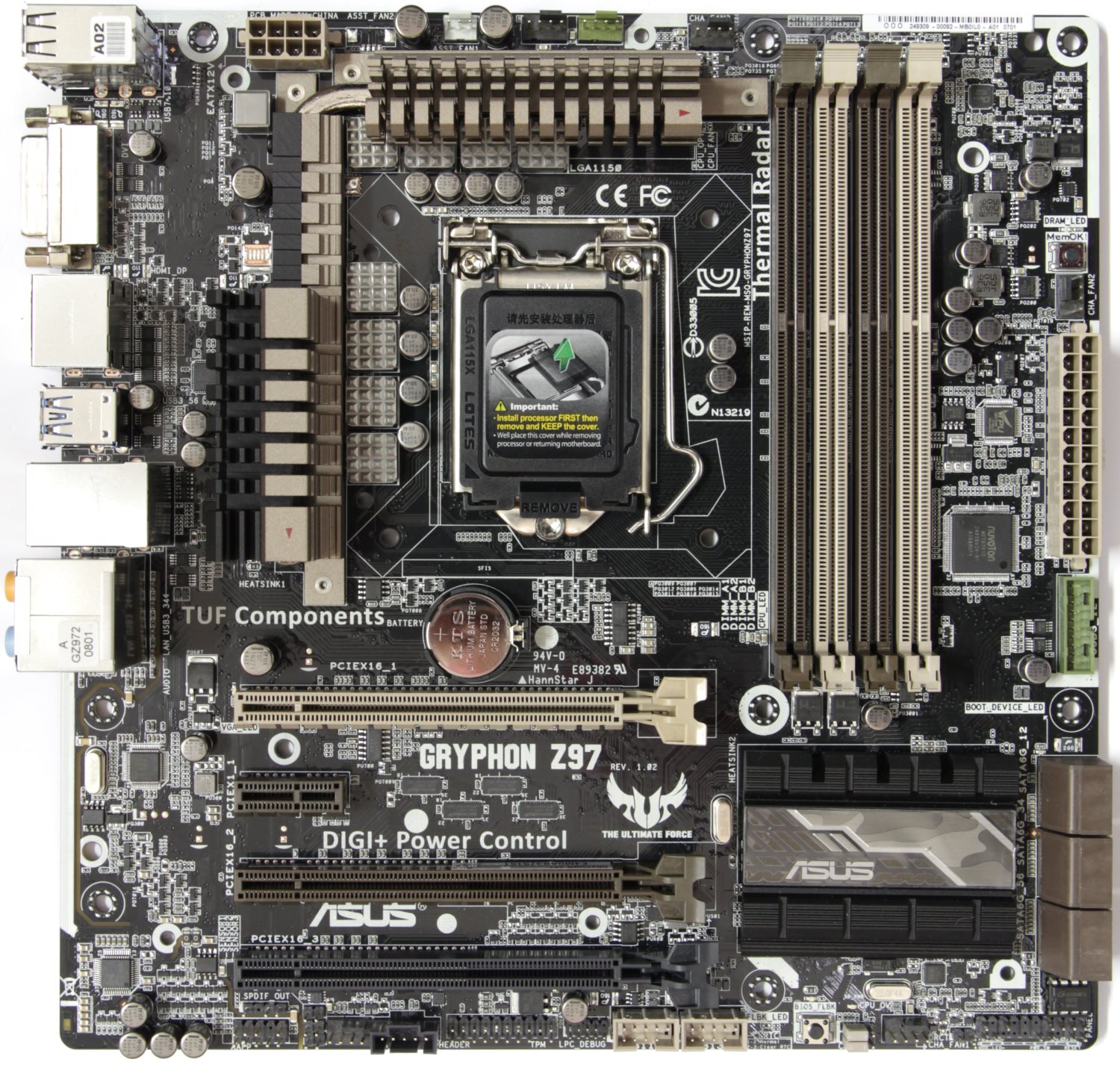

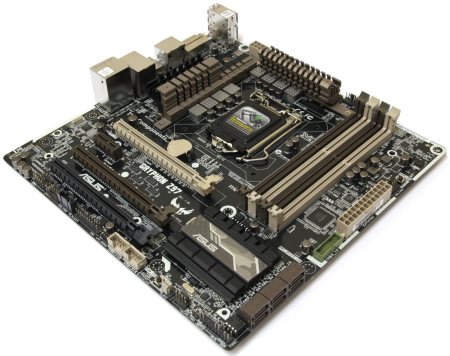

Избавившись от упаковки и ознакомившись с комплектом поставки, перед нами остается сама материнская плата, которая выполнена в формате mATX.

Это означает, что устройство можно, а скорее даже нужно устанавливать в более компактные корпуса, в противном случае есть смысл брать полноразмерный аналог в лице ASUS Sabertooth.

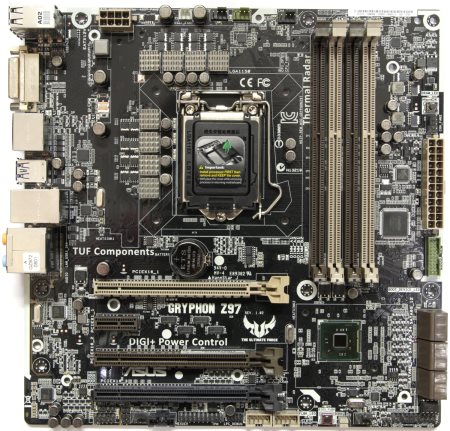

Да, по сути это тот же «саблезуб», только слегка уменьшенный в размерах. Однако, это лишь первое впечатление, которое формируется из оформления.

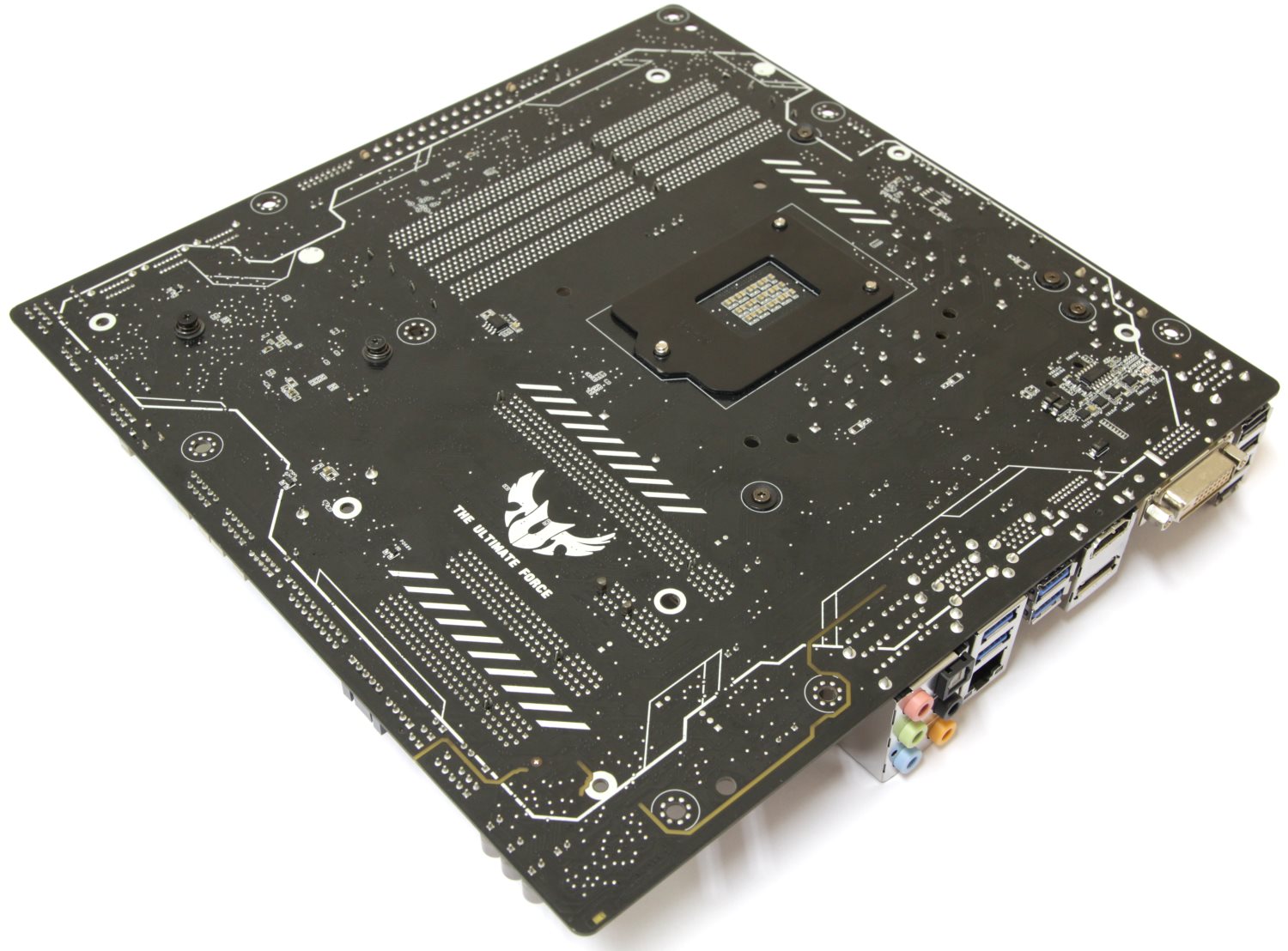

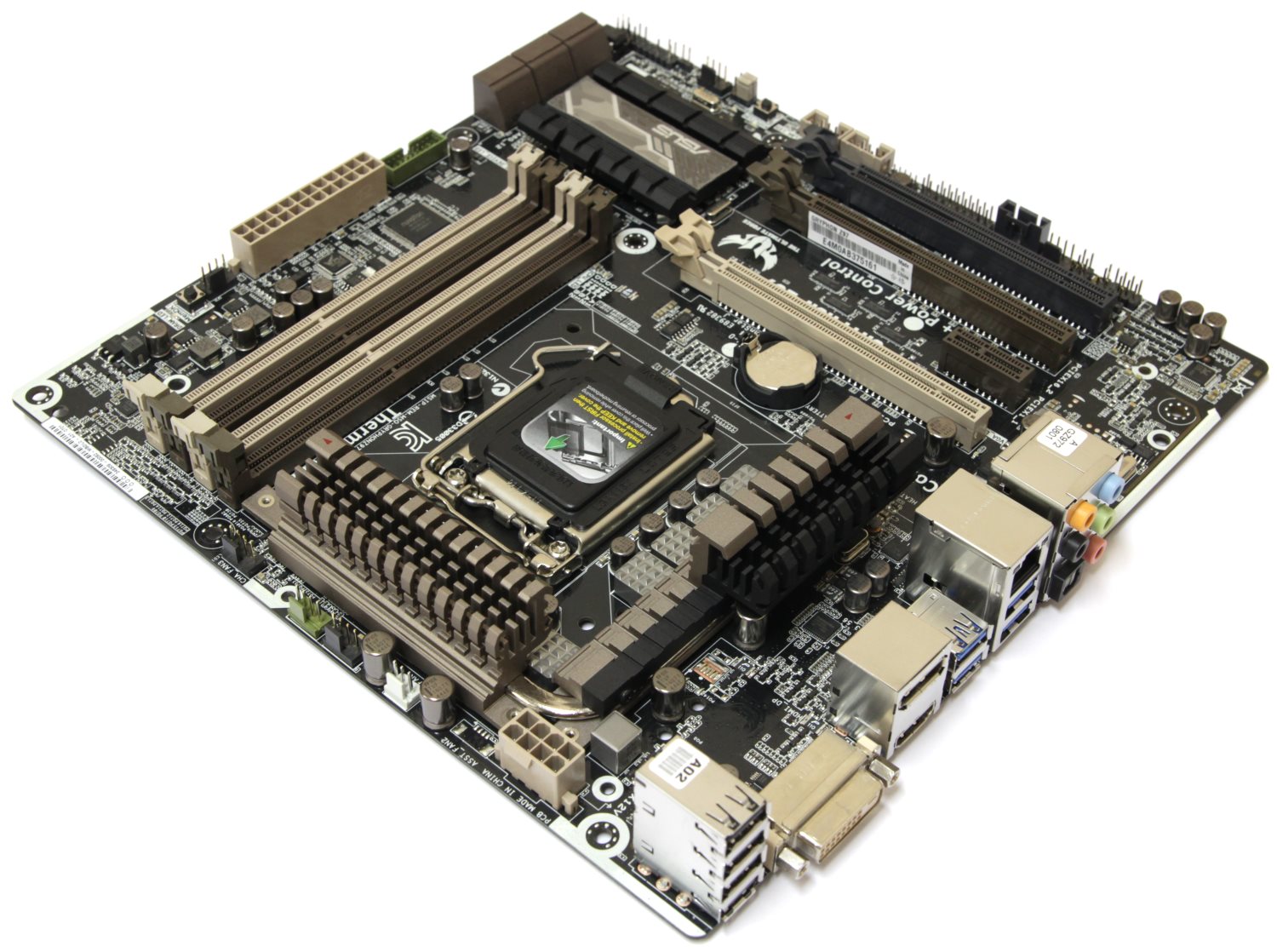

Действительно, внешний вид соответствует любому устройству из линейки TUF. это видно не только спереди, но и с обратной стороны. Дело не только в символике, но и в особой цветовой палитре разъемов и радиаторов. Габариты устройства стандартны для формата mATX и составляют 244 х 244 мм.

После демонтажа системы охлаждения, внешний вид платы немного преображается, но не столь значительно, как например полное снятие панциря Thermal Armor с ASUS Sabertooth Z97 Mark 1.

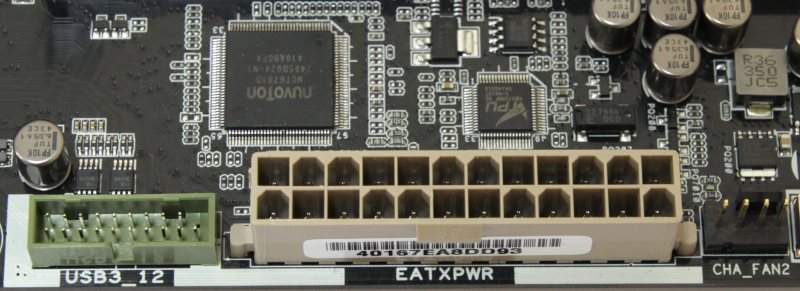

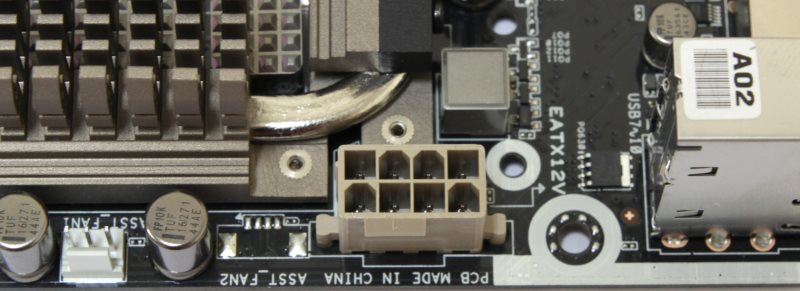

Питание на плату подается посредством двух разъемов: основного 24-х и дополнительного 8-ми контактных коннекторов ATX.

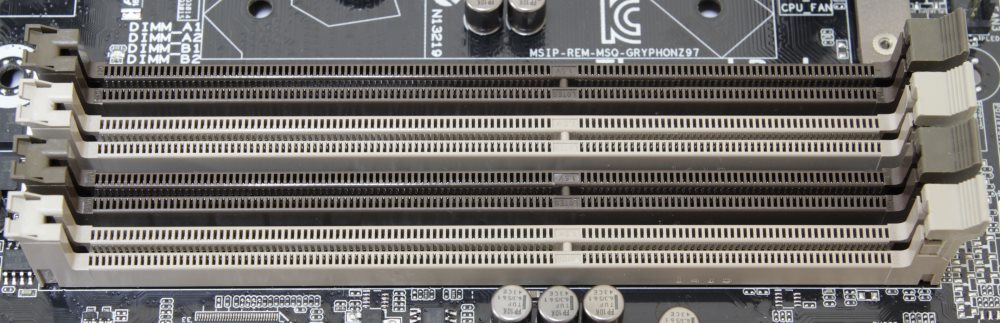

Подобная схема подключения уже стала практически стандартом. Лишь в бюджетных моделях можно встретить дополнительный 4-х контактный разъем, а уж на топовых платах может и вовсе оказаться 8+8. Для поддержки оперативной памяти типа DDR3 предусмотрено четыре слота коричневого и бежевого цветов.

Традиционно с одной стороны каждого слота находится защелка, а с другой фиксатор. Поэтому модули удобно не только вставлять, но и извлекать. Производителем заявлена поддержка режимов работы DDR3 1066 / 1333 / 1600 / (1866 / 2133 / 2400 / 2600 / 2666 / 2800 / 2933 / 3000 / 3100 / 3200 / 3300 (разгон)) МГц со штатным напряжением 1.5 В, которое разумеется можно увеличивать. Согласно спецификации максимальный объем памяти может достигать 32 Гбайт. Поддерживается технология XMP 1.3. Питание памяти выполнено по двухфазной схеме.

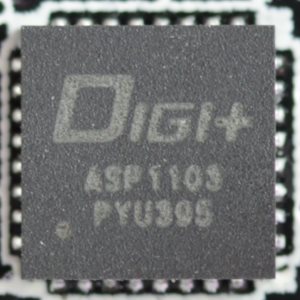

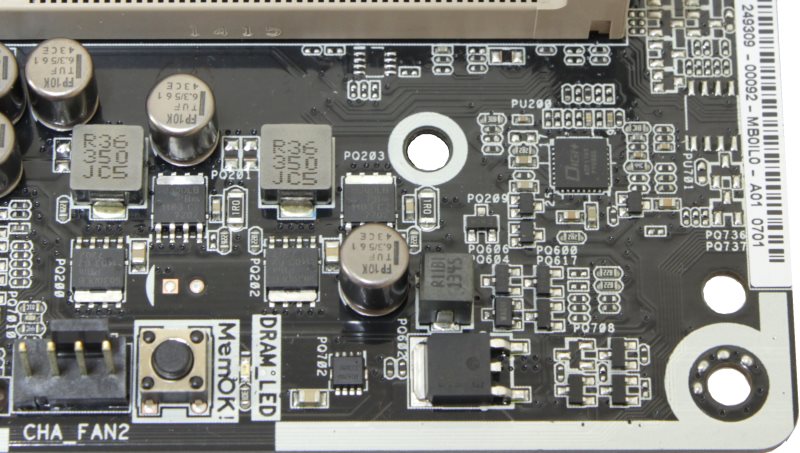

Для этих целей предусмотрен отдельный ШИМ контроллер с маркировкой Digi+ ASP 1103, который распаян в правом верхнем углу платы.

Питание процессора выполнено по 8-ми фазной схеме.

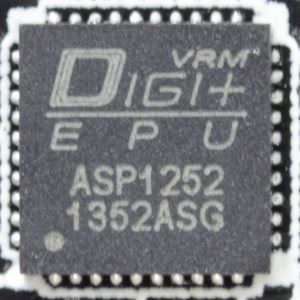

В качестве основного ШИМ-контроллера используется микросхема с маркировкой Digi+ VRM ASP1252.

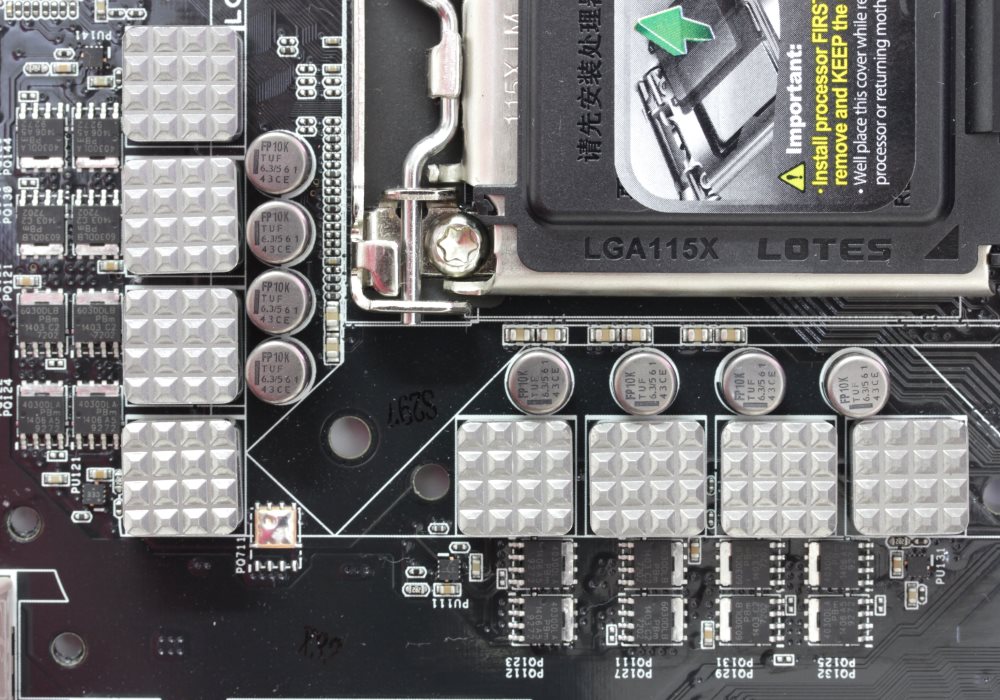

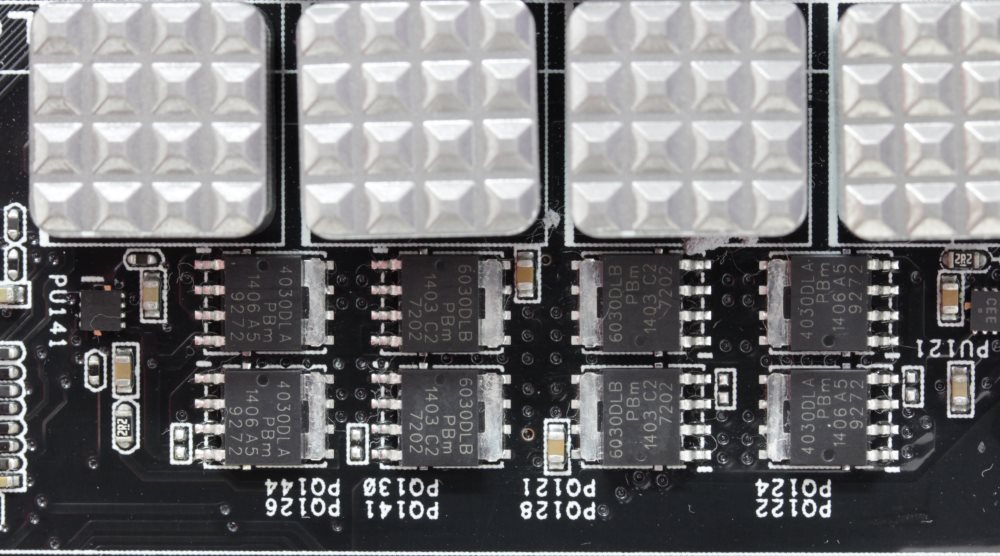

Верхняя поверхность катушек индуктивности выполнена в виде бугорков. Возможно такой дизайн позволяет лучше отводить тепло, поскольку увеличивается площадь. Транзисторы здесь используются самые обыкновенные, типа Low Rds(on).

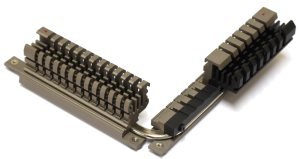

Они расположены сверху и слева от процессорного разъема и накрываются двумя радиаторами, соединенными между собой тепловой трубкой.

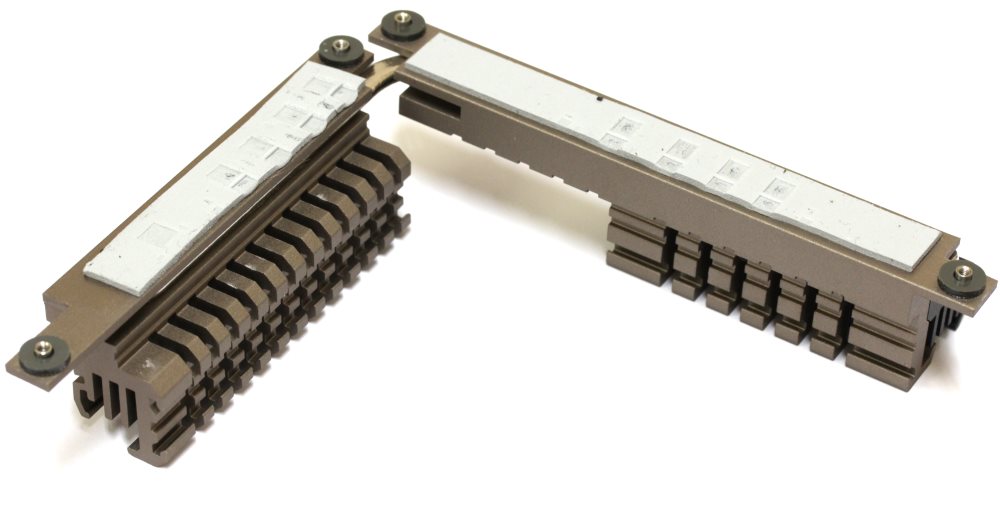

Оба устройства изготовлены из алюминиевого сплава и окрашены в бежевый цвет. На одном из них есть черная вставка. По сути это вторая половина одного радиатора, которая крепится к ней при помощи двух винтов. Профиль обоих устройств сложный, а оребрение достаточно развитое. Кроме этого их поверхность шероховатая, что теоретически также увеличивает площадь поверхности для лучшего теплообмена. Крепление осуществляется с обратной стороны при помощи четырех винтов жестко к печатной плате. Во избежание ее повреждений предусмотрены специальные пластиковые шайбы. В качестве термоинтерфейса используется серая терморезинка толщиной около 1 мм. Она очень хрупкая и поэтому ее легко можно повредить при демонтаже системы охлаждения.
