Обзор и тестирование материнской платы ASUS Maximus VII Hero (страница 3)
реклама

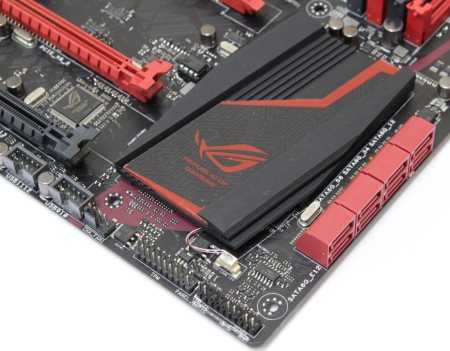

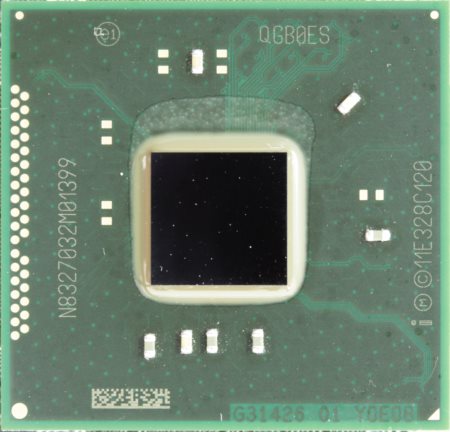

Под этим радиатором прячется чипсет Intel Z97.

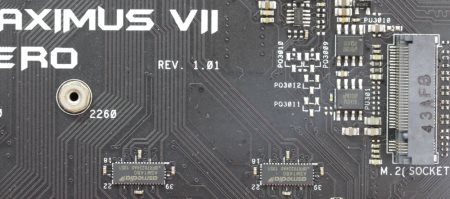

Мы уже отмечали его сходство с Intel Z87, да и функционал в целом очень похож. Основное отличие заключается в поддержке нового стандарта накопителей с разъемом M.2. Один такой коннектор находится на плате.

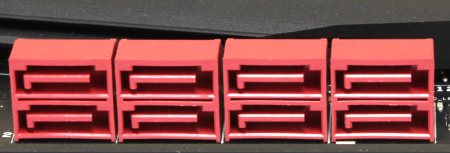

Он обеспечивает теоретическую пропускную способность около 10 Гбит/с. Пока данный стандарт только набирает обороты и скорости еще далеки до теоретических. Однако задел на будущее есть у этой платы уже сегодня. Еще одному новому стандарту, а именно SATA Express здесь места не нашлось. Вместо него с правого края на нас смотрят восемь портов SATA 3.
реклама

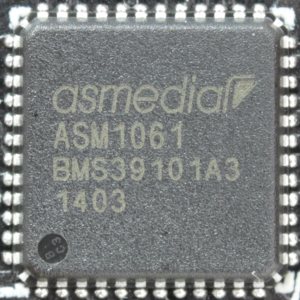

Здесь следует вспомнить, что сам чипсет Intel Z97 поддерживает лишь шесть портов. Следовательно, еще два представлены отдельным контроллером. Эта обязанность возложена на микросхему ASMedia ASM1061, которая распаяна рядом.
В правом нижнем углу находится разъем для подключения кнопок и индикаторов корпуса.

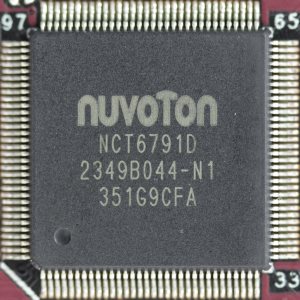

Рядом с ним можно обнаружить колодку для подключения TPM модуля. Не до конца ясно зачем подобное решение нужно на материнской плате для геймеров, но может кому-то пригодиться. Чуть выше распаяна микросхема контроллера ввода/вывода и системного мониторинга Nuvoton NCT6791D.
Дальше по нижнему краю можно обнаружить две колодки USB 2.0 для подключения четырех устройств. Левее находится разъем для подключения передней панели ASUS. Он включает в себя еще два порта USB 2.0. Кроме этого на задней панели находятся еще два разъема этого интерфейса.
реклама

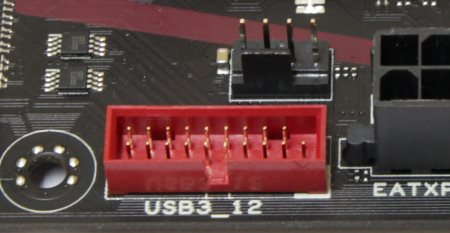

Там же находятся четыре более современных, а именно USB 3.0. Известно, что сам чипсет поддерживает до шести таких портов, поэтому распаянная рядом с коннектором ATX соответствующая колодка выглядит вполне естественно.

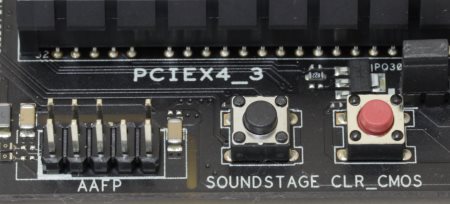

Дальше в самом низу находятся две кнопки и разъем для подключения передней аудиопанели. Одна кнопка предназначена для сброса настроек BIOS, а другая представляет новую функцию SoundStage.

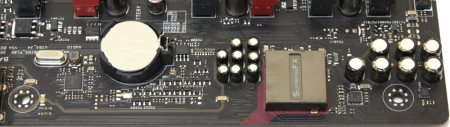

Левую нижнюю часть занимает встроенный звуковой кодек. По модной технологии он отделен от основной печатной платы полосой с отсутствием слоев металлизации, поэтому она получается полупрозрачная.
Этим пользуются многие производители и организовывают подсветку при помощи светодиодов, распаянных с обратной стороны. Несмотря, что сам кодек закрыт декоративной крышкой с помпезным названием SupremeFX, под ней прячется знакомая многим микросхема Realtek ALC1150. Это восьмиканальный кодек, который все чаще встречается в новой продукции. Разумеется, изнутри крышка подсвечивается светодиодами. Рядом распаяна целая россыпь специальных звуковых конденсаторов.

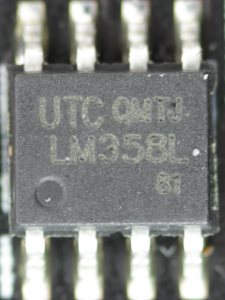

Неподалеку можно обнаружить двойной операционный усилитель Texas Instruments LM358.

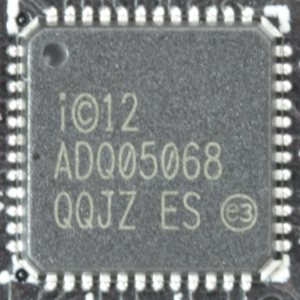

Выше по левому краю расположена микросхема гигабитного сетевого контроллера Intel I218V.
На плате распаяно шесть слотов расширения красного и черного цветов. Среди них три PCI-e x1 и три PCI-e x16, хотя нижние два аппаратно ограничены до x8. Из мультиграфических технологий поддерживается как SLI так и CrossFire. Возможные варианты выделения линий: x8+x8 или x8+x4+x4. Слоты расположены таким образом, что можно установить два видеоадаптера с трехслотовой системой охлаждения, а сверху еще встанет звуковая аудиокарта или какой-либо контроллер.

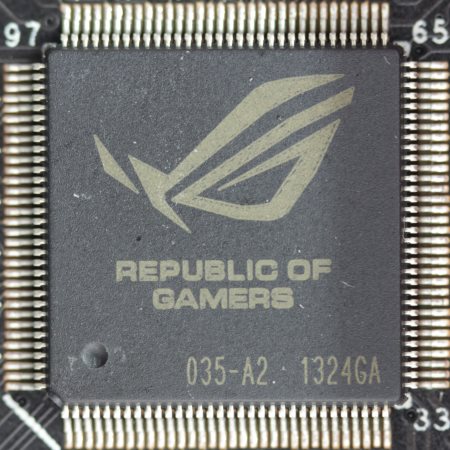

Обратите внимание на то, что разъемы PCI-e x1 не оборудованы сзади ограничителем. Это значит, что в них можно устанавливать длинные карты, но работать они будут все-равно на скорости x1. Между двумя нижними слотами PCI-e x16 находится специальный контроллер с логотипом ROG, который частично реализует используемые технические решения.
реклама
В правом верхнем углу можно увидеть четыре кнопки (Power, Reset, Key Bot, MemOK!) и сдвоенный семисегментный индикатор POST-кодов загрузки и инициализации.

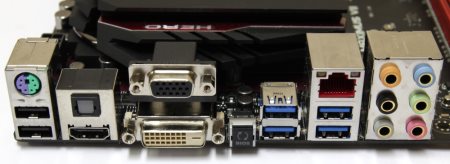

На задней панели расположились следующие интерфейсы.
- Один разъем PS/2 для подключения клавиатуры или мыши;
- Два разъема USB 2.0;
- Четыре разъема USB 3.0;
- Один видеовыход HDMI;
- Один видеовыход DVI-D;
- Один видеовыход D-Sub;
- Один гигабитный сетевой разъем RJ-45;
- Шесть аудиоразъемов типа minijack;
- Один оптический разъем S/PDIF Out;
- Кнопка BIOS Flashback.
Первоначально было предположение, что новая материнская плата мало чем отличается от предшественницы. Теперь можно с уверенностью заявить о том, что это полностью переработанный продукт, в котором реализован ряд новых функций и технологий. Кроме этого изменился внешний вид. Например, теперь печатная плата сверху стала двухцветной. Конечно, на разгон это не влияет, уже давно известно, что сейчас многое зависит от процессора и памяти, а не от материнской платы.
