Дизайн и особенности платы

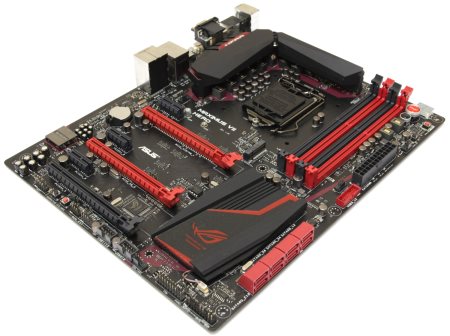

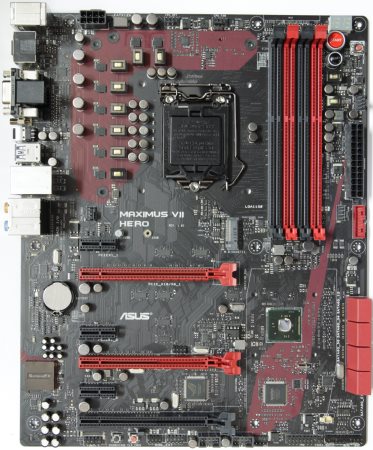

Это полноразмерная плата серии ASUS ROG. mATX решения именуются как GENE, а mITX – Impact. Сегодня перед нами изделие под громким именем Hero, а герой должен быть полноценным. Следовательно, это плата формата ATX с габаритами 305 х 244 мм.

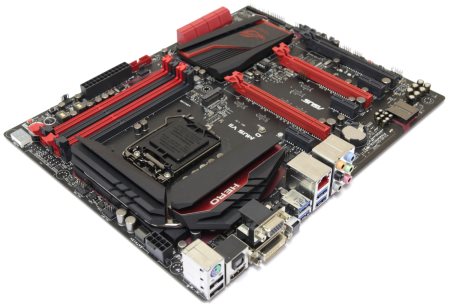

Даже при беглом осмотре заметно, что производитель немного поколдовал над внешним видом.
реклама

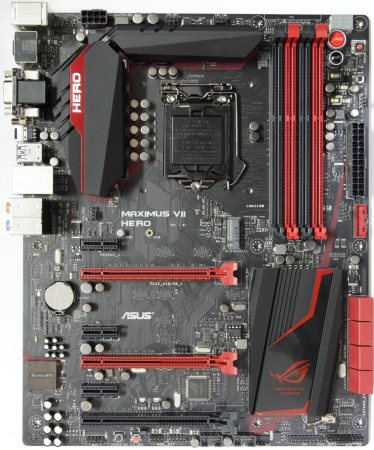

Начнем с того, что от поколения к поколению изменяются формы радиаторов охлаждения. На этот раз производитель решил пойти еще дальше и сделал верхний слой печатной платы двухцветным.
Особенно хорошо это заметно после демонтажа радиаторов.
С обратной стороны ничего подобного нет, да и элементов там распаяно не так уж и много.

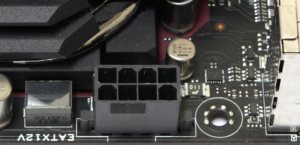

Питание на материнскую плату подается через основной и дополнительный коннекторы питания ATX по схеме 24+8.
реклама

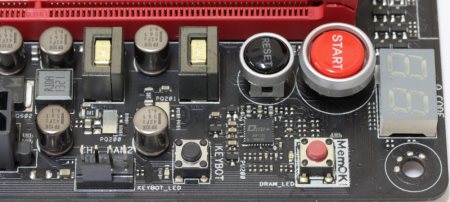

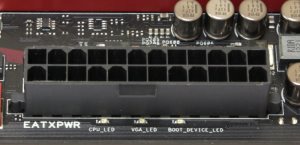

Рядом с главным разъемом можно обнаружить три светодиода, которые загораются в случае если есть неисправность с процессором, видеоадаптером или устройством загрузки. Для памяти есть свой отдельный индикатор, который распаян рядом с кнопкой MemOK! Подобная схема подключения питания выглядит уже заурядной и некоторые производители и даже сама компания ASUS ее дорабатывают в других моделях. Так, например, в современных платах для разгона все чаще встречается сочетание основного 24-х контактного разъема с двумя 8-ми контактными.

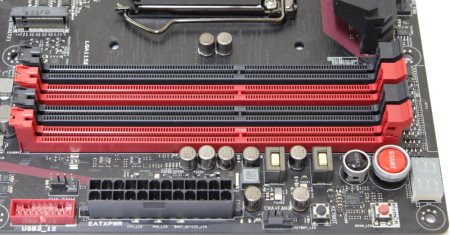

Для поддержки оперативной памяти типа DDR3 предусмотрено четыре слота черного и красного цветов.
В этом тоже есть определенный элемент стилистики оформления и безошибочной узнаваемости с первого взгляда. Достаточно посмотреть на сами разъемы, чтобы понять, что перед нами находится материнская плата производства компании ASUS. Это выражается тем, что с одной стороны каждого слота находится защелка, а с другой фиксатор. Поэтому модули удобно не только вставлять, но и извлекать.
Производителем заявлена поддержка режимов работы DDR3 1066 / 1333 / 1600 / (1866 / 2133 / 2400 / 2600 / 2666 / 2800 / 2933 / 3000 / 3100 / 3200 / 3300 (разгон)) МГц со штатным напряжением 1.5 В, которое разумеется можно увеличивать. Согласно спецификации максимальный объем памяти может достигать 64 Гб. Поддерживается технология XMP 1.3. Питание памяти выполнено по двухфазной схеме.

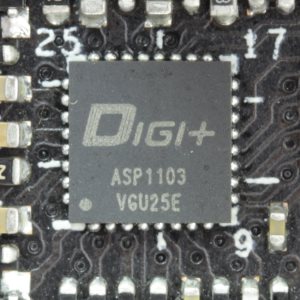

Для этих целей предусмотрен отдельный ШИМ контроллер с внутренней маркировкой Digi+ ASP 1103, который распаян в правом верхнем углу платы.

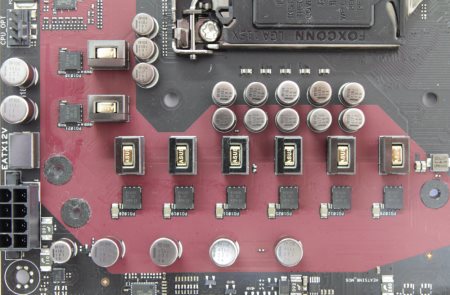

Питание процессора выполнено по восьмифазной схеме.

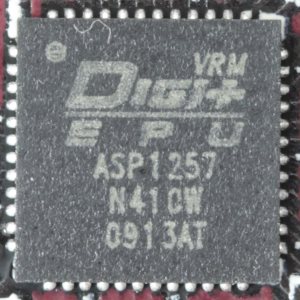

В качестве основного ШИМ-контроллера используется микросхема с маркировкой Digi+ VRM ASP1257.

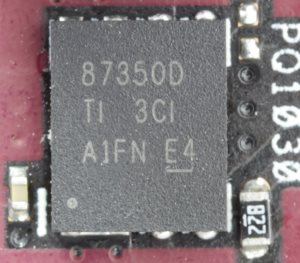

Катушки индуктивности выглядят необычно, но мы уже могли видеть похожие на других устройствах компании. Кроме этого вместо привычных транзисторов здесь используются сборки от компании Texas Instrument с маркировкой 87350D.
Их количество совпадает с числом фаз и кроме этого они накрыты двумя радиаторами.
реклама

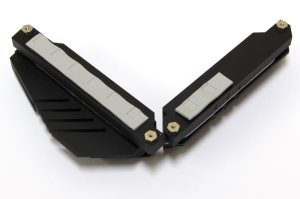

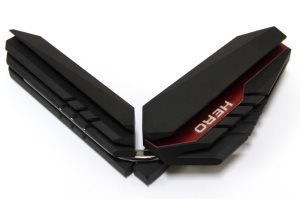

По сути, они представляют единую конструкцию, поскольку соединены друг с другом тепловой трубкой. Каждый радиатор изготовлен из алюминиевого сплава и окрашен в черный цвет. Поверхность на ощупь шероховатая, что должно только улучшить отвод тепла.
На одном из радиаторов приклеена декоративная красная пластинка с надписью Hero. В качестве термоинтерфейса используются две серые терморезинки толщиной около 1 мм.

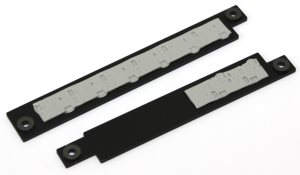

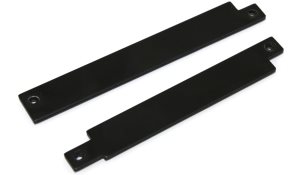

Крепление осуществляется при помощи четырех винтов и двух специальных планок также изготовленных из алюминиевого сплава.
Своими отверстиями по краям они вставляются в специальные втулки, а сверху вкручиваются винты. Они не только обеспечивают крепеж, но также позволяют отводить тепло от драйверов, распаянных с обратной стороны. В качестве термоинтерфейса снова можно увидеть серую терморезинку.

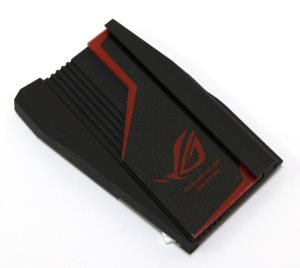

Еще один радиатор находится на чипсете. Он также изготовлен из алюминиевого сплава и окрашен в черный цвет.

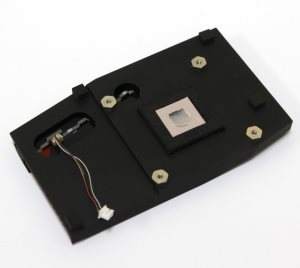

Однако здесь спереди находится полупрозрачная панель с логотипом ROG. С обратной стороны мы можем увидеть небольшую планку со светодиодами, которая размещена в специальной выемке. Поэтому во время работы логотип подсвечивается изнутри. Крепление радиатора осуществляется при помощи двух подпружиненных винтов с обратной стороны. В качестве термоинтерфейса используется розовая терможвачка.
