Обзор и тестирование материнской платы MSI Z97 Gaming 5 (страница 5)
реклама
Проверка разгона
Разгон по BCLK

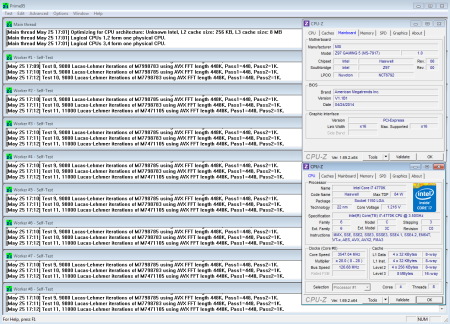

При использовании множителя CPU Strap 1.0 результат разгона базовой частоты составил 104.2 МГц:
реклама
При дальнейшем разгоне материнская плата теряла стабильность, а на отметке 104.4 МГц уже переставала проходить POST, и сбрасывала настройки на штатные значения.

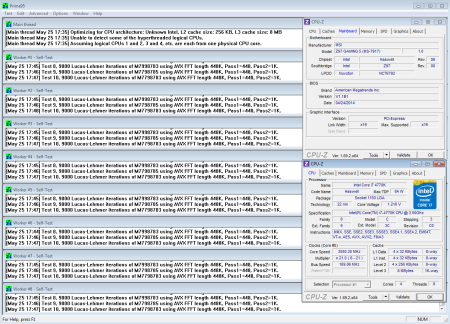

При использовании множителя CPU Strap 1.25 результат разгона базовой частоты составил 126.68 МГц:
Откровенно слабый результат на фоне большинства протестированных ранее LGA1150 материнских плат. При дальнейшем разгоне система продолжает проходить POST, но при загрузке операционной системы «отваливается» видеокарта.
При использовании множителя CPU Strap 1.67 результат разгона составил 169.06 МГц:
Так же, как и в случае с CPU Strap 1.25, при CPU Strap 1.67 результат разгона оказался не очень. Поведение осталось таким же – проблемы возникают с графическим адаптером.
Разгон оперативной памяти
реклама
Замер напряжения питания памяти:
в UEFI, В |
в простое, В |
под нагрузкой, В |
|
|
|
|
|
|
|
|
|
Замеры производились при помощи мультиметра Mastech MY64. Как видно по результатам замеров, материнская плата склонна слегка занижать напряжение питания памяти. Для разных установленных значений уровень занижения сохраняется примерно одинаковым, при этом можно отметить стабильность напряжения: что в простое, что под нагрузкой оно держится на одном уровне и не изменяется.

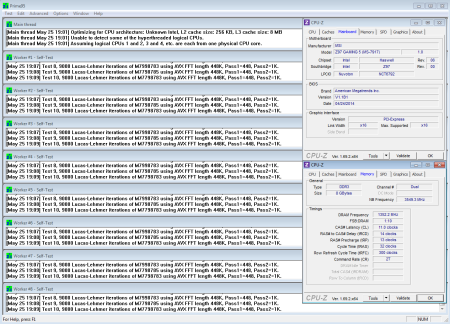

Комплект G.Skill на MSI Z97 Gaming 5 заработал на частоте 2611 МГц:
Потенциал комплекта памяти находится в районе 2640 МГц, так что результат можно назвать слабым. Что интересно, ограничителем становятся скорее проблемы материнской платы с одновременным разгоном памяти и базовой частоты, а не непосредственно с памятью, ибо граница стабильной работы очень четкая – буквально +10 МГц частоты работы памяти, и система уже не проходит POST.

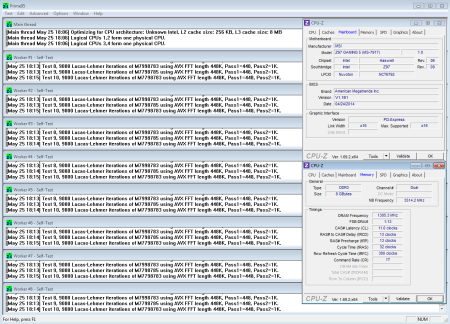

Повторилась история и с комплектом Corsair: множитель частоты работы памяти Х28 не заработал, а при множителе 26.66 возникли проблемы с разгоном базовой частоты. Итого, результат разгона – 2704 МГц:
Скорее всего, с обновлениями BIOS’а текущие проблемы уйдут, но не отметить их наличие на данный момент нельзя.
Разгон процессора
Работа Load-Line Calibration для CPU Input Voltage:
Напряжение |
|
замер мультиметром, В |
замер мультиметром, В |
CPU Vdroop Offset Control Auto |
|
|
|
CPU Vdroop Offset Control 12.5% |
|
|
|
CPU Vdroop Offset Control 25% |
|
|
|
CPU Vdroop Offset Control 37.5% |
|
|
|
CPU Vdroop Offset Control 50% |
|
|
|
CPU Vdroop Offset Control 62.5% |
|
|
|
CPU Vdroop Offset Control 75% |
|
|
|
CPU Vdroop Offset Control 87.5% |
|
|
|
CPU Vdroop Offset Control 100% |
|
|
|
Во всех режимах напряжение ниже установленного в UEFI. Наиболее стабильные режимы с точки зрения минимальной разницы между напряжением питания в простое и под нагрузкой – 75% и 87.5%, в первом напряжение под нагрузкой слегка просаживается, во втором слегка увеличивается.
Замеры производились при помощи мультиметра Mastech MY64. Для дальнейшего разгона использовался режим 87.5%.
Штатный термоинтерфейс между кристаллом и теплораспределителем заменен на жидкий металл, да и в качестве системы охлаждения теперь используется СЖО, а не используемый ранее Zalman CNPS10X Performa, так что порог разгона по сравнению с первыми протестированными материнскими платами существенно отодвинут.
реклама
В качестве теста стабильности был выбран тест LinX с режимом доступной памяти 3072 Мбайта, как наиболее подходящий по совокупности нескольких параметров (высокое энергопотребление и температурный режим, требовательность к стабильности CPU Cache, повторяемость результатов, показ результатов производительности).
Материал, посвященный влиянию разгона Haswell на производительность, показал, что нет нужды в максимальном разгоне CPU Cache, так что для разгона процессора использовался множитель CPU Ring x45.
Результат разгона, достигнутый с MSI Z97 Gaming 5, составил 4800 МГц:
В целом неплохой результат. Что касается поведения системы, то уже при установке частоты 4808 МГц в процессе тестирования стабильности был пойман BSOD 101.
Используемые напряжения процессора:
- CPU Input Voltage: 2.3 В;
- CPU Core Voltage: 1.453 В;
- CPU Cache Voltage: 1.35 В.
Температурный режим
Замер температур осуществлялся при помощи термопары K-типа и мультиметра Mastech MY64, температура воздуха в помещении на момент замера ~24-25 градусов по Цельсию.
Так как теперь с процессором используется СЖО, радиаторы преобразователя питания легко оставить без обдува, создав тем самым максимальную нагрузку на материнскую плату.
В качестве теста для прогрева использовался Prime 95 Small FFTs.
Радиатор |
в простое |
под нагрузкой |
Радиатор сверху от процессорного разъема |
|
|
Радиатор слева от процессорного разъема |
|
|
Радиатор набора системной логики |
|
|
Что ж, похоже предположения на счет более худших в сравнении с Z87-G45 Gaming радиаторов преобразователя питания не оправдались, и в отличие от предшественницы, Z97 Gaming 5 смогла пройти температурный стресс-тест. Да, температуры высоковаты, но стабильность материнская плата при этом сохранила, в то время как Z87-G45 Gaming удавалось довести до срабатывания температурных защит.
Встроенный звук
Тестирование встроенного звука производилось при помощи RightMark Audio Analyzer 6.2.5 в режиме 16 бит / 44.1 КГц, как в наиболее часто используемом на ПК.
Используемый на материнской плате кодек – Realtek ALC1150. Так как у звукового тракта материнской платы присутствует разъем подключения прямого питания, было решено провести тест встроенного звука в двух режимах: при отключенном кабеле прямого питания, и при подключении оного. Первый тест – материнская плата «из коробки», без подключения кабеля:
Тест |
|
|
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
|
|
Уровень шума, дБ (А) |
|
|
Динамические диапазон, дБ (А) |
|
|
Гармонические искажения, % |
|
|
Гармонические искажения + шум, дБ(A) |
|
|
Интермодуляционные искажения + шум, % |
|
|
Взаимопроникновение каналов, дБ |
|
|
Интермодуляции на 10 кГц, % |
|
|
Общая оценка |
|
|
Результат с подключением кабеля прямого питания:
Тест |
|
|
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
|
|
Уровень шума, дБ (А) |
|
|
Динамические диапазон, дБ (А) |
|
|
Гармонические искажения, % |
|
|
Гармонические искажения + шум, дБ(A) |
|
|
Интермодуляционные искажения + шум, % |
|
|
Взаимопроникновение каналов, дБ |
|
|
Интермодуляции на 10 кГц, % |
|
|
Общая оценка |
|
|
Между двумя режимами результаты замеров находятся в пределах погрешностей. Что же касается сравнения с другими материнскими платами с таким же звуковым кодеком – можно отметить не лучшие результаты в тесте «Гармонические искажения + шум, дБ(A)».
Заключение
Если объективно, MSI Z97 Gaming 5 не стала революционным продуктом на фоне предыдущего поколения системных плат, но как продукт эволюции выглядит вполне неплохо: по сравнению с Z87-G45 Gaming добавились индикатор POST-кодов и точки замера напряжений, слегка расширены настройки UEFI меню (включая управление вентиляторами в реальном времени, без необходимости перезагрузки системы), наконец материнская плата смогла пройти температурный стресс-тест в отсутствии обдува радиаторов. Если ценовое позиционирование платы не изменится в сторону увеличения, то свою нишу она найдет.
Что касается минусов, можно отметить не лучшие результаты разгона базовой частоты и оперативной памяти, что часто встречается у материнских плат после анонса, на еще не отработанных прошивках. Нельзя не отметить и наличие всего двух кабелей SATA в комплекте поставки.
Плюсы:
- Эффективная система охлаждения;
- Грамотная конфигурация слотов расширения и отсутствие дефицита линий PCI-Express, идущих от набора системной логики;
- Поддержка 3-Way CrossFireX;
- Наличие точек замера напряжений;
- Наличие индикатора POST-кодов;
- Дополнительный игровой контент в War Thunder.
Минусы:
- Не лучшие результаты разгона базовой частоты и оперативной памяти;
- Отсутствие интерфейса SPDIF;
- Всего два кабеля SATA в комплекте поставки.
Страница материнской платы MSI Z97 Gaming 5 на официальном сайте производителя:
- Глобальное зеркало ;
- Русскоязычное зеркало .
Страница сайта, посвященная линейке плат Gaming:
- Русскоязычное зеркало .
Выражаем благодарность:
- Компании MSI за предоставленную на тестирование материнскую плату MSI Z97 Gaming 5.
