Импульсная нагрузка
Блок питания обеспечивает работу сложной системы с весьма непостоянным уровнем потребления, причем без какой либо явной привязки к выходным каналам. Ранее приводилась нагрузочная характеристика, но этот тест показывает лишь выходное сопротивление на постоянном токе, а по «переменной составляющей» могут происходить самые причудливые превращения. Впрочем, я выразился слишком мудрено, исправлюсь - нагрузочная характеристика покажет вам лишь то, как «проседает» напряжение под нагрузкой.
Но есть и другая характеристика - как будет реагировать блок питания на кратковременные броски (или сброс) тока. В данном случае обратная связь уже не справляется со стабилизацией и все неприятные особенности будут в большей степени зависеть от качества выходного фильтра канала - параметров выходного конденсатора и индуктивности фильтра.

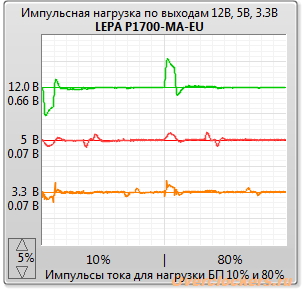

Исследование заключается в попеременной подаче короткого импульса тока поочередно на каждый выход (12В, 5В, 3.3В) для двух мер нагрузки всего блока питания - 10% и 80%.
реклама
Характер помех на каналах 3.3 и 5 В одинаков и оба они «чувствуют» нагрузку канала 12 В. Если оценивать характер переходного процесса, то канал 12 В демонстрирует «резистивный» вид, свойственный обычным блокам питания с групповой стабилизацией. А именно, повышенное выходное сопротивление и «вялую» реакцию на исправление уровня - еще один гвоздь в крышку полностью съемных кабелей. Выходя 3.3 и 5 В более агрессивно восстанавливают номинальное напряжение.
Перегрузка по току
К сожалению, не так уж редок случай, когда какой-нибудь провод или разъем случайно попадает на землю, что вызывает отключение БП. Если не эта небрежность (а кто от нее застрахован?), то может «помочь» сгорание преобразователя на материнской плате или периферийном устройстве. От такой неприятности никто не застрахован, поэтому БП проектируются с защитой от перегрузки и его испытание должно содержать пункт по исследованию работы в данном стрессовом режиме.
При этом интерес представляет как время выключения, так и характер изменения выходных напряжений в момент перегрузки. Вряд ли кому-нибудь понравится, если БП при коротком замыкании по 5В выдаст по 12В что-то вроде 20 вольт - периферия будет уничтожена. Тест заключается в поочередном замыкании цепей 5В и 12В на землю через резисторы 20 и 30 мОм соответственно.

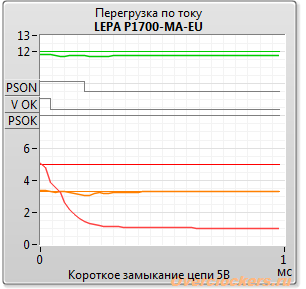

Выход 5 вольт
Перегрузка по выходу 5 В вызвала очень большой ток нагрузки по данному выходу, но посмотрите на диаграмму - остальные два других выхода это практически не «заметили» - их уровень практически не изменился. При коротком замыкании БП просто снизил выходное напряжение по перегруженному каналу и отключился. Время реакции весьма мало.
реклама

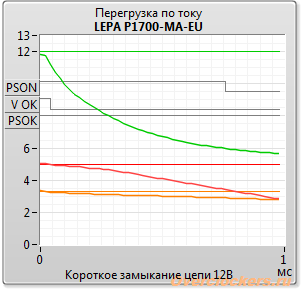

Выход 12 вольт
Блок питания снял уровень PSOK в тот момент, когда напряжение на нем снизилось ниже 6 вольт. Интересно, а при чуть более высоком уровне компьютер обязан будет работать?... Случай не штатный, поэтому требовать от БП очередности снятия сигналов никто не будет, но неприятный осадок остался.

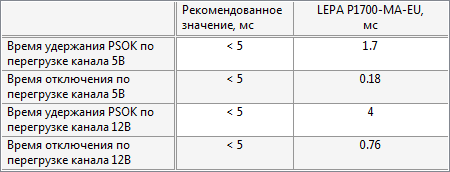

Время менее 1 мс считается очень хорошим результатом и исследуемый БП в этом отличился, в хорошем смысле этого слова. Легкую глупость с формированием PSOK ему простим.
Устойчивость к помехам в сети 220 В
Сеть питания не идеальной источник, в ней могут быть помехи. Данный способ тестирования востребован ГОСТ'ом, а потому включен в общее исследование.
По способу распространения, помехи делятся на два типа - дифференциальные (между двумя проводами питания) и синфазные (относительно земли). Для их имитации используется импульсный генератор 500 вольт по формуле «1/50».

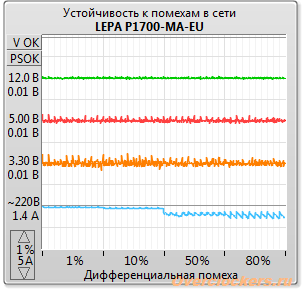

Дифференциальные

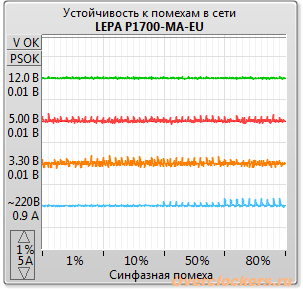

Синфазные
Блок питания демонстрирует примерно одинаковый уровень помех по всем выходам без каких-либо аномалий. Очень хороший результат. Стоит отметить повышенный уровень импульсов тока в сети, особенно при средней - высокой величине нагрузки блока. Это говорит о повышенной эффективности ограничительных элементов в блоке питания, что является положительным качеством.

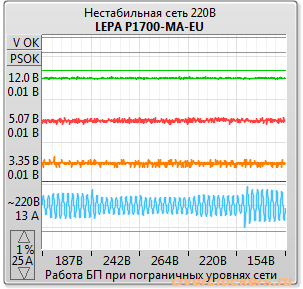

Нестабильная сеть
Кроме помех, в сети довольно часто происходит другая неприятность - длительное снижение уровня. Нормы на сеть ограничивают ее диапазон границами 220В +10/-15%, но ничего не «мешает» получить у потребителя и большее и меньшее значение. Требования ГОСТ'а обязывают БП способным функционировать как в нормальном диапазоне (+10/-15%), так и выдерживать кратковременное снижение и завышение уровня. Есть требование, будет испытание:
реклама
Блок питания демонстрирует полное отсутствие влияния величины сети на выходные напряжения. При этом к работе узла APFC нет никаких нареканий - резкая смена напряжения сети вызывает лишь кратковременные, «спокойные» и весьма небольшие изменения уровня тока потребления в переходных процессах.

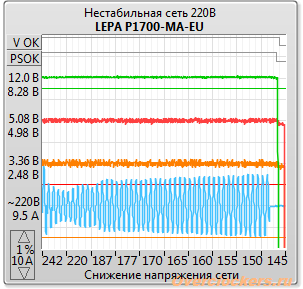

Второй тест данного типа - монотонное снижение напряжения сети.
Снижение уровня сети не вызвала каких-либо неудобств, отключение БП последовало при уровне напряжения питания 145 вольт. Блок питания номинируется на 220 вольт, а не «110-220», и потому полученный результат тестирования вполне соответствует ожиданиям.
Интересно, что БП вначале отключил блок APFC и лишь после разряда «сетевого» накопительного конденсатора произошло выключение основного преобразователя.
Эффективность работы
Одна из самых востребованных и разрекламированных характеристик - КПД.
Кроме измерения эффективности во время испытания приводятся напряжения на выходах 3.3/5/12, а само тестирование будет проводиться «до железки», пока блок питания не выключится. Это позволит оценить перегрузочную способность блока питания. Данный тест обязан проводиться быстро, иначе можно нарушить условие кратковременности перегрузки, оговариваемой на блоки питания.

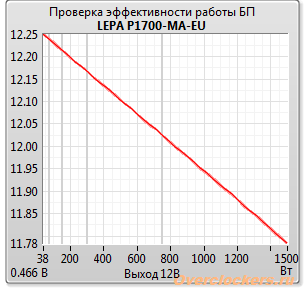

Выход 12 вольт
Выход 5 вольт
Выход 3.3 вольта
Приведенные диаграммы частично повторяют ранее приведенные нагрузочные характеристики, но с одной особенностью - мера нагрузки по всем выходам повышается одновременно и монотонно, от минимального значения до максимального.
Блок питания повторяет то, что демонстрировал ранее - небольшое изменение выходных напряжений под нагрузкой с крайне низким уровнем пульсаций.

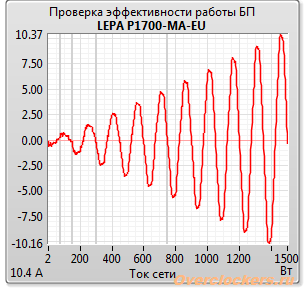

Ток потребления сети
Форма тока потребления приближается к синусоидальной в районе 200 Вт, что весьма неплохо. В обычных блоках питания с APFC форма тока потребления становится похожей на нормальную только на 50-75 % мощности нагрузки. Подробнее форма тока будет рассмотрена в следующем пункте испытаний.
