Тестовый стенд
Во время испытаний в Silverstone Raven RV03 собиралась следующая система:
- Материнская плата: ASUS P8P67 (Intel P67 Express Chipset);
- Центральный процессор: Intel Core i5-2500K (Sandy Bridge, LGA 1155);
- Система охлаждения процессора:
- Кулер: Thermalright TRUE Spirit 120;
- Вентилятор: Scythe S-FLEX SFF21E (120 х 120 х 25 мм, ~1200 об/мин);
- Термоинтерфейс: Gelid GC-Extreme;
- Оперативная память: Crucial Ballistix DDR3-1866 (PC-14900) Tactical CL9, 2 x 8192 Мбайт;
- Видеокарта: Zotac GeForce GTX 780 (референсная модель);
- Жесткие диски:
- Corsair Force GS 128 Гбайт (SSD), 1 шт. (системный);
- Western Digital Caviar Blue WD10EALX SATA 6 Гбит/с, 1 Тбайт (2 пластины, 4 головки), 3 шт.;
- Блок питания: Enermax MODU 87+, 600 Ватт;
- Корпус:
- Silverstone Raven 3;
- открытый стенд;
- Операционная система: Windows 8.1 64-бит.
Методика тестирования, используемые утилиты
Эффективность системы охлаждения Raven RV03 сравнивалась с открытым стендом (Open Stand на графиках). Замеры температур осуществлялись для трех компонентов системы: центрального процессора, видеокарты и жестких дисков. Так как в испытуемом корпусе присутствует возможность переключать обороты вентиляторов в два положения, тестирование проводилось в двух скоростных режимах – High и Low. Во время испытаний на открытом стенде материнская плата располагалась горизонтально.
реклама
Процессор Intel Core i5-2500K был разогнан до частоты 4500 МГц путем увеличения множителя до 45. Напряжение Vcore поднималось в BIOS материнской платы до 1.4 В (Load-Line Calibration включен) и по показаниям утилиты CPU-Z составляло именно это значение. Во время нагрузки на ЦП напряжение Vcore не изменялось.

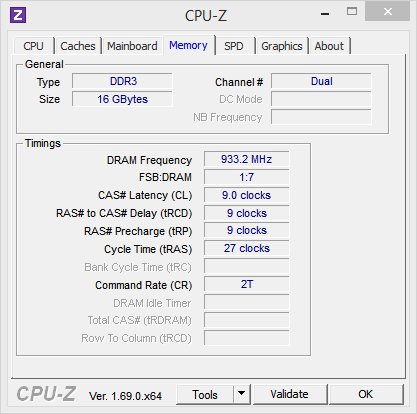

Оперативная память не разгонялась и функционировала на номинальной частоте 1866 МГц с задержками 9-9-9-27 2Т, при штатном напряжении 1.5 В.
Для прогрева процессора применялась LinX 0.6.5 в 64-битном режиме, объем задачи выставлялся в значение 32 717 (8192 Мбайт), время прогона – 30 минут. Далее система охлаждалась в простое 10 минут, после чего проводились два аналогичных прогона.

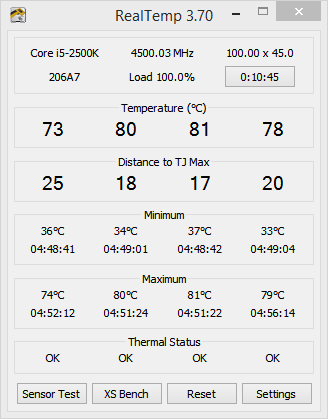

Температурные показатели с CPU снимались программой Real Temp 3.7. Учитывалось среднеарифметическое значение всех четырех ядер. Если получался дробный результат, он округлялся в большую сторону.
Для разогрева жестких дисков применялся пакет IOMeter. Нагружались все три HDD одновременно. Использовался режим «Access Time», поскольку именно он наиболее сильно разогревает дисковую подсистему. Время тестирования составляло 60 минут. Температурные показатели с «винчестеров» снимались с помощью программы AIDA64 v1.80.1484.
реклама
Видеокарта Zotac GeForce GTX 780 функционировала на фиксированных частотах 1019 МГц по ядру и 6010 МГц по памяти. Напряжение ядра также фиксировалось и в нагрузке составляло 1.162 В. Функция GPU Boost деактивировалась, предел по TDP увеличен до 130 Вт.
Для прогрева использовался тестовый бенчмарк Heaven Benchmark 4.0 со следующими настройками:
- API: DirectX 11.0;
- Stereo 3D: Disabled;
- Shaders: High;
- Tessellation: Normal;
- Anti-aliasing: 4x;
- Full Screen: On;
- Resolution: 1920 x 1200.
Нагрев видеоускорителя проводился в течение 30 минут, замеры температуры GPU осуществлялись при помощи утилиты MSI Afterburner 3.0.0 Beta 19.
Скорость вращения турбины системы охлаждения видеокарты при тестировании последней задавалась как фиксированная – ~2750 об/мин. Во время испытания других компонентов обороты СО понижались до минимальных ~1150 об/мин.
Стоит учесть, что стендовый видеоускоритель GeForce GTX 780 получил референсный дизайн и соответствующую СО. Благодаря этому, значительная часть нагретого им воздуха выбрасывается за пределы системного блока.
Для лучшей наглядности список программного обеспечения был занесен в таблицу.
Нагрев CPU | LinX 0.6.5 |
Мониторинг CPU | Real Temp 3.7, CPU-Z 1.69 x64 |
Нагрев GPU | Heaven Benchmark 4.0 |
Мониторинг GPU | MSI Afterburner 3.0.0 Beta 19 |
Нагрев HDD | IOMeter |
Мониторинг HDD | AIDA64 v1.80.1484 |
Температура окружающей среды в районе тестового стенда поддерживалась равной 24°C и не менялась во время тестирования. Для всех полученных в процессе замеров результатов допускается погрешность измерения в районе +/- 2%.
Результаты тестирования
На графиках ниже представлены результаты тестирования.
Меньше – лучше
Нагрузка
Включите JavaScript, чтобы видеть графики
Меньше – лучше
Нагрузка
Включите JavaScript, чтобы видеть графики
Меньше – лучше
Нагрузка
Включите JavaScript, чтобы видеть графики
реклама
Как и следовало ожидать, Silverstone Raven 3 показал отличные температурные режимы компонентов. Температура CPU в корпусе идентична открытому стенду, причем в обоих скоростных режимах. Температура GPU так и вовсе ниже на 3 градуса по Цельсию в режиме High и, что немаловажно – даже в режиме Low выигрыш составляет 1°C. Поразительный результат.
Победа во многом одерживается благодаря эффективному продуву корпуса. Мощный поток прохладного воздуха с двух нижних 180 мм вентиляторов, почти не встречая на своем пути сопротивления, полностью обдувает как материнскую плату, так и установленные компоненты.
С охлаждением жестких дисков, установленных за поддон платы, ситуация не идеальная, но показатели в норме: температура HDD в нагрузке не поднимается выше 40°C и 41°C в режимах High и Low соответственно. В то время как на открытом стенде аналогичный показатель равен 46°C. И все же хотелось бы лучших температурных режимов «винчестеров».
Шум
Напоследок займемся изучением уровня шума, исходящего от работающего закрытого системного блока. Задача – исследовать шумность штатной СО и работающего ПК в целом. Скорость вращения крыльчатки вентилятора процессорного кулера не изменялась, шпиндели жестких дисков продолжали функционировать, а обороты СО видеокарты оставались минимальны (~1150 об/мин).
Звуковое давление замерялось цифровым шумомером Becool BC-8922. Уровень фонового шума в помещении, где проводилось тестирование, составлял ~25 дБ. Замеры проводились на расстоянии 0.5, 1 и 2 м от системного блока, так как именно на таком расстоянии чаще всего пользователь находится от компьютера. Шумомер располагался спереди от «системника» со смещением влево на 45 градусов и вверх на 30 градусов.
Использованный шумомер (модель 8922) гарантирует погрешность не более полдецибела, но лишь в диапазоне от 30 дБ. Так что относиться к выданным им значениям ниже этой отметки следует лишь как к ориентировочным.
На графике ниже можно ознакомиться с результатами тестирования.
Меньше – лучше
2 | 1 | 0.5 м
Включите JavaScript, чтобы видеть графики
При максимальных оборотах вентиляторов Raven RV03 показал очень высокий уровень шума, компьютер в этом режиме превращается в «космодром». Но при переключении вертушек в режим Low шумность кардинально снижается, достигая комфортных на слух значений. Если учесть, что охлаждение компонентов эффективно и в режиме Low, то рационально будет использовать именно его. В режим High вентиляторы можно переключить при наличии в системе, например, нескольких горячих видеокарт.
Теперь поговорим о шумности при работе накопителей. Что не говори, а жестких дисков в Silverstone Raven 3 совсем не слышно. Отсутствует не только «грохотание» при частом перемещении головок дисков, но и передаваемая на корпус вибрация. Впрочем, подобного результата можно было ожидать из-за специфики конструктивных особенностей крепления HDD.
Заключение
Корпус Silverstone Raven RV03 – отличное решение для сборки производительного ПК. В первую очередь стоит отметить хорошее охлаждение компонентов, «тихое» крепление HDD, модифицируемую фронтальную панель корпуса, да и вообще качественную и продуманную конструкцию в целом.
Правда, совсем уж «горячие» модели жестких дисков лучше размещать с фронтальной стороны корпуса, где будет осуществляться их активный обдув.
Что касается стоимости модели Silverstone, то в московских магазинах ее можно приобрести за сумму около 5000 рублей. Для этого корпуса ценник абсолютно адекватный.
Плюсы Silverstone Raven RV03:
- Качественная и продуманная конструкция;
- «Мягкое» крепление HDD, почти бесшумная работа жестких дисков;
- Отличное охлаждение компонентов, в особенности видеокарты;
- Модифицируемая фронтальная панель;
- Переключение скорости оборотов вентиляторов;
- Противопылевые фильтры на всех впускных отверстиях.
Минусы корпуса:
- Не обнаружено.
Выражаем благодарность:
- Компании Регард за предоставленный на тестирование корпус Silverstone Raven RV03.
