Обзор и тестирование корпуса Silverstone Raven RV03 (страница 4)

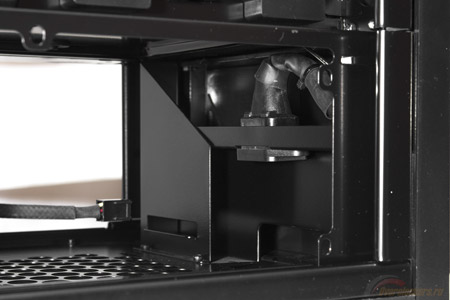

Блок питания размещается в передней нижней части корпуса на специальных пазах. Какая-либо мягкая «посадка» отсутствует. Ориентация БП может быть лишь в одном положении – вентилятором вниз. Что касается максимальной длины блока, то, как заявляет производитель, она составляет 180 мм.

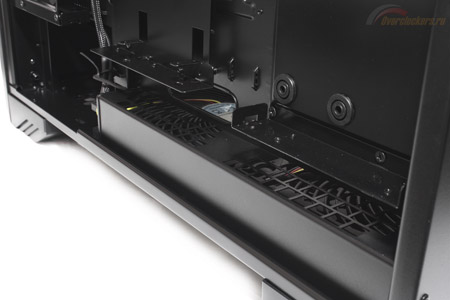

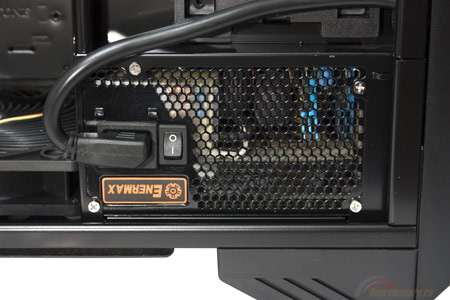

Забор прохладного воздуха блоком осуществляется через днище корпуса, а нагретый воздух из него выбрасывается со стороны левой боковой панели через решетку. Провод питания от сети 220 В подключается со стороны днища в передней части корпуса, затем его можно вывести из-под днища с любой из сторон.

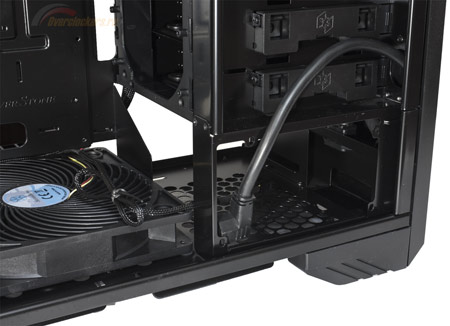

Удлинитель сетевого кабеля выведен в нижнюю часть, другой конец вставляется в блок питания внутри корпуса.

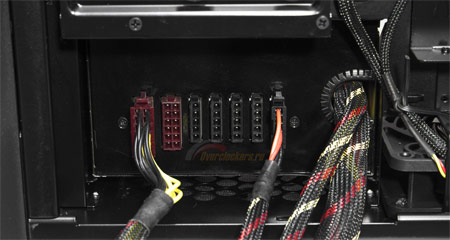

Со стороны разъемов установленного блока питания достаточно свободного места. При использовании модели БП длиной 140-160 мм часть проводов можно уложить прямо здесь.

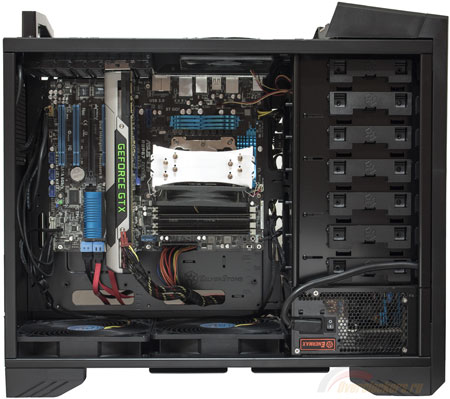

Проблем при сборке компьютера в Silverstone Raven 3 выявлено не было. Компоненты устанавливаются и подключаются быстро и просто. Лишь с установкой накопителей пришлось чуть повозиться.

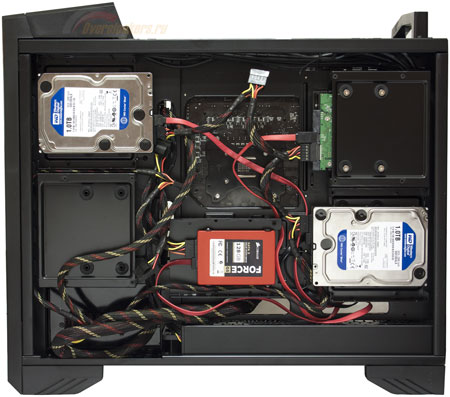

Размещение проводов за поддоном платы также не вызвало затруднений. Крепежная крестовина кулера CPU и вырез для нее в поддоне как нельзя лучше приспособились друг к другу.

Система охлаждения

Систему вентиляции в Raven 3 можно назвать экстремальной. В штатной поставке корпус насчитывает три вертушки, две из которых типоразмера 180 мм, с неслабой скоростью вращения крыльчатки. Но обо всем по порядку.

Итак, на днище корпуса установлены два вентилятора Air Penetrator AP181 (180 х 180 х 25 мм). Функционируя на вдув (и создавая воздушный поток направленного действия), они нагоняют прохладный воздух внутрь корпуса, эффективно продувая внутреннее пространство. Номинальная скорость вращения крыльчаток составляет ~1200 об/мин, что для типоразмера 180 мм довольно много. Но все не так печально.

В каждый вентилятор встроен двухпозиционный переключатель скорости вращения, который выведен в переднюю часть верхней панели корпуса. При переключении в режим Low скорость вращения крыльчатки снижается до ~700 об/мин (реальные ~800 об/мин).

«Стовосьмидесятки» оборудованы трехконтактным разъемом питания. Регулятор оборотов подключать не требуется: провод от него уже проложен внутри корпуса и выведен на панель. Тумблер с пометкой High регулирует обороты переднего 180 мм вентилятора, тумблер с пометкой Low – заднего. Ранее уже приводились фотографии с данными вентиляторами, поэтому повторяться нет смысла.

Третий фирменный вентилятор типоразмера 120 х 120 х 25 мм с номинальной скоростью вращения крыльчатки ~1000 об/мин расположен на верхней панели. Функционируя на выдув, он откачивает нагретый воздух из корпуса наружу. Скорость вращения его крыльчатки не регулируется, разъем питания – трехконтактный.

Что касается охлаждения жестких дисков, то установленные за поддон системной платы «винчестеры» призваны обдуваться нижними 180 мм вентиляторами. Вот только на кронштейнах HDD отсутствует какая-либо перфорация, что может свести эффективность обдува к минимуму.

Жесткие диски, расположенные в 5.25-дюймовых отсеках, охлаждаются вентиляторами, которых можно установить до четырех штук. Типоразмер – 120 мм. Пара моделей с фронтальной стороны и две штуки с внутренней стороны корзины для 5.25-дюймовых устройств.

При желании в корпус можно установить 120 мм вентилятор на тыловую панель, который будет заниматься дополнительным охлаждением видеокарты. Но, как показало тестирование, этого не требуется. Разве что в системе будут установлены несколько производительных графических адаптеров.

Еще одно место для 120 мм вентилятора предусмотрено в центральной части правой боковой панели корпуса. Установка вертушки поможет эффективнее охлаждать процессорное гнездо с обратной стороны PCB, а также может улучшить обдув установленных за поддон HDD.

Все три вентилятора можно подключить непосредственно к материнской плате через 3-pin разъемы, либо воспользоваться переходником-разветвителем из комплекта и «посадить» все вентиляторы на один разъем Molex.
