Обзор и тестирование материнской платы MSI A88XI AC (страница 3)
реклама
Технические характеристики
Поддерживаемые процессоры | AMD Socket FM2+ A-Series/Athlon Processors Also supports FM2 A-Series/Athlon Processors |
Системная логика | AMD A88X |
Оперативная память | 2 x 240-pin DDR3 DIMM, двухканальный режим, до 32 Гбайт при частоте 1333/ 1600/ 1866/ 2133 МГц |
Слоты расширения | 1x PCI-E 3.0 X16 1x Mini-PCIe (занят модулем Wi-Fi/Bluetooth) |
Поддержка Multi-GPU | Нет |
Поддержка SATA/RAID | AMD A88X: 4x SATA 6 Гбит/с RAID 0, RAID 1, RAID 10, RAID 5 |
Поддержка eSATA | Нет |
Поддержка IDE и FDD | Нет |
Thunderbolt | Нет |
Сеть | Supports Gigabit LAN by Realtek RTL8111G Supports 10Mb/s, 100Mb/s and 1000Mb/s |
Беспроводная сеть | Wi-Fi/Bluetooth mini-PCIe card with Intel® Dual Band Wireless-AC 7260 chip. Supports Wi-Fi 802.11 ac/a/b/g/n, dual band (2.4GHz, 5GHz) up to 867 Mbps speed. |
Аудио | Chipset integrated by Realtek® ALC887 7.1-Channel High Definition Audio Supports S/PDIF output |
USB 2.0 | AMD A88X: 6x USB 2.0 |
USB 3.0 | AMD A88X: 4x USB 3.0 |
IEEE-1394 | Нет |
Системный мониторинг | Fintek F71808AU |
Питание материнской платы | 1 x 24-pin ATX Power connector 1 x 4-pin ATX 12V Power connector |
Разъемы задней панели | 1 x PS/2 порт для клавиатуры/мыши Оптический порт S/PDIF 2 выхода под Wi-Fi антенны 1 x HDMI 1 x DVI-D 1 x LAN 2 x USB 3.0 4 x USB 2.0 3 аудио входа/выхода 3.5-мм mini-jack |
Возможности встроенной графики | 1 x VGA port, supporting a maximum resolution of 1920x1200@60Hz, 24bpp 1 x DVI-D port, supporting the maximum resolutions of 2560x1600@60Hz, 24bpp/ 1920x1200 @ 60Hz, 24bpp 1 x HDMI port, supporting the maximum resolutions of 4096x2160@24Hz, 36bpp*/ 3840x2160@30Hz, 36bpp*/1920x1200@120Hz, 36bpp and 1920x1200@60Hz, 36bpp |
Фирменные технологии | Military Class 4 OC Genie 4 Click BIOS 4 AMD Dual Graphics 4K UHD Support PCI Express Gen 3 USB 3.0 SATA 6Gb/s Command Center Fast Boot Live Update 5 M-Flash |
Размеры, мм | 170 x 170 |
Форм-фактор | Mini-ITX. |
Возможности BIOS Setup

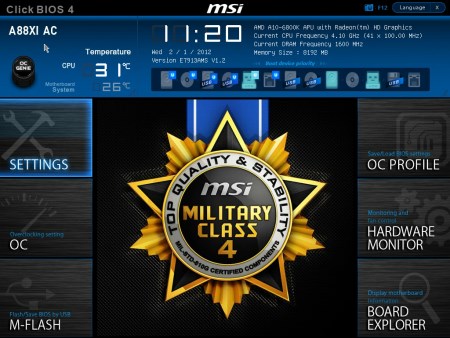

Изначально при входе в UEFI меню пользователю открывается стартовая страница настроек:
реклама
Структура меню такая же, как и у плат MSI на платформе LGA1150. В верхней части экрана показана основная информация о системе, мониторинг температур процессора и материнской платы, часы и календарь.
Сам же интерфейс меню состоит из шести основных разделов, а именно: SETTINGS, OC, M-FLASH, OC PROFILE, HARDWARE MONITOR и BOARD EXPLORER. В разделе SETTINGS собраны основные настройки, касающиеся работы периферии, а также настройка загрузочных устройств, меню задания пароля, и меню выхода из UEFI. Раздел OC – самый интересный, ибо здесь собраны все настройки разгона системы. Раздел M-FLASH позволяет обновить прошивку. В OC PROFILE можно сохранить до шести профилей настроек системы, есть возможность сохранять профили на внешний носитель и загружать их. Раздел HARDWARE MONITOR посвящен мониторингу температур процессора, материнской платы и настройкам скорости вращения вентиляторов. Раздел BOARD EXPLORER позволяет узнать информацию о задействованных интерфейсах, и об установленном на плату оборудовании.

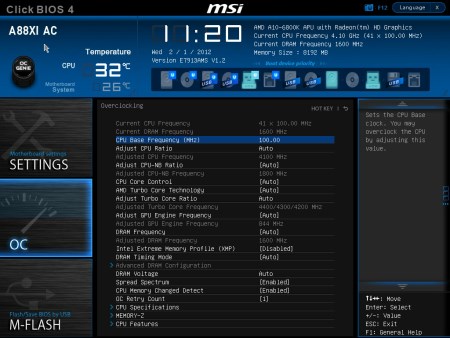

Остановимся подробнее на рассмотрении меню разгона, как наиболее интересного:
Структура меню состоит из главного раздела, где собраны настройки по установки частот, в то время как более углубленные настройки собраны в отдельных подразделах.
Для удобства соберем доступные регулировки частот в одну таблицу:
Настройка |
|
CPU Base Frequency (MHz) |
|
CPU Ratio |
|
CPU-NB Ratio |
|
GPU Engine Frequency |
|
DRAM Frequency |
|
реклама
За исключением доступных значений базовой частоты материнская плата не отличается от плат конкурентов.

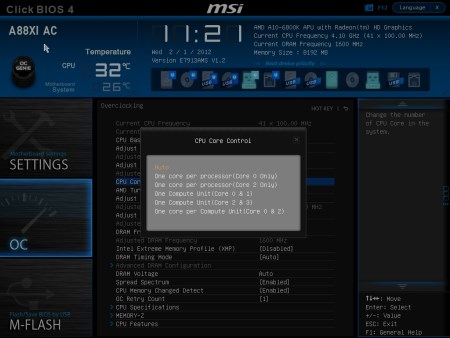

Из интересных особенностей можно отметить возможность нескольких конфигураций с отключением модулей процессора:
Обычно такие настройки интересны на оверклокерских платах, с целью достижения максимальных результатов «скриншотного» разгона, а здесь эти настройки видимо сохранены из соображений унификации меню.

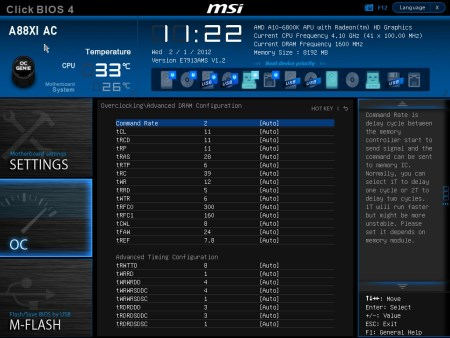

Первым из подразделов в меню настроек разгона является «Advanced DRAM Configuration», в котором собраны настройки таймингов памяти:
В целом, для платы, явно не ориентированной на разгон, список настроек даже избыточен.
Перечень доступных для изменения таймингов:
Тайминг |
значение |
значение |
|
||
Command Rate |
|
|
tCL |
|
|
tRCD |
|
|
tRP |
|
|
tRAS |
|
|
tRTP |
|
|
tRC |
|
|
tWR |
|
|
tRRD |
|
|
tWTR |
|
|
tRFC0 |
|
|
tRFC1 |
|
|
tCWL |
|
|
tFAW |
|
|
tREF |
|
|
|
||
tRWTTO |
|
|
tWRRD |
|
|
tWRWRDD |
|
|
tWRWRSDDC |
|
|
tWRWRSDSC |
|
|
tRDRDDD |
|
|
tRDRDSDDC |
|
|
tRDRDSDSC |
|
|

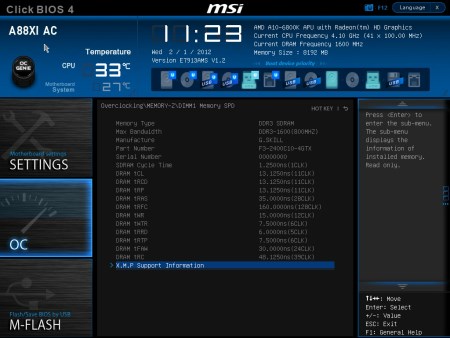

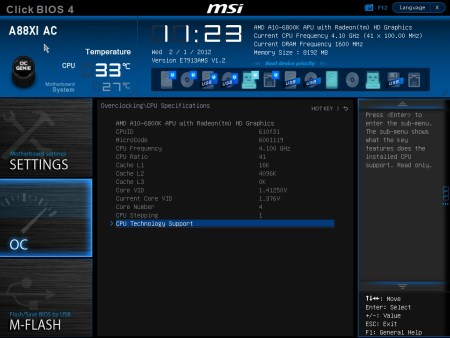

Следующие два подраздела в меню настроек разгона – «CPU Specifications» и «Memory-Z» носят сугубо информационный характер, как уже понятно из названия разделов – в одном содержится информация о процессоре, а в другом – информация о модулях памяти:

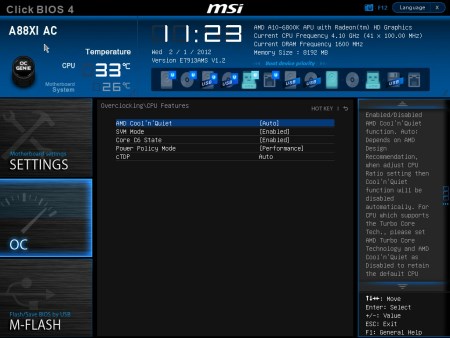

Последний подраздел меню разгона – «CPU Features», в нем собраны дополнительные настройки процессора:
реклама
Здесь можно включить/выключить технологии энергосбережения, а также включить/выключить поддержку виртуализации.
Из непривычных настроек можно разве что отметить строку cTDP: в ней можно выставить ограничение на потребление процессора. Диапазон доступных значений от 45 до 100 Вт. С учетом того, что 100 Вт – и есть «паспортное» тепловыделение стендового процессора, можно отметить желание производителя оградить пользователей от разгона процессоров с данной материнской платой.
На этом перечень настроек разгона заканчивается. Что можно заключить по меню материнской платы? Каких-либо неудобств при работе с настройками здесь нет, но что касается разгона – производитель явно не хочет, чтобы материнская плата подвергалась ему. Из доступных для изменения напряжений тут только напряжение питания памяти (диапазон значений 1.35-1.8 В, шаг изменения 0.15 В).
На мой взгляд, отсутствие возможности изменения напряжений на процессоре и CPU_NB – весьма и весьма неприятно. Ведь еще можно понять стремление производителя ограничить разгон и тем самым обезопасить плату от «сжигания» слабых преобразователей питания, но ведь не оставлена и возможность снижения напряжений ниже штатных, что могло бы пригодиться для сборки компактной и тихой системы.
