Управление вентиляторами
В данном подразделе статьи можно ознакомиться с возможностями материнских плат в плане управления оборотами вентиляторов.

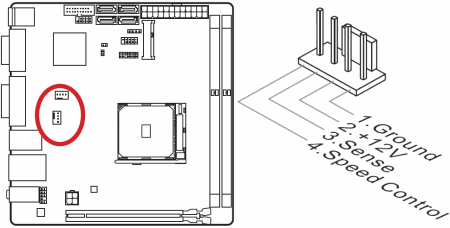

Расположение разъемов для подключения вентиляторов на MSI A88XI AC:
реклама
В распоряжении материнской платы находится всего два разъема для подключения, чего несомненно мало. Оба разъема полноразмерные 4-pin, то есть должны быть с поддержкой ШИМ-управления скоростью вращения. Что касается их расположения, то находятся они в одном из самых труднодоступных мест платы – между процессорным разъемом и I/O панелью, так что подключать вентиляторы лучше заранее.
Настройки по управлению оборотами содержатся в разделе HARDWARE MONITOR:
Меню предельно простое и удобное: для каждого из вентиляторов можно задать целевые значения минимальной и максимальной температуры процессора, а также уровень скорости вращения крыльчатки, которые будут соответствовать минимальной и максимальной температуре. Динамика изменения скорости при изменении настроек сразу отображается на графике.
Для CPU разъема доступно значение минимальной скорости вращения 12.5 %, для System разъема доступна установка минимальной скорости на 50%. Управление System разъема можно как привязать к температуре процессора, так и просто зафиксировать обороты на постоянном уровне.
Проверка возможностей регулировки скоростью вращения производилась для вентиляторов Scythe Ultra Kaze 2000 (3-pin) и Zalman ZP1225ALM (4-pin) с каждым из разъемов.
Разъем |
Scythe Ultra Kaze 2000 (3-pin), об/мин. |
Zalman ZP1225ALM (4-pin), об/мин. |
CPU |
|
|
System |
|
|
Как видно по результатам тестирования, материнская плата неспособна управлять скоростью вращения 3-pin вентилятором ни в одном из разъемов. Для 4-pin модели широкий диапазон скоростей предоставляет CPU разъем, в System разъеме диапазон регулировок уже.
реклама
Тестовый стенд
Тест MSI A88XI AC проводился в составе следующей конфигурации:
- Процессор: AMD A10-6800K;
- Система охлаждения: СЖО на базе водоблока Watercool Heatkiller 3.0 и циркуляционного насоса Lowara TLC 25-7L;
- Термоинтерфейс: Prolimatech PK-1;
- Оперативная память 1: G.Skill TridentX F3-2400C10D-8GTX;
- Оперативная память 2: Corsair Dominator Platinum CMD8GX3M2B2133C9;
- Жесткий диск: Western Digital Caviar Blue (WD500AAKS), 500 Гбайт;
- Блок питания: Corsair CMPSU-750HX, 750 Ватт;
- Корпус: открытый стенд.
Проверка разгона
Разгон по BCLK
Материнская плата предоставляет очень узкий перечень доступных в BIOS значений базовой частоты, их диапазон ограничен 100-105 МГц, с шагом изменения в 1 МГц.
На деле, ситуация оказалась еще «веселее», чем с перечнем настроек: A88XI AC попросту игнорирует установленное значение базовой частоты и всегда стартует со значением 100 МГц. Как итог, базовая частота разгону не подлежит, по крайней мере, на текущей версии прошивки.
Разгон оперативной памяти
Замер напряжения питания памяти:
в UEFI, В |
в простое, В |
под нагрузкой, В |
|
|
|
|
|
|
|
|
|
Замеры производились при помощи мультиметра Mastech MY64. Как видно по результатам замеров, материнская плата склонна завышать напряжение питания памяти. Из более неприятного – между 1.5/1.65/1.8 В нет возможности установки промежуточных значений, напряжение питания памяти изменяется с шагом 0.15 В.
Поскольку особых возможностей к разгону базовой частоты материнская плата не показала, то вся проверка разгона сводилась к одному – заведется ли память на частоте 2400 МГц.

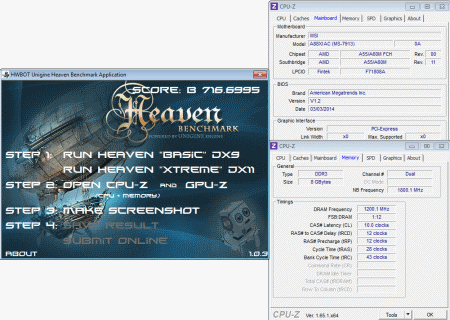

Что ж, и комплект памяти G.Skill, и комплект памяти Corsair смогли пройти тест Unigine Heaven:
Каких-либо проблем с разгоном памяти не возникало, материнская плата адекватно воспринимала изменение настроек.
Разгон встроенной графики
реклама
Замер напряжения питания встроенной графики:
в простое, В |
под нагрузкой, В |
|
|
Уровень напряжения питания весьма мал, при этом в BIOS нет возможности его увеличения. В таких условиях надеяться на высокие результаты разгона нет смысла.

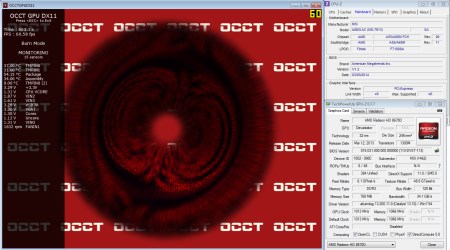

Система сохраняла стабильность при установке частоты работы встроенной графики вплоть до 1013 МГц:
Следующий шаг частоты (1086 МГц) системе не покорился, хотя следует отметить, что не хватило совсем чуть-чуть, при 1086 МГц система зависла лишь спустя 8 минут теста (при отведенных на тест стабильности десяти минутах).
Отдельно отмечу, что в отличие от Unigine Heaven, в OCCT-тесте память не сохраняла стабильность при частоте работы 2400 МГц, пришлось откатиться до 2133 МГц. Все же, напряжение питания CPU_NB слишком мало.
Разгон процессора
Замер напряжения питания процессора.
Для начала проверим работу Load-Line Calibration для CPU Voltage:
программный мониторинг, В |
программный мониторинг, В |
замер мультиметром, В |
замер мультиметром, В |
|
|
|
|
Замеры производились при помощи мультиметра Mastech MY64. По результатам замеров видно, что мониторинг склонен занижать показания, это следует учитывать.
Исходя из результатов замера напряжения питания ЦП, надежд на успешный разгон последнего не оставалось, хотя как оказалось зря: при установке более высокого коэффициента умножения CPU, материнская плата сама увеличивала и напряжение питания. Иначе говоря, пользователю изменить настройки плата не позволяет, но сама ими вполне «крутит».
Поскольку «издевательства» над платой с учетом использования на ней трехфазного преобразователя питания процессора могли бы привести к порче оборудования – было решено остановиться на коэффициенте умножения х46, то есть на частоте работы процессора 4600 МГц.

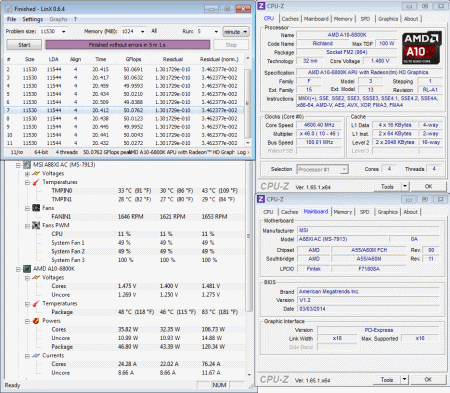

Система запустилась с первого раза и смогла пройти тест стабильности:
Не думаю, что от такой материнской платы можно требовать большего, так что результаты разгона назову удовлетворительными.
Температурный режим
Слабый преобразователь питания процессора, слабая система охлаждения преобразователя питания и форм-фактор Mini-ITX однозначно говорят в пользу того, что стрессовую нагрузку при отсутствии обдува лучше не включать, но все же с целью понимания общей картины было решено провести хотя бы облегченный стресс-тест.
В качестве нагрузки, как и для ASUS A88X-PRO, был выбран тест OCCT Power Supply, однако вместо режима максимального разгона были установлены штатные частоты процессора и встроенной графики.
При полном отсутствии обдува радиаторов были получены следующие результаты:
Радиатор |
в простое |
под нагрузкой |
Радиатор преобразователей питания |
|
|
Радиатор набора системной логики |
|
|
Температурный режим стабилизировался примерно к десятой минуте теста. По результатам замеров видно, что некоторый запас прочности в штатном режиме у платы есть, но при разгоне лучше не оставлять радиаторы без обдува.
Встроенный звук
Тестирование встроенного звука производилось при помощи RightMark Audio Analyzer 6.2.5 в режиме 16 бит / 44.1 КГц, как в наиболее часто используемом на ПК.
Установленный на материнской плате кодек – Realtek ALC887.
Тест |
|
|
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
|
|
Уровень шума, дБ (А) |
|
|
Динамические диапазон, дБ (А) |
|
|
Гармонические искажения, % |
|
|
Гармонические искажения + шум, дБ(A) |
|
|
Интермодуляционные искажения + шум, % |
|
|
Взаимопроникновение каналов, дБ |
|
|
Интермодуляции на 10 кГц, % |
|
|
Общая оценка |
|
|
Результаты примерно такие же, как у большинства материнских плат на кодеках ALC887 и ALC892, отличий, как в лучшую, так и в худшую сторону MSI A88XI AC не показала.
Заключение
С одной стороны, непонятно, как относиться к герою обзора, поскольку на момент написания материала он еще не появился в продаже и его ценник неизвестен.
С другой, MSI A88XI AC выполнена в бюджетном ключе: преобразователь питания процессора слабоват, система охлаждения не поражает эффективностью, используются недорогие контроллеры для реализации встроенного звука и сети. Единственное, что выделяет материнскую плату – используемый модуль Wi-Fi/Bluetooth. Если он будет оценен производителем недорого, и бюджетная плата будет продаваться по разумной цене, то решение найдет своих покупателей. В противном случае A88XI будет смотреться сомнительным выбором.
Плюсы:
- Форм-фактор Mini-ITX;
- Наличие модуля Wi-Fi/Bluetooth, поддержка работы Wi-Fi на частоте 5 ГГц и стандарта 802.11 AC;
- Более-менее приемлемые для форм-фактора Mini-ITX результаты разгона.
Минусы:
- Смещенный к правому нижнему краю платы процессорный разъем, что может негативно повлиять на совместимость системы с крупногабаритными кулерами;
- Слабый преобразователь питания ЦП, не лучшая реализация системы охлаждения;
- Отсутствие возможности ручного изменения напряжений процессора и CPU_NB;
- Всего два разъема для подключения вентиляторов, при этом, ни один из них не способен управлять оборотами 3-pin вентилятора.
Страница материнской платы MSI A88XI AC на официальном сайте производителя:
- Глобальное зеркало ;
- Русскоязычное зеркало .
Выражаем благодарность:
- Компании MSI за предоставленную на тестирование материнскую плату MSI A88XI AC.
