Система охлаждения

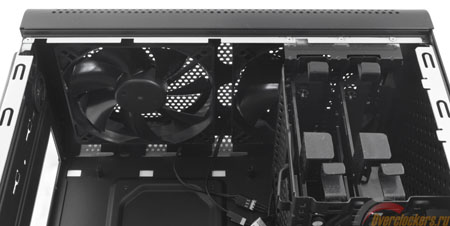

Нагнетающие вентиляторы в конструкции Hadron Air оказались не предусмотрены, а удалением нагретого воздуха занимаются две «стодвадцатки», расположенные на верхней крышке. С одной стороны, невелика потеря, но с другой – создается сильное отрицательное давление, что делает из героя обзора отличный пылесборник.

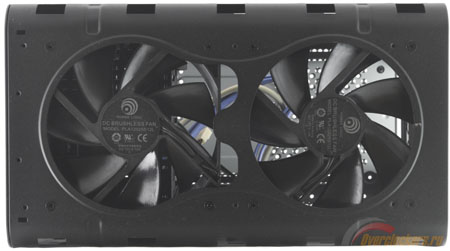

После снятия перфорированного кожуха можно видеть сами пропеллеры. Два вентилятора с маркировкой PLA12025S в ассортименте EVGA не значатся, поэтому можно только гадать, детищем каких азиатских рук они являются.
реклама
Крыльчатка каждого состоит из семи лопастей, которые вращаются с максимальной скоростью 1650 RPM (по данным Lamptron FC5V2). Никаких данных об объеме прокачиваемого воздуха или уровне шума нет.
После увиденного позволю сделать замечание, что штатная система охлаждения не вызывает доверия. Тандем из пары «стодвадцаток» без принудительного притока свежего воздуха мог бы сработать, если бы корпус представлял собой сплошную перфорацию. Но в случае с Hadron это не так. Днище почти полностью закрыто блоком питания, одна из боковых стенок снабжена окном, а широкая полоса перфорации на другой упирается в поддон, который мешает прохождению воздуха. Сдается мне, что результаты тестирования нас неприятно удивят.
Технические характеристики
Название модели |
|
Тип конструкции |
|
Габариты корпуса (ШхВхГ), мм |
|
Масса корпуса, кг |
|
Материал корпуса |
|
Толщина стенок, мм |
|
Толщина шасси, мм |
|
Цветовая вариация |
|
Внешние 5.25 дюймовые отсеки, шт |
|
Внутренние 3.5/2.5 дюймовые отсеки, шт |
|
Место для установки Slim-DVD, шт |
|
Слоты расширения, шт. |
|
Внешние порты |
|
Поддержка материнских плат |
|
Штатная система охлаждения |
|
Максимальная длина видеокарты, мм |
|
Максимальная высота кулера CPU, мм |
|
Тестовый стенд
Для тестирования EVGA Hadron Air была собрана тестовая система на базе процессора Sandy Bridge:
- Материнская плата: ASRock Z77E-ITX;
- Процессор: Intel Core i5-2500K (Sandy Bridge, LGA 1155);
- Система охлаждения: Thermalright AXP-200;
- Оперативная память: Samsung M378B5273DH0-CH9, 2x4 Гбайта, 1333 МГц;
- Видеокарта: AMD Radeon HD 6950@6970;
- Охлаждение видеокарты: Arctic Cooling Accelero Twin Turbo II;
- Дисковая система:
- Corsair Force 3 (120 Гбайт, SATA 6 Гбит/с);
- Seagate Barracuda 7200.12 ST3500418AS (500 Гбайт, SATA II);
- Термоинтерфейс: Gelid GC-Extreme;
- Контроллер: Lamptron FC5V2.
Особенности сборки
реклама

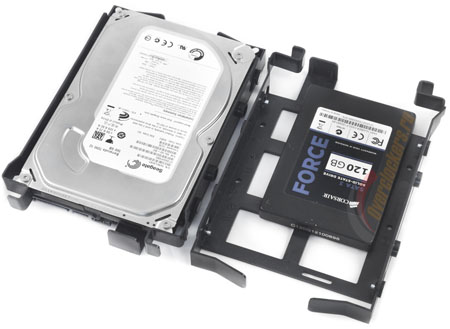

Сборку начать проще всего с установки накопителей. В случае с HDD размера 3.5” никакого инструмента для закрепления в пластиковых лотках не понадобится (в боковинах присутствуют штырьки, которые удерживают «винчестер»), а вот при монтаже SSD придется извлечь винты из комплекта поставки и взяться за отвертку.
Самое интересное, что винтики, которыми прикручиваются SSD и материнская плата, одинаковые, но их всего восемь штук. Соответственно, если в составе компьютера два твердотельных накопителя, то для системной платы придется искать другие.

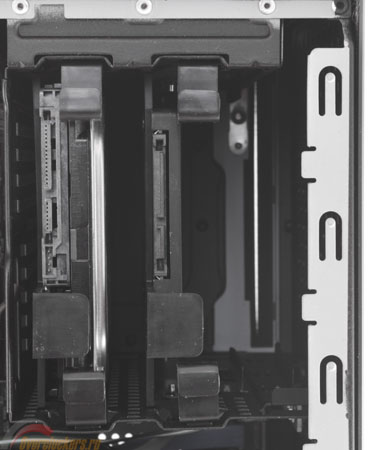

Когда диски прикручены, остается только задвинуть лотки в корзину.

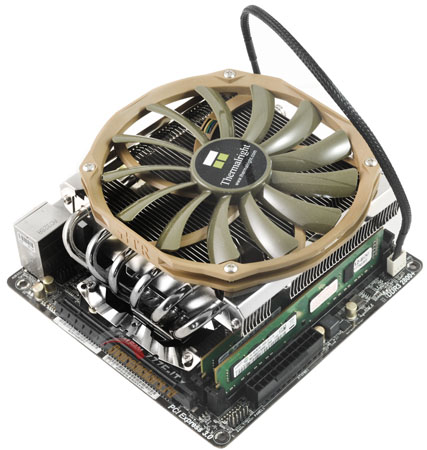

В качестве системы охлаждения для процессора был выбран кулер топ-конструкции Thermalright AXP-200, поскольку «башни» подходящей высоты у меня под рукой не оказалось. Ширина Hadron Air позволяет устанавливать кулеры высотой 145 миллиметров максимум. Так что стоит основательно подойти к выбору охладителя.

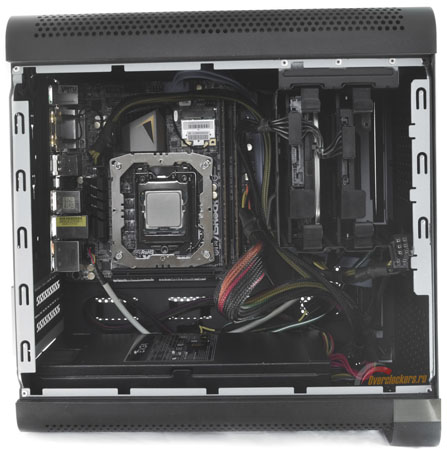

Установка платы в корпус не вызывает особых трудностей, если не считать ограниченное пространство для рук (для избавления от этого недостатка стоило бы сделать съемную корзину для накопителей, которые можно было бы поставить под конец).
Но в данном случае после прикручивания материнской платы меня ждал большой сюрприз.

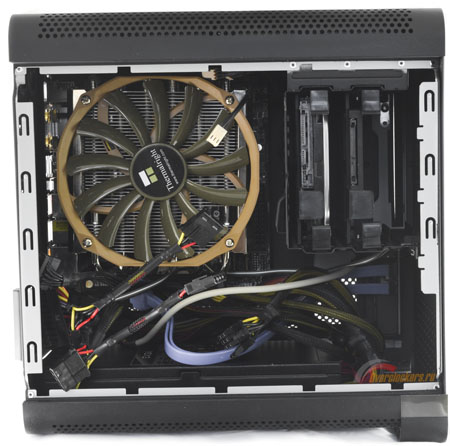

Дело в том, что кулер закрывает собой большую часть платы и в таком виде подключить к материнской плате какие-либо кабели просто невозможно. Благо, что снимается AXP-200 легко и быстро.

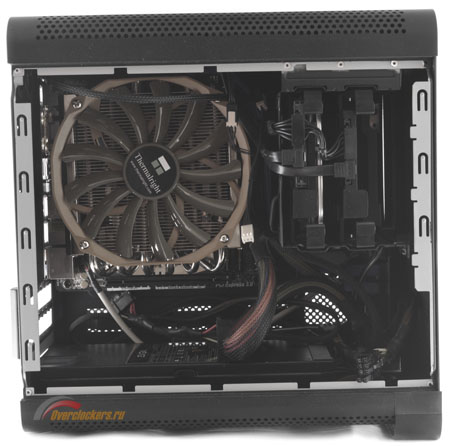

После устранения оплошности охладитель занял свое законное место. Стоит сказать, что уложенные кабели в верхней части доставили мне немало хлопот, поскольку после запуска слух резал треск и шелест вытяжных вентиляторов.

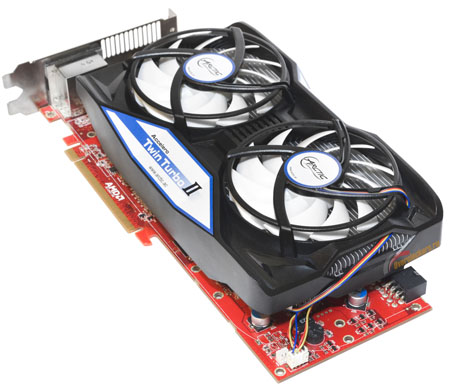

Далее наступил черед видеокарты. Стендовый видеоадаптер AMD Radeon HD 6950 оборудовался кулером Arctic Twin Turbo II.
реклама
Такой «бутерброд» чуть выходил за рамки двух слотов, но по моим прикидкам место до блока питания еще оставалось. Однако после попытки установки случился… полный провал. Катастрофа. Epic fail. Называйте, как хотите, но видеокарта не влезла. Совсем. То есть по размерам платы она подходит (EVGA как раз указывает цифру 267 мм, что равняется длине печатной платы HD 6950), но кабели, идущие от БП, не дают ее поставить, как не старайся.

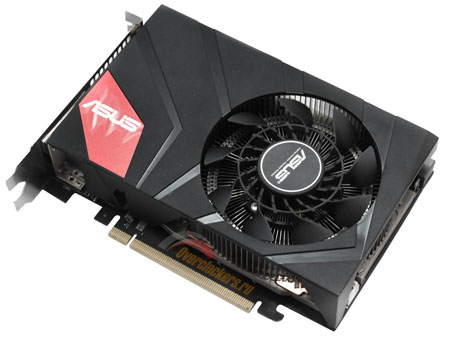

Я уже было решил, что идея собрать миниатюрную, но мощную игровую систему в корпусе EVGA Hadron Air умерла, так и не родившись. Однако в лаборатории после обзора осталась видеокарта ASUS GeForce GTX 760 DirectCU Mini с укороченной печатной платой.
