Тестовый стенд
Тестирование ASRock Z87 Extreme4/TB4 проводилось в составе следующей конфигурации:
- Процессор: Intel Core i7-4770K 3.5 ГГц (100х35);
- Система охлаждения: СЖО на базе водоблока Watercool Heatkiller 3.0 и циркуляционного насоса Lowara TLC 25-7L;
- Термоинтерфейс: Prolimatech PK-1;
- Оперативная память 1: G.Skill TridentX F3-2400C10D-8GTX;
- Оперативная память 2: Corsair Dominator Platinum CMD8GX3M2B2133C9;
- Жесткий диск: Western Digital Caviar Blue (WD500AAKS), 500 Гбайт;
- Блок питания: Corsair CMPSU-750HX, 750 Ватт;
- Корпус: открытый стенд.
Проверка разгона
Разгон по BCLK
реклама
В отличие от системных плат LGA 1155, на платформе LGA 1150 появилась возможность использовать различные диапазоны для базовой частоты.

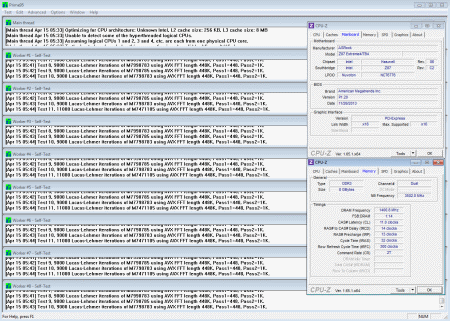

При использовании CPU Strap 100 МГц материнская плата ASRock смогла разогнать процессор до 106.08 МГц:

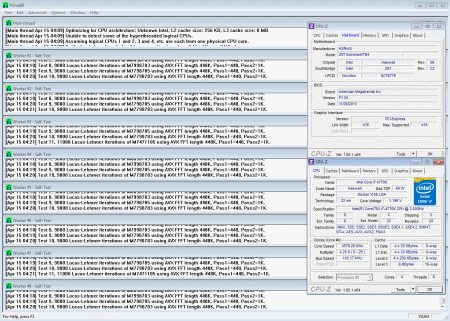

При повышении CPU Strap до 125 МГц частота процессора составила 143.17 МГц:

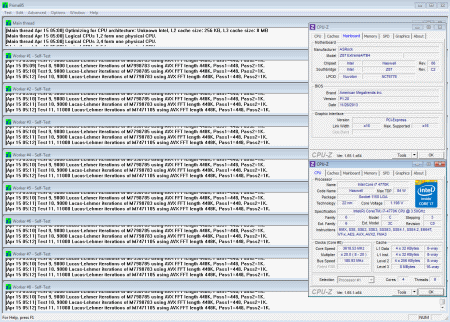

При CPU Strap 167 МГц удалось добиться частоты процессора 180.93 МГц:
В целом, ASRock Z87 Extreme4/TB4 показала неплохие результаты разгона базовой частоты. Можно отметить и предсказуемость платы при переразгоне, прибегать к использованию кнопки ClearCMOS не пришлось ни разу.
реклама
Разгон оперативной памяти
Замер напряжения питания памяти:
в UEFI, В |
в простое, В |
под нагрузкой, В |
|
|
|
|
|
|
|
|
|
Замеры производились при помощи мультиметра Mastech MY64. Материнская плата показала склонность к небольшому завышению напряжения питания памяти, но подобным уровнем завышения можно пренебречь, 0.3-0.4% можно списать и на погрешность замеров.
Для проверки разгона оперативной памяти помимо стендового комплекта G.Skill TridentX F3-2400C10D-8GTX на микросхемах Samsung дополнительно используется комплект памяти Corsair Dominator Platinum CMD8GX3M2B2133C9 на микросхемах Hynix.

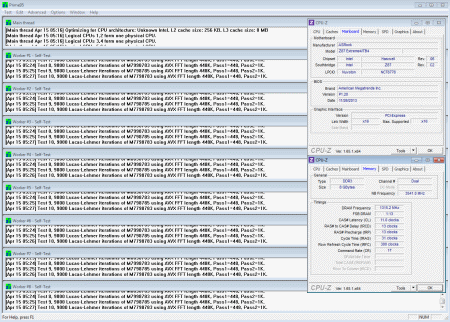

При разгоне комплекта G.Skill материнская плата показала результат 2630 МГц:
Хороший результат, потенциал модулей памяти можно назвать реализованным. Хотя, если бы ASRock Z87 Extreme4/TB4 позволяла бы выставлять напряжение питания памяти свыше 1.8 В, то вероятно можно было бы достичь и частоты в районе 2640 МГц.
При разгоне комплекта Corsair материнская плата показала результат 2802 МГц:
Как и в случае с разгоном комплекта G.Skill, результат можно признать хорошим. Отмечу, что в отличие от ASRock Fatal1ty Z87 Killer, не возникло никаких проблем с установкой множителя частоты работы памяти х28. То ли материнская плата лучше, то ли сыграла роль более свежая версия BIOS, поскольку плата тестировалась позднее.
Разгон процессора
Для начала проверим работу Load-Line Calibration для CPU Input Voltage:
Напряжение |
|
замер мультиметром, В |
замер мультиметром, В |
CPU Vcore, Load Line calibration Auto |
|
|
|
CPU Vcore, Load Line calibration Level1 |
|
|
|
CPU Vcore, Load Line calibration Level2 |
|
|
|
CPU Vcore, Load Line calibration Level3 |
|
|
|
CPU Vcore, Load Line calibration Level4 |
|
|
|
CPU Vcore, Load Line calibration Level5 |
|
|
|
Замеры производились при помощи мультиметра Mastech MY64. По умолчанию материнская плата задействует режим Level5, который приводит к значительному снижению напряжения под нагрузкой, оптимальными же для использования выглядят режимы Level2 и Level3, при которых разница между напряжением питания в простое и под нагрузкой минимальна. Для дальнейших экспериментов с разгоном процессора использовался режим Level3.
реклама
Штатный термоинтерфейс между кристаллом и теплораспределителем заменен на жидкий металл, в качестве системы охлаждения теперь используется СЖО, а не Zalman CNPS10X Performa, так что порог разгона по сравнению с первыми протестированными материнскими платами существенно отодвинут.
В качестве теста стабильности был выбран тест LinX с режимом доступной памяти 3072 Мбайта, как наиболее подходящий по совокупности нескольких параметров (высокое энергопотребление и температурный режим, требовательность к стабильности CPU Cache, повторяемость результатов, показ результатов производительности).
Материал, посвященный влиянию разгона Haswell на производительность, показал, что нет нужды в максимальном разгоне CPU Cache, так что для разгона ЦП использовался множитель CPU Cache x45.

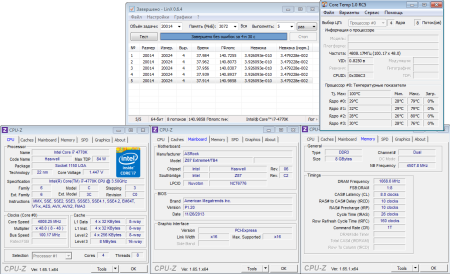

Результат разгона, достигнутый с ASRock Z87 Extreme4/TB4, составил 4808 МГц:
При дальнейшем разгоне процессора отмечалось снижение результатов производительности, а начиная с частоты 4820 МГц, система зависала под нагрузкой с BSOD 101.
Отмечу, что в отличие от Fatal1ty Z87 Killer, материнская плата не занималась самодеятельностью в плане установки напряжений. На сей раз каких-либо завышений VCore относительно плат других производителей обнаружено не было.
Используемые напряжения процессора:
- CPU Input Voltage: 2.26 В;
- CPU Core Voltage: 1.445 В;
- CPU Cache Voltage: 1.35 В.
Температурный режим
Замер температур осуществлялся при помощи термопары K-типа и мультиметра Mastech MY64, температура воздуха в помещении на момент замера ~19-20 градусов по Цельсию.
Так как теперь с процессором используется СЖО, радиаторы преобразователя питания легко оставить без обдува, создав тем самым максимальную нагрузку на материнскую плату. В качестве теста для прогрева использовался Prime 95 Small FFTs.
Радиатор |
в простое |
под нагрузкой |
Радиатор сверху от процессорного разъема |
|
|
Радиатор слева от процессорного разъема |
|
|
Радиатор набора системной логики |
|
|
Проблем с температурным режимом при стресс-тесте не возникло, температуры стабилизировались спустя примерно 15 минут после начала теста. Из неприятного можно отметить разницу между температурами радиаторов преобразователя питания процессора, здесь сказывается плохой контакт силовых элементов с радиатором, расположенным слева от процессорного разъема. Но поскольку система остается стабильной и не сваливается в троттлинг, запас прочности видимо еще есть и при таком раскладе.
Встроенный звук
Тестирование встроенного звука производилось при помощи RightMark Audio Analyzer 6.2.5 в режиме 16 бит / 44.1 КГц, как в наиболее часто используемом на ПК.
Используемый на материнской плате кодек – Realtek ALC1150.
Тест |
|
|
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
|
|
Уровень шума, дБ (А) |
|
|
Динамические диапазон, дБ (А) |
|
|
Гармонические искажения, % |
|
|
Гармонические искажения + шум, дБ(A) |
|
|
Интермодуляционные искажения + шум, % |
|
|
Взаимопроникновение каналов, дБ |
|
|
Интермодуляции на 10 кГц, % |
|
|
Общая оценка |
|
|
Результаты тестов примерно такие же, как и на большинстве других плат с кодеком ALC1150.
Заключение
Для материнской платы стоимостью 7100 рублей ASRock Z87 Extreme4/TB4 оставляет хорошее впечатление. Среди ее достоинств – конфигурация слотов расширения с редкими на данный момент портами PCI, кнопки включения/перезагрузки системы, индикатор POST-кодов и две микросхемы BIOS. Она показала неплохие результаты разгона процессора и памяти, да и температурный стресс-тест смогла пройти без обдува радиаторов. Присутствует весь «джентльменский» набор для оверклокерской платы.
Можно вспомнить и ее «младшую сестру» – Z87 Extreme4 с такой же функциональностью, которая отличается лишь отсутствием пары портов Thunderbolt, и с ценником на две тысячи рублей дешевле. Последнее оставляет ее вне конкуренции в своем ценовом диапазоне.
К недостаткам платы отнесем непонятную причину изгиба платы в районе звуковой колодки I/O панели, а также наличие на I/O панели всего шести портов USB. А для полного счастья кому-то может не хватить поддержки интерфейсов Wi-Fi/Bluetooth.
Плюсы:
- Конфигурация слотов расширения с двумя портами PCI;
- Наличие двух микросхем BIOS и переключателя между ними;
- Наличие кнопок включения/перезагрузки системы и индикатора POST-кодов;
- Хорошие результаты разгона процессора и памяти;
- Эффективная система охлаждения;
- Широкие возможности управления вентиляторами;
- Встроенный звук с усилителем для наушников;
- Два порта Thunderbolt.
Минусы:
- Всего шесть портов USB на I/O панели;
- Сильный изгиб платы вокруг колодки встроенного звука (возможно, особенность данного экземпляра).
Страница материнской платы ASRock Z87 Extreme4/TB4 на официальном сайте производителя:
Выражаем благодарность:
- Компании ASRock за предоставленную на тестирование материнскую плату ASRock Z87 Extreme4/TB4.
