Обзор и тестирование материнской платы ASRock Z87 Extreme4/TB4 (страница 3)
реклама
Система охлаждения
Система охлаждения состоит из трех независимых радиаторов, два отводят тепло от преобразователя питания процессора, третий ответственен за охлаждение набора системной логики Intel Z87.
Для преобразователя питания процессора используются радиаторы размера чуть больше среднего:
реклама
Несмотря на размеры радиаторов, в плане потенциальной эффективности охлаждения вопросы все же есть, ибо конструкция выглядит более приспособленной скорее для аккумулирования тепла, нежели для его рассеивания.
Для обоих радиаторов используется термопрокладка средней толщины. Что касается контакта силовых элементов преобразователя питания с термопрокладкой, то он сильно неравномерен для радиатора, расположенного слева от процессорного разъема – именно там, где неподалеку наблюдается изгиб PCB. Прижим второго радиатора гораздо более плотен.
Радиатор набора системной логики весьма крупен:
Для тепловыделения Intel Z87 такого радиатора должно хватить с запасом.
При первом взгляде, термопрокладка похожа на оную у радиаторов преобразователя питания, но если приглядеться, то становится видно, что прокладка радиаторов преобразователя питания однородна, в то время как прокладка радиатора системной логики выглядит как пропитанная чем-то ткань.
реклама
Система питания
Преобразователь питания процессора выполнен по шестифазной схеме:
Производителем преобразователь питания назван двенадцатифазным, но дросселя попарно соединены, что видно по обратной стороне платы:
Можно видеть, что на каждую «пару» приходится по одному драйверу. Да и в качестве ШИМ-контроллера используется шестифазный Intersil ISL6379. В качестве транзисторов используется по два Renesas K03J4 и K03J5 на фазу.
Преобразователь питания памяти однофазный:
В качестве контроллера используется Anpec APW8720B, в качестве транзисторов применены четыре Renesas K03J5.
Технические характеристики
Поддерживаемые процессоры | - Supports 4th generation Intel® Core™ i7 / i5 / i3 / Xeon® / Pentium® / Celeron® in LGA1150 package - Digi Power design - 12 Power Phase design - Supports Intel® Turbo Boost 2.0 Technology - Supports Intel® K-Series unlocked CPUs - Supports ASRock BCLK Full-range Overclocking |
Системная шина, частота | DMI 2.0 |
Системная логика | Intel Z87 |
Оперативная память | 4 x 240-pin DDR3 DIMM, двухканальный режим, до 32 Гбайт при частоте 1066/1333/1600/1866 (разгон)/2133 (разгон)/2400 (разгон)/2800 (разгон)/2933 (разгон) МГц |
Слоты расширения | PCI-E 3.0 X16/8 PCI-E 2.0 X1 PCI PCI-E 3.0 X8/4/0 PCI PCI-E 3.0 X4/0 |
Поддержка Multi-GPU | SLI в конфигурации с двумя графическими адаптерами по формуле 3.0 8+8, CrossFireX в конфигурации с двумя графическими адаптерами по формуле 3.0 8+8, либо с тремя графическими адаптерами по формуле 3.0 8+4+4 |
Поддержка SATA/RAID | Intel Z87: 6 x SATA 6 Гбит/с RAID 0, RAID 1, RAID 10, RAID 5 ASMedia ASM1061: 2 x SATA 6 Гбит/с |
Поддержка eSATA | ASMedia ASM1061: 1 x eSATA (делится ресурсами с портом SATA3_A2) |
Поддержка IDE и FDD | Нет |
Thunderbolt | Intel DSL4510: 2 x Thunderbolt (Support Thunderbolt devices or DisplayPort monitors) |
Сеть | - Gigabit LAN 10/100/1000 Mb/s - Giga PHY Intel I217V - Supports Intel Remote Wake Technology - Supports Wake-On-LAN - Supports Energy Efficient Ethernet 802.3az - Supports PXE |
Беспроводная сеть | Нет |
Аудио | - 7.1 CH HD Audio with Content Protection (Realtek ALC1150 Audio Codec) - Premium Blu-ray Audio support - Supports Purity Sound - 115dB SNR DAC with differential amplifier - TI NE5532 Premium Headset Amplifier (Supports up to 600 ohm headsets) - Direct Drive Technology - EMI shielding cover - PCB isolate shielding - Supports DTS Connect |
USB 2.0 | 8 x USB 2.0 (Intel Z87) |
USB 3.0 | Intel Z87: 3 x USB 3.0 ASMedia ASM1074: 4 x USB 3.0 |
IEEE-1394 | Нет |
Системный мониторинг | Nuvoton NCT6776D |
Питание материнской платы | 1 x 24-pin EATX Power connector 1 x 8-pin ATX 12V Power connector 1 x SLI/XFire Power Connector (Molex) |
Разъемы задней панели | 1 x PS/2 для клавиатуры/мыши 2 x USB 2.0 4 x USB 3.0 1 x eSATA 1 x D-Sub 1 x DisplayPort 2 x Thunderbolt 1 x HDMI-In 1 x HDMI-Out 1 x LAN Оптический выход S/PDIF 5 аудио входов/выходов 3.5-мм mini-jack |
Фирменные технологии | - ASRock A-Tuning - ASRock Instant Flash - ASRock APP Charger - ASRock XFast USB - ASRock XFast LAN - ASRock XFast RAM - ASRock Crashless BIOS - ASRock OMG (Online Management Guard) - ASRock Internet Flash - ASRock UEFI System Browser - ASRock UEFI Tech Service - ASRock Dehumidifier - ASRock Easy RAID Installer - ASRock Easy Driver Installer - ASRock Interactive UEFI - ASRock Fast Boot - ASRock Restart to UEFI - ASRock USB Key - ASRock FAN-Tastic Tuning - Hybrid Booster: - CPU Frequency Stepless Control - ASRock U-COP - Boot Failure Guard (B.F.G.) - Good Night LED |
Размеры, мм | 305 x 244 |
Форм-фактор | ATX. |
Возможности BIOS Setup
UEFI меню унифицировано между различными платами ASRock, и подробно рассматривалось в обзоре ASRock Fatal1ty Z87 Killer. Здесь остановимся лишь на тех небольших отличиях, которые есть.
Во-первых, изменился задний фон во всех меню, и вместо темно-красных тонов линейки Fatal1ty на заднем фоне изображено звездное небо:
реклама
Во-вторых, среди настроек напряжений появилась возможность выбора режимов Load-Line Calibration для CPU Input Voltage:
Если на Z87 Killer было только два режима – включено и выключено, то здесь есть выбор между режимами Level1-Level5.
В остальном, меню схожи, как в плане структуры, так и в плане перечня доступных для изменения настроек. Идентичны списки доступных для изменения напряжений и таймингов, идентичны диапазоны задаваемых значений.
Управление вентиляторами
В данном подразделе статьи можно ознакомиться с возможностями материнских плат в плане управления скоростью вращения крыльчаток вентиляторов.

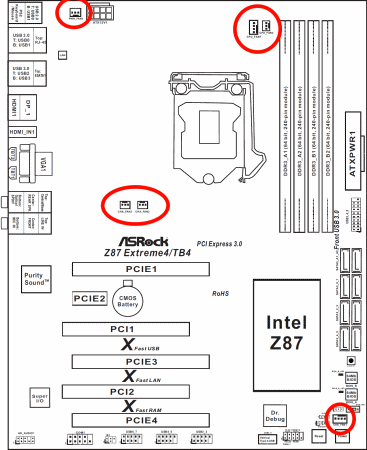

Расположение разъемов для подключения вентиляторов на ASRock Z87 Extreme4/TB4:
В сумме у материнской платы шесть разъемов для подключения вентиляторов, четыре из них 3-pin, два оставшихся 4-pin. К расположению разъемов особых претензий нет: конечно, два из шести разъемов находятся в центре платы и могут быть труднодоступными в условиях собранной системы, но доступу к четырем оставшимся ничего помешать не должно.
Настройки по управлению скоростью вращения вентиляторами содержатся в разделе UEFI H/W Monitor:
Управление разъемами CPU Fan 1 и 2 совмещено, в то время как для каждого из трех разъемов Chassis Fan доступно раздельное управление, для Power Fan управление скоростью вращения вентиляторов не предусмотрено.
Для автоматической регулировки скоростью вращения вентиляторов доступны профили Silent Mode/Standard Mode/Performance Mode/Full Speed, а также ручной режим под названием Customize, где раскрываются дополнительные настройки. В дополнительных настройках предоставляется возможность построить график температура/скорость вентилятора сразу по пяти точкам, чего у материнских плат других производителей не встретить. Целевую температуру процессора можно задать в диапазоне 30-80 градусов по Цельсию, Fan speed регулируется в диапазоне 0%-100% с шагом изменения 1%. Исключение составляет только Chassis Fan 2, где на выбор доступно только четыре режима работы с фиксированной скоростью, Level1-Level4.
Проверка возможностей регулировки скоростью вращения производилась для вентиляторов Scythe Ultra Kaze 2000 (3-pin) и Zalman ZP1225ALM (4-pin) с каждым из разъемов.
Разъем |
Scythe Ultra Kaze 2000 (3-pin), об/мин |
Zalman ZP1225ALM (4-pin), об/мин |
CPU_FAN1 |
|
|
CPU_FAN2 |
|
|
CHA_FAN1 |
|
|
CHA_FAN2 |
|
|
CHA_FAN3 |
|
|
Возможности материнской платы совпадают с оными у Fatal1ty Z87 Killer. Пользователю предоставлены неплохие возможности по управлению оборотами вентиляторов: в двух разъемах из шести средствами UEFI можно регулировать скорость вращения крыльчаток от максимальной вплоть до полной остановки, не лишней выглядит и возможность задания графика работы вентиляторов по пяти точкам.
