Обзор и тестирование материнской платы ASRock Z87 Extreme4/TB4 (страница 2)

За работу двух PCI-слотов отвечает контроллер ASMedia ASM1083:

Конечно, на дворе уже 2014-й год, однако число людей, которым нужен интерфейс PCI еще велико, им данную материнскую плату стоит взять на заметку. Тем более что используется контроллер ASMedia, у которого по сравнению с контроллерами ITE меньше проблем совместимости.

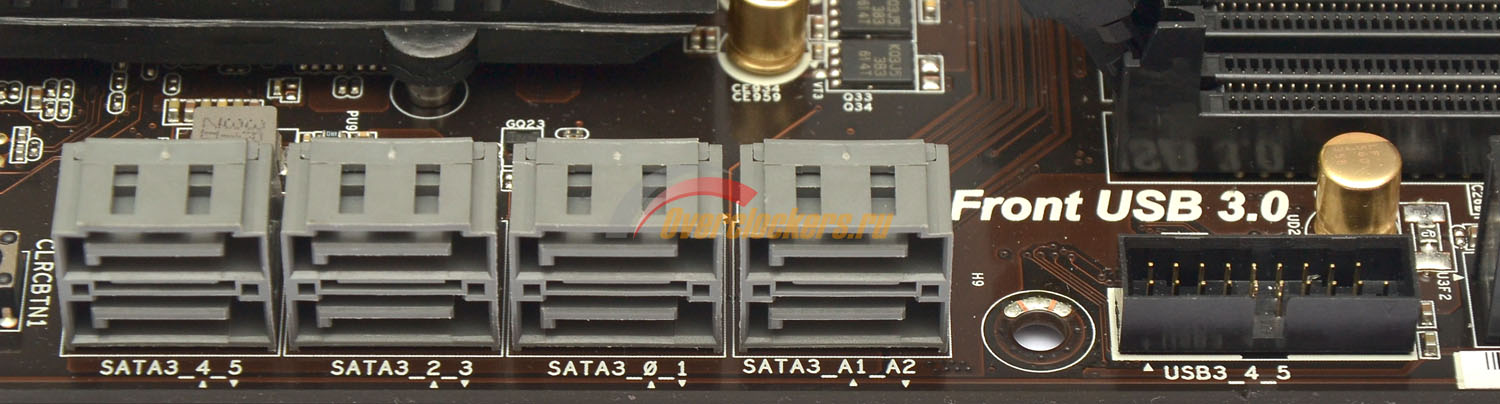

Порты SATA, как и колодка для подключения корпусных портов USB 3.0, расположены вдоль правого края платы, ближе к ее середине:

Все восемь портов SATA поддерживают стандарт SATA 6 Гбит/с. Шесть из них (на фото левее) реализованы силами набора системной логики Intel Z87, два крайних правых – силами контроллера ASMedia ASM1061:

Отмечу, что один из портов, берущих начало от ASM1061, делится ресурсами с портом eSATA на I/O панели платы.

USB 3.0 колодка берет свое начало от Intel Z87, как и USB 3.0 порт в правом нижнем углу платы, а вот порты I/O панели подключены через концентратор ASMedia ASM1074:

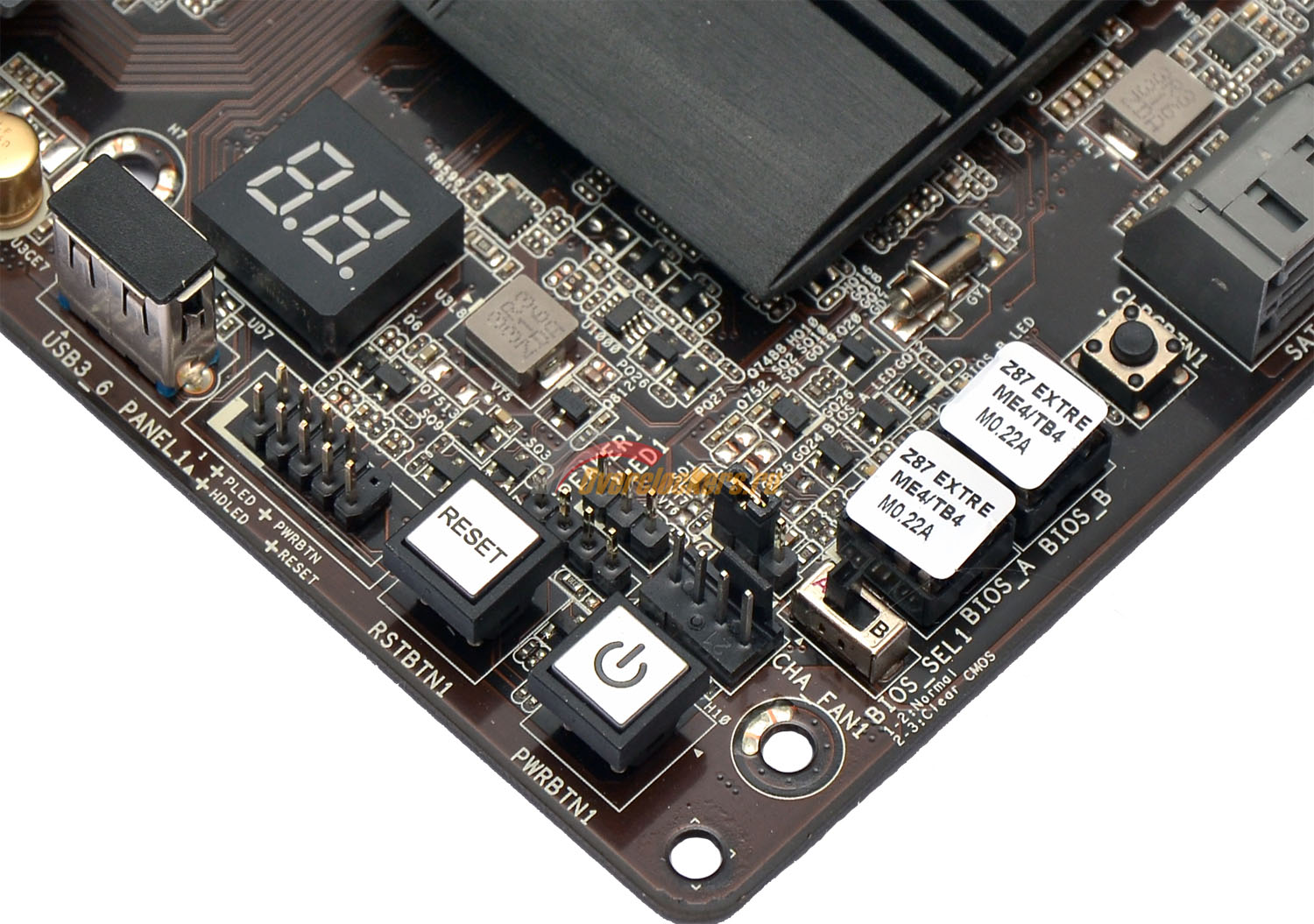

В правом нижнем углу материнской платы нашлось место для «оверклокерского уголка»:

Помимо непонятно зачем распаянного USB 3.0 порта здесь расположились такие интересные функции, как:

• Индикатор POST-кодов;
• Кнопки включения/перезагрузки системы;
• Две микросхемы BIOS, а также переключатель, позволяющий выбрать с какого BIOS нужно произвести загрузку системы;
• Кнопка ClearCMOS, дополнительно продублированная джампером.

Да, если смотреть на ценовой сегмент Z87 Extreme4/TB4, то вся эта функциональность должна восприниматься как должное. Но следует учесть, что весь этот «джентльменский набор» есть и у простой Z87 Extreme4, которая значительно дешевле, и попадает в один ценовой сегмент с такими платами, как MSI Z87-G45 Gaming, ASUS Z87-A/Z87-PLUS или ASRock Fatal1ty Z87 Killer.

А вот чем Z87 Extreme4 от Z87 Extreme4/TB4 отличается, так это наличием Thunderbolt контроллера Intel DSL4510:

Данный контроллер распоряжается ресурсами четырех линий PCI-Express, и обеспечивает работу двух портов Thunderbolt. Отмечу, что судя по информации на сайте Intel, стоимость контроллера составляет $9.95, в то время как разница в стоимости между Z87 Extreme4 и Z87 Extreme4/TB4 составляет порядка двух тысяч рублей.

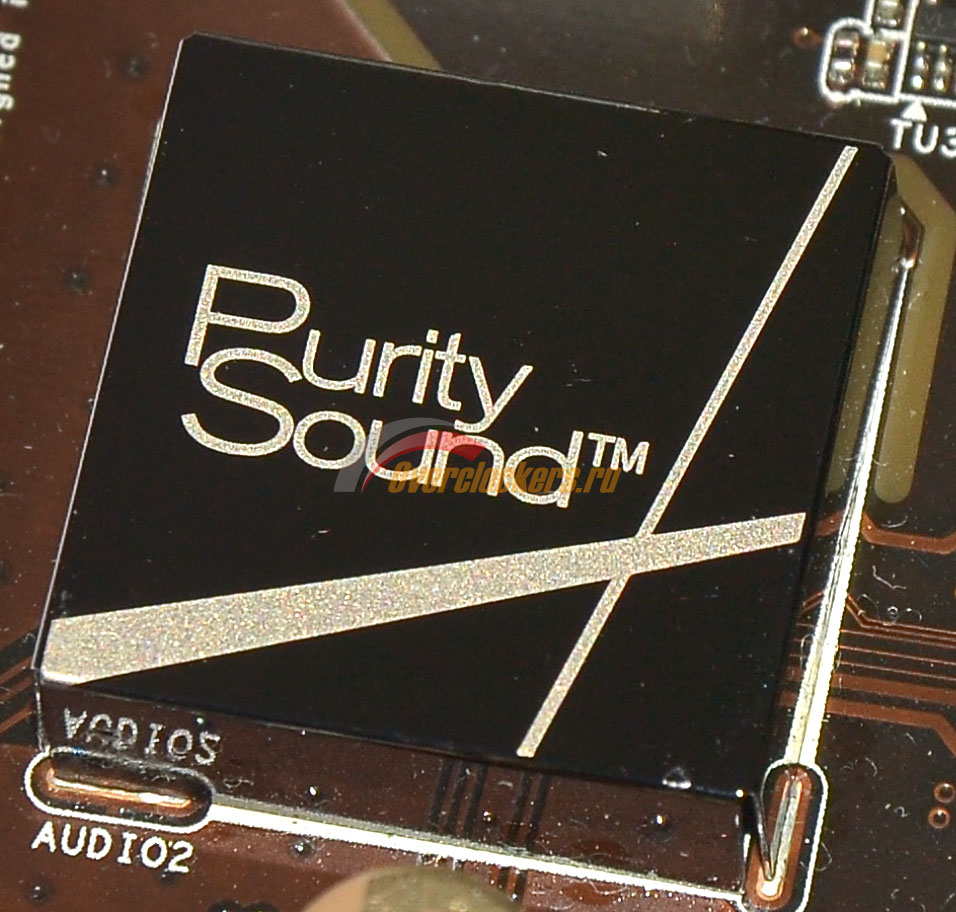

Звуковой контроллер закрыт крышкой с надписью «Purity Sound»:

На деле же, под крышкой расположен обычный контроллер Realtek ALC1150. Отдельно производителем подчеркивается наличие усилителя для наушников на базе TI NE5532:

Подчеркивается возможность работы с 600 Ом наушниками.

В качестве сетевого контроллера используется Intel I217-V:

В качестве Multi-IO используется микросхема Nuvoton NCT6776D:

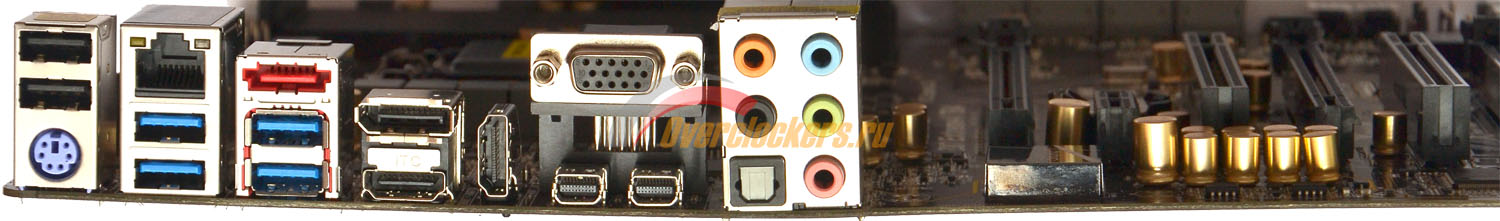

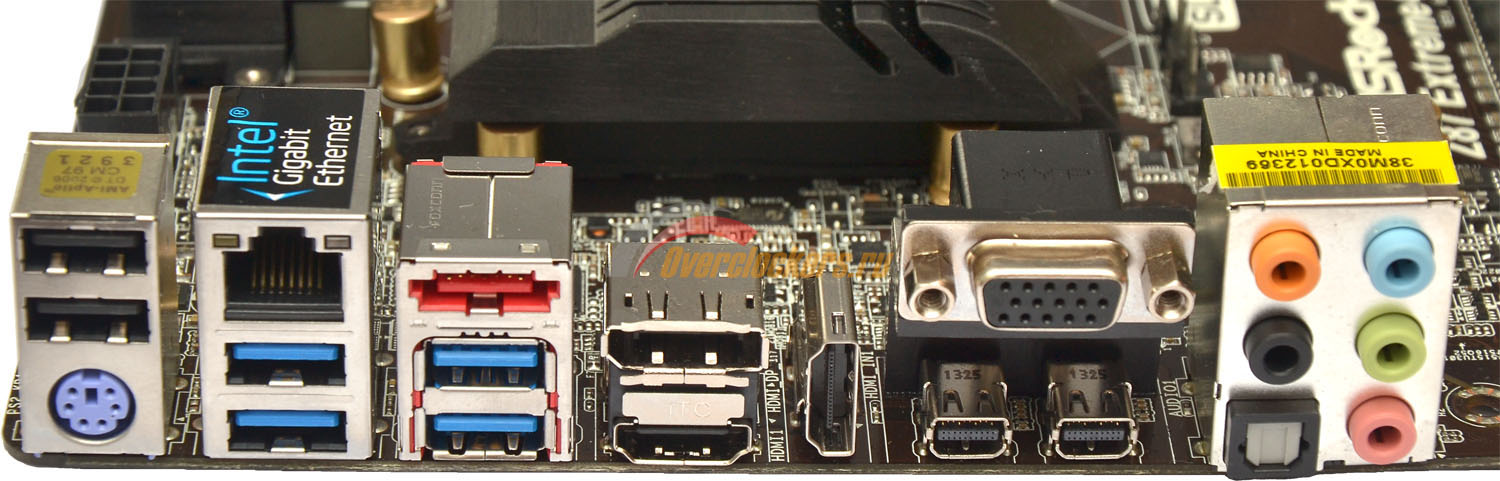

На задней панели ASRock Z87 Extreme4/TB4 расположены:

• Один PS/2 для клавиатуры/мыши;
• Два USB 2.0;
• Четыре USB 3.0;
• Один eSATA;
• Один D-Sub;
• Один DisplayPort;
• Два Thunderbolt;
• Один HDMI-In;
• Один HDMI-Out;
• Один LAN;
• Оптический выход S/PDIF;
• Пять аудио входов/выходов 3.5-мм mini-jack.

Конфигурация I/O панели отличается наличием большого количества различных интерфейсов, хотя в погоне за количеством здесь было слегка забыто о качестве: при обилии видео-выходов, и прочих «плюшек» здесь нет главного – нормального количества портов USB.

Из интересных особенностей можно отметить наличие порта HDMI-In. Подробней ознакомиться с функцией можно из официального видео:

Из неприятного, можно отметить значительный изгиб текстолита в районе колодки встроенного звука:

Изначально были мысли о неравномерном затяге радиаторов преобразователя питания, но после внимательного рассмотрения платы стало понятно, что точка изгиба находится не там, а где то между Thunderbolt контроллером и I/O панелью. Причина не понятна, остается надеяться, что в корпусе системного блока плата «распрямится».

Фотография ASRock Z87 Extreme4/TB4, позволяющая оценить высоту компонентов:

Расположение элементов.
