Возможности BIOS Setup
В качестве микропрограммы используется UEFI BIOS. При проведении тестирования использовалась версия F1 от 6 августа 2013 года. Для того чтобы попасть в настройки BIOS, необходимо при включении и старте системы нажать клавишу Del на клавиатуре.
На материнской плате используется UEFI BIOS, обладающий только одной версией интерфейса – привычным (напомним, что у материнских плат Gigabyte более высокой категории встречается еще и 3D BIOS).
реклама

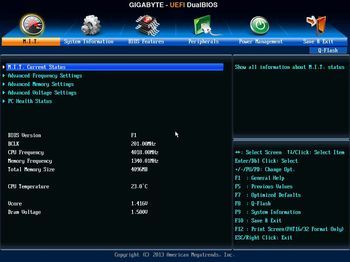

Первой нас встречает закладка BIOS под названием M.I.T. (расшифровывается как Motherboard Intelligent Tweaker), где сосредоточены все самые важные настройки системы.
Нажатие на клавиатуре F9 вызовет дополнительное окно с информацией о системе:

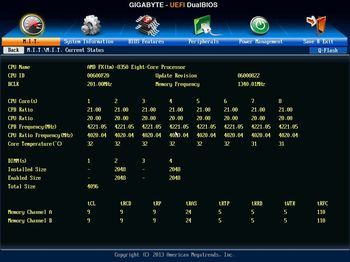

Подраздел M.I.T. Current Status отображает текущую частоту BCLK, модель, установленного процессора, его активные ядра, множители и температуры по ним, настройки турбо-режимов, количество, занятые слоты, частоту и тайминги установленной оперативной памяти

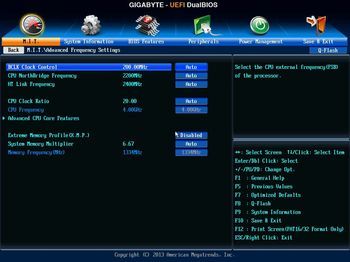

Подраздел Advanced Frequency Settings содержит в себе настройки частот BCLK, CPU NB Core, множителя процессора, а также множителя частоты памяти (в том числе, можно активировать профиль X.M.P.) и шины Hyper Transport
А в подразделе Advanced CPU Core Features расположились настройки процессора: снова множитель частоты ядер процессора, параметры TurboBoost и энергосбережения. Здесь же расположился параметр, отвечающий за поддержку виртуализации (SVM). Параметр CPU Unlock отвечает за разблокировку отключенных ядер в старых процессорах AMD – Sempron, Athlon II, Phenom II. Заметим, что та же ASUS в своих последних моделях материнских плат поддержку разблокировки прекратила. Как видим, Gigabyte не отвернулась от пользователей.
реклама
К сожалению, на семейство процессоров FX (Bulldozer и Vishera) эта функция не влияет – AMD более старательно подошла к вопросу закрытия лазейки.

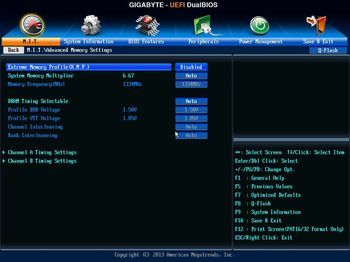

Подраздел Advanced Memory Settings содержит в себе настройки множителя частоты памяти (доступны множители вплоть до х21.33)
В самом низу два подраздела настроек таймингов – по одному на канал памяти. В зависимости от положения параметра DRAM Timing Selectable тайминги либо подбираются автоматически (Auto), вручную, но тайминги одинаковы для обоих каналов памяти (Quick) при этом доступны лишь часть таймингов, либо все, но их нужно выставлять вручную для каждого из каналов памяти (Expert).
Набор доступных к настройке таймингов приличен:
Все тайминги можно задать посредством клавиш «+» и «-» на клавиатуре, либо прямо ввести конкретное значение.

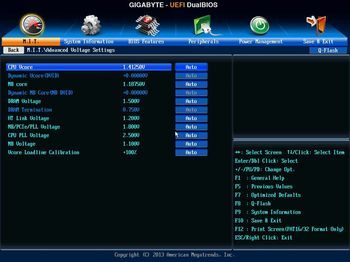

Подраздел Advanced Voltage Settings
Настройки:
- Напряжение CPU VCore (можно задать напрямую от 0.8 до 2.3 Вольт с шагом 0.00625 и сдвигом (DVID) в пределах от -0.8 до +0.79375 с шагом 0.00625);
- Напряжение CPU NB Core (идентично CPU VCore);
- Напряжение памяти (от 1.250V до 2.770V с шагом 0.010V);
- Напряжение HT Link (от 0.725V до 1.835V с шагом 0.005V);
- Напряжение NB/PCIe/PLL (от 1.325V до 2.435V с шагом 0.005V);
- Напряжение CPU PLL (от 2.100V до 3.130V с шагом 0.01V);
- Напряжение северного моста материнской платы (от 0.860V до 2.370V с шагом 0.010V);
- Настройки LoadLine Calibration для процессорных напряжений CPU VCore (допустимы значения Auto, Normal, Extreme, Medium, Low и Standard).
Не хватает только одного: настройки LoadLine Calibration для CPU NB Core.

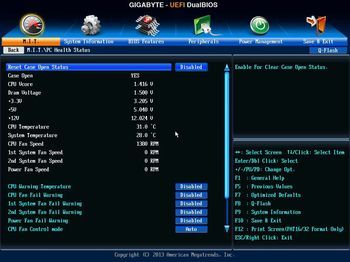

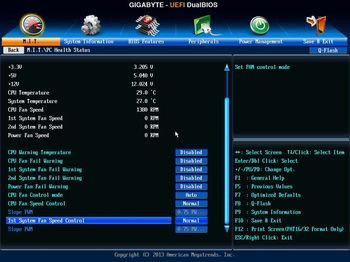

Следующим подразделом идет PC Health Status – системный мониторинг.
Здесь можно увидеть показания программного мониторинга BIOS отображающие показания датчика открытия корпуса (Case Open; по сути, атавизм, оставшийся от старых времен, используется в офисных ПК, но никак не в системах подобного класса; тем не менее – продолжает присутствовать), значения напряжений процессора, памяти, веток +3.3V, +5V и +12V. Показания температуры процессора и одного на самой материнской плате. Обороты вентиляторов, подключенных к материнской плате. Контроль температуры процессора и оборотов вентиляторов (при слишком высокой температуре или слишком небольшого числа оборотов вентиляторов срабатывает системный динамик, если это происходит в момент включения системы, то старт системы останавливается на этапе POST). В конце списка настроек расположены настройки режимов работы вентиляторов.
реклама
Всего на материнской плате два разъема вентиляторов, оба – четырехконтактные. Настройки объединены в две опции. Сами возможности настройки режимов работы одинаковы: на выбор предлагается режим автоматического управления, тихого режима, ручной настройки в зависимости от температуры. Но ручная настройка достаточно условна – пользователю лишь предоставляется выбор, на какую из заданных величин увеличивать количество оборотов с каждым градусом роста температуры.
Управляются обороты только на CPU_FAN и SYS_FAN1, при этом управляемы как трех-, так и четырехконтактные вентиляторы. SYS_FAN2 и PWR_FAN неуправляемы. Хотя мониторинг, как мы видим, отображает обороты по всем четырем разъемам.

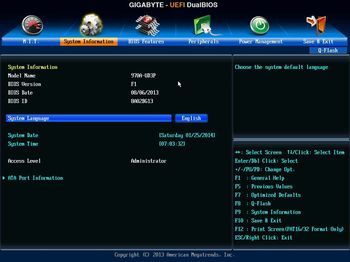

Следующей закладкой BIOS является System.

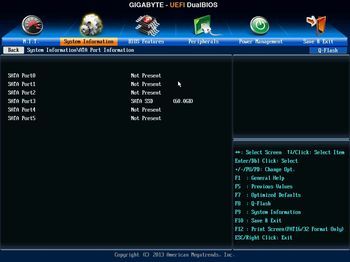

Здесь расположена системная информация: наименование модели материнской платы, информация BIOS (общеупотребительная версия, ID, дата сборки), выбор языка локализации BIOS, текущая дата, время, уровень прав доступа к настройкам, под которым мы зашли на данный момент. Тут же мы можем увидеть список поддерживаемых языков локализации интерфейса BIOS, к сожалению, язык нам доступен только один – английский. Подраздел ATA Port Information содержит список всех подключенных на данный момент к материнской плате носителей SATA и eSATA.
Нумерация портов соответствует таблице, нанесенной на поверхность материнской платы около разъемов SATA.
Закладка BIOS Features
Порядок загрузки с различных носителей, приоритеты самих носителей, активность цифрового блока клавиатуры, полноэкранный логотип при включении системы, отображение полноэкранного логотипа UEFI BIOS при старте системы, настройка совместимости со старыми устройствами и метод загрузки с носителей, установка и загрузка ОС по сети. Тут же расположены Access Level – задание пароля для администраторских и пользовательских прав доступа (в зависимости от введенного пароля, BIOS идентифицирует пользователя и предоставляет ему соответствующий уровень доступа к настройкам).

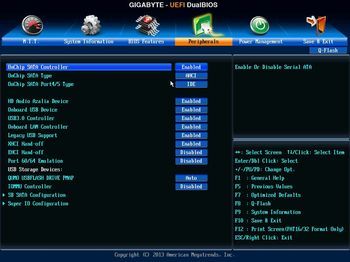

Закладка Peripherals
Здесь сосредоточены настройки различных контроллеров как чипсета, так и сторонних контроллеров, расположенных на материнской плате:
- Контроллер SATA чипсета: отключение, включение, режимы работы IDE, AHCI, RAID (отдельно можно задать режим работы для портов 4 и5, что может быть полезно для, например, оптических приводов, которые иногда работают нестабильно в режиме AHCI);
- Контроллер USB чипсета;
- Звуковой контроллер;
- Блок IOMMU (достаточно важная функция для работы технологий виртуализации);
- Сетевой контроллер.
