В качестве сетевого контроллера используется Atheros Killer E2200. Как и в случае со звуком, он накрыт крупным кожухом:
Использование данного контроллера подчеркивается производителем материнской платы отдельно, именно его название фигурирует в названии самой модели. Ключевой особенностью Atheros Killer E2200 является комплектное программное обеспечение, позволяющее настроить приоритеты для различных приложений, и, к примеру, продолжать играть при одновременной работе торрент-клиента.
Из интересных особенностей платы можно отметить наличие двух полноценных микросхем BIOS, с возможностью ручного выбора приоритета загрузки для резервной микросхемы:
реклама
Ценовые конкуренты из стана ASUS/Gigabyte/MSI наличием двух микросхем BIOS похвастать не могут.
В качестве Multi-IO применена микросхема Nuvoton NCT6776D:

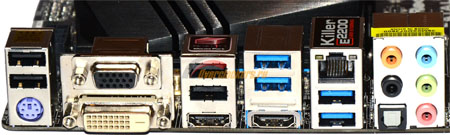

На задней панели ASRock Fatal1ty Z87 Killer расположены:
- Один PS/2 для клавиатуры/мыши;
- Четыре USB 2.0;
- Четыре USB 3.0;
- Один D-Sub;
- Один DVI-D;
- Один HDMI-In;
- Один HDMI-Out;
- Один LAN;
- Оптический выход S/PDIF;
- Пять аудио входов/выходов 3.5-мм mini-jack.
Конфигурация I/O панели неплохо сбалансирована: здесь есть выходы на три монитора, в распоряжении пользователя находятся сразу восемь портов USB, что на конкурентных решениях в данном ценовом диапазоне почти не встречается (в основном на I/O панели только шесть портов USB).

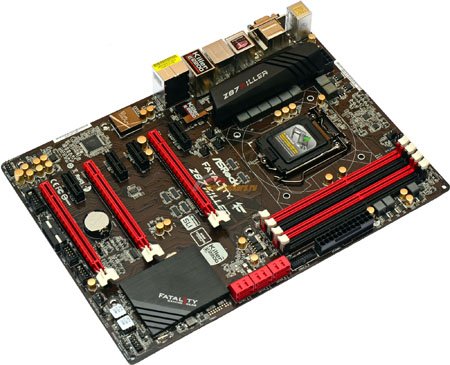

Фотография материнской платы, позволяющая оценить высоту компонентов:
реклама

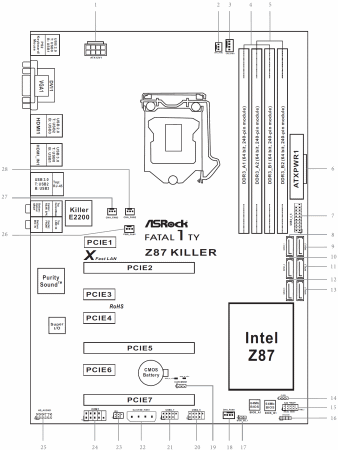

Расположение элементов.
Система охлаждения
Система охлаждения состоит из двух независимых радиаторов, один отводит тепло от преобразователя питания ЦП, второй ответственен за охлаждение набора системной логики Intel Z87.

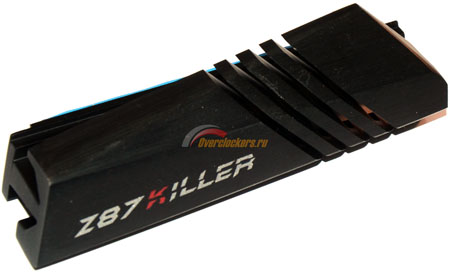

Для преобразователя питания процессора используется радиатор средних размеров:
К самому теплорассеивателю особых претензий нет – у других производителей в данном ценовом сегменте радиаторы не намного эффективнее, однако разочаровывает тот факт, что он отводит тепло только от трех четвертей преобразователя питания, одна из фаз радиатором не накрыта.

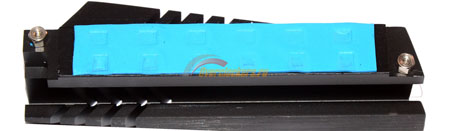

Используется термопрокладка средней толщины, контакт силовых элементов преобразователя с радиатором нареканий не вызывает.
Радиатор набора системной логики весьма крупен:
Для тепловыделения Intel Z87 такого радиатора должно хватить с запасом.
реклама
В качестве термоинтерфейса используется точно такая же прокладка, как и для радиатора преобразователя питания CPU.
Система питания

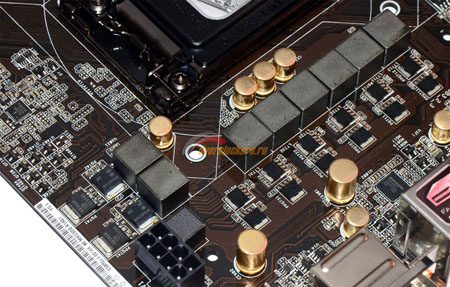

Преобразователь питания процессора выполнен по четырехфазной схеме:
В качестве ШИМ-контроллера используется Intersil ISL9582. Конструкция преобразователя интересна, и обуславливается особенностями используемого контроллера: несмотря на то, что он четырехфазный, встроенные драйверы у него есть только для трех фаз питания, для четвертой необходимо использование внешнего драйвера. Так в ASRock и поступили, собрав разные части преобразователя на разной элементной базе: три из четырех фаз питания выполнены на встроенных в ШИМ-контроллер драйверах, и используются транзисторы NXP 9130AL + 5830DL, для последней фазы питания используется внешний драйвер (предположительно, перемаркированный Intersil ISL6625A) и транзисторы APEC 85U03GH + 4034GH.

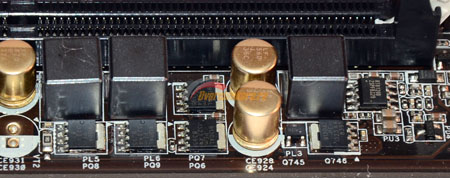

Преобразователь питания памяти однофазный:
В качестве контроллера используется Richtek RT8120, в качестве транзисторов применены четыре NXP 9130AL.
Технические характеристики
Поддерживаемые процессоры | - Supports 4th generation Intel Core i7 / i5 / i3 / Xeon / Pentium / Celeron in LGA1150 package - Supports Intel® Turbo Boost 2.0 Technology - Supports Intel® K-Series unlocked CPUs |
Системная шина, частота | DMI 2.0 |
Системная логика | Intel Z87 |
Оперативная память | 4 x 240-pin DDR3 DIMM, двухканальный режим, до 32 Гбайт при частоте 1066/ 1333/ 1600/ 1866 (разгон)/ 2133 (разгон)/ 2400 (разгон)/ 2800 (разгон)/ 3050 (разгон) МГц |
Слоты расширения | PCI-E 2.0 X1 PCI-E 3.0 X16/8 PCI-E 2.0 X1 PCI-E 2.0 X1 PCI-E 3.0 X8/4/0 PCI-E 2.0 X1 PCI-E 3.0 X4/0 |
Поддержка Multi-GPU | SLI в конфигурации с двумя графическими адаптерами по формуле 3.0 8+8, CrossFireX в конфигурации с двумя графическими адаптерами по формуле 3.0 8+8, либо с тремя графическими адаптерами по формуле 3.0 8+4+4 |
Поддержка SATA/RAID | Intel Z87: 6x SATA 6 Гбит/с RAID 0, RAID 1, RAID 10, RAID 5 |
Поддержка eSATA | Нет |
Поддержка IDE и FDD | Нет |
Thunderbolt | Нет |
Сеть | - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Qualcomm Atheros Killer E2200 Series - Supports Wake-On-LAN - Supports Energy Efficient Ethernet 802.3az - Supports PXE |
Беспроводная сеть | Нет |
Аудио | - 7.1 CH HD Audio with Content Protection (Realtek ALC1150 Audio Codec) - Premium Blu-ray Audio support - Supports Purity Sound™ - 115dB SNR DAC with differential amplifier - TI NE5532 Premium Headset Amplifier (Supports up to 600 ohm headsets) - Direct Drive Technology - EMI shielding cover - PCB isolate shielding - Supports DTS Connect |
USB 2.0 | 8x USB 2.0 (Intel Z87) |
USB 3.0 | Intel Z87: 6x USB 3.0 |
IEEE-1394 | Нет |
Системный мониторинг | Nuvoton NCT6776D |
Питание материнской платы | 1 x 24-pin EATX Power connector 1 x 8-pin ATX 12V Power connector 1 x SLI/XFire Power Connector (Molex) |
Разъемы задней панели | 1 x PS/2 для клавиатуры/мыши 4 x USB 2.0 4 x USB 3.0 1 x D-Sub 1 x DVI-D 1 x HDMI-In 1 x HDMI-Out 1 x LAN Оптический выход S/PDIF 5 аудио входов/выходов 3.5-мм mini-jack |
Фирменные технологии | - ASRock F-Stream - ASRock Instant Flash - ASRock APP Charger - ASRock XFast USB - ASRock XFast RAM - ASRock Crashless BIOS - ASRock OMG (Online Management Guard) - ASRock Internet Flash - ASRock UEFI System Browser - ASRock UEFI Tech Service - ASRock Dehumidifier - ASRock Easy RAID Installer - ASRock Easy Driver Installer - ASRock Interactive UEFI - ASRock Fast Boot - ASRock Restart to UEFI - ASRock USB Key - ASRock Key Master - ASRock FAN-Tastic Tuning - Hybrid Booster: - CPU Frequency Stepless Control - ASRock U-COP - Boot Failure Guard (B.F.G.) - Good Night LED |
Размеры, мм | 305 x 218 |
Форм-фактор | ATX. |
