Обзор и тестирование материнской платы ASRock Fatal1ty Z87 Killer (страница 4)

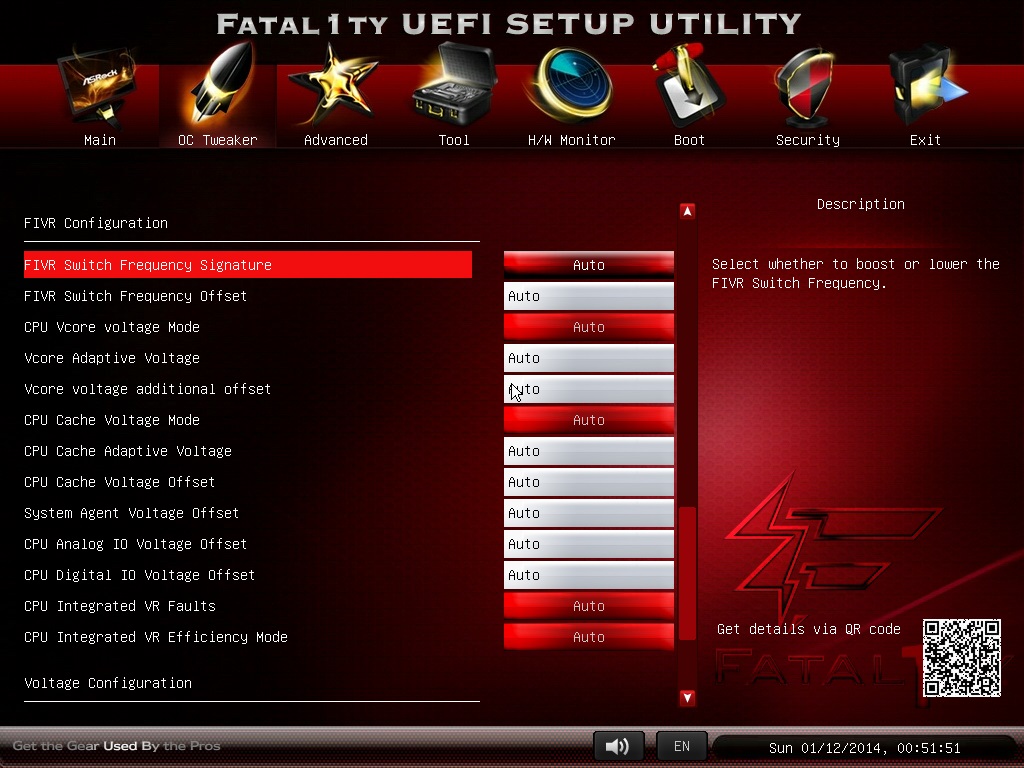

Пролистав меню ниже установок памяти, можно увидеть перечень настроек, относящихся к интегрированному в процессор регулятору напряжения:

450x338  54 KB. Big one: 1024x768  218 KB

Здесь можно управлять основными и вторичными напряжениями питания ЦП. Для напряжений CPU Vcore и CPU Cache доступен выбор между режимами задания напряжения Adaptive и Override, для вторичных напряжений, таких, как System Agent и Analog/Digital IO, напряжение устанавливается только в Offset режиме.

Еще ниже в разделе OC Tweaker расположилось меню дополнительных настроек напряжений:

450x338  54 KB. Big one: 1024x768  219 KB

Здесь можно выставить значение CPU Input Voltage, а также включить/выключить Load-Line Calibration для Input Voltage. Кроме того, здесь предоставлена возможность управления напряжением питания памяти и напряжениями набора системной логики.

Полный перечень доступных для изменения напряжений:





Напряжение
Минимальное
значение, В
Максимальное
значение, В
Шаг изменения
напряжения, В
Vcore
0.8
2.0
0.001
CPU Cache Voltage
0.8
2.0
0.001
CPU Graphics Voltage
0.8
2.0
0.001
CPU System Agent Voltage Offset
Offset-1.0
Offset+1.0
0.001
CPU Analog I/O Voltage Offset
Offset-1.0
Offset+1.0
0.001
CPU Digital I/O Voltage Offset
Offset-1.0
Offset+1.0
0.001
CPU Input Voltage
1.2
2.3
0.01
DRAM Voltage
1.165
1.8
0.005
PCH Core Voltage
0.977
1.322
0.005
PCH VLX Voltage
1.369
1.699
0.005

Все, что необходимо для хорошего разгона процессора в списке напряжений присутствует. Немного неприятен только диапазон по регулировки напряжения питания памяти, для раскрытия частотного потенциала некоторых микросхем 1.8 В может быть недостаточно. Неприятным моментом является отсутствие возможности ввода нужного уровня напряжения с цифровой клавиатуры для списка вторичных напряжений (CPU Input, DRAM, PCH Core, PCH VLX): приходится либо изменять напряжения клавишами +/-, либо нажимать Enter, после чего указывать с цифровой клавиатуры значение, после чего очередным нажатием Enter подтверждать указанное значение. Оба варианта не очень-то и удобны, особенно неприятно это видеть на фоне того, что в списке напряжений встроенного в процессор регулятора напряжений можно вбивать значения с цифровой клавиатуры.

На этом описание раздела OC Tweaker можно закончить, но в целом по UEFI есть еще пара интересных моментов на вкладке Tool:

450x338  51 KB. Big one: 1024x768  211 KB

Список утилит здесь интересный. Первая из интересных функций – возможность по календарю «банить» интернет-соединение:

450x338  38 KB. Big one: 1024x768  129 KB

Здесь можно выбрать дату/промежуток времени, в котором интернет будет недоступен, применений такому функционалу можно найти много.

Второй интересной утилитой можно назвать UEFI Tech Service:

450x338  39 KB. Big one: 1024x768  186 KB

Подразумевается, что теперь нет нужды в поисках контактов техподдержки производителя, форма для обращения в техподдержку присутствует непосредственно в UEFI. Разумеется, для работы данной функции необходимо подключение к интернету.





Еще одной интересной функцией является Easy Driver Installer, которая позволяет не выходя из UEFI скачать (опять таки, при наличии подключенного интернета) все необходимые для материнской платы драйверы. Пользователю остается только выбрать ОС, для которой нужны драйвера, и устройство, на которое они будут сохранены. Функция действительно работает, драйвера действительно скачиваются, однако, здесь не обошлось без шероховатостей: на дворе 2014-й год, а для сохранения доступны только устройства с файловой системой FAT16/FAT32.

Последнее, что можно отметить в разделе Tool – поддержка трех пользовательских профилей настроек:

450x338  49 KB. Big one: 1024x768  205 KB

Конечно, у конкурентов профилей доступно больше, но обычно достаточно и трех, так что в упрек производителю это ставить не будем.

Управление вентиляторами

В данном подразделе статьи можно ознакомиться с возможностями материнских плат в плане управления оборотами вентиляторов.

Расположение разъемов для подключения вентиляторов на ASRock Fatal1ty Z87 Killer:

313x450  23 KB. Big one: 614x881  40 KB

В сумме у материнской платы шесть разъемов для подключения вентиляторов, четыре из них 3-pin, два оставшихся 4-pin. Их расположение можно назвать слегка неудобным, да, к обоим разъемам CPU Fan доступ удобен, так же, как и к одному из Chassis Fan, однако три разъема из шести сосредоточены в одном месте – между графическим адаптером и системой охлаждения процессора. Если проще, то на собранной системе эта область практически недоступна.

Настройки по управлению скоростью вращения крыльчаток содержатся в разделе UEFI H/W Monitor:





450x338  52 KB. Big one: 1024x768  217 KB

Управление разъемами CPU Fan 1 и 2 совмещено, в то время как для каждого из трех разъемов Chassis Fan доступно раздельное управление, для Power Fan управление скоростью вращения вентиляторов не предусмотрено.

Для автоматической регулировки скоростью вращения вентиляторов доступны профили Silent Mode/Standard Mode/Performance Mode/Full Speed, а также ручной режим под названием Customize, где раскрываются дополнительные настройки:

450x338  58 KB. Big one: 1024x768  241 KB

В дополнительных настройках предоставляется возможность построить график температура/скорость вентилятора сразу по пяти точкам, чего у материнских плат других производителей не встретить. Целевую температуру процессора можно задать в диапазоне 30-80 градусов по цельсию, Fan speed регулируется в диапазоне 0%-100% с шагом изменения 1%. Исключение составляет только Chassis Fan 2, где на выбор доступно только четыре режима работы с фиксированной скоростью, Level1-Level4.

Проверка возможностей регулировки скоростью вращения производилась для вентиляторов Scythe Ultra Kaze 2000 (3-pin) и Zalman ZP1225ALM (4-pin) с каждым из разъемов.

Разъем
Диапазон регулировки оборотов
Scythe Ultra Kaze 2000
(3-pin), об/мин.
Диапазон регулировки оборотов
Zalman ZP1225ALM
(4-pin), об/мин.
CPU_FAN1
Нет
966-2026
CPU_FAN2
… - 2038
… - 2026
CHA_FAN1
… - 2038
… - 2026
CHA_FAN2
1434-2038
1285-2026
CHA_FAN3
Нет
965-2026

ASRock Fatal1ty Z87 Killer предоставляет весьма интересные возможности по управлению оборотами вентиляторов: в двух разъемах из шести их можно регулировать средствами UEFI от максимальных вплоть до полной остановки, полезной функцией является возможность выставить режим работы вентилятора сразу по пяти точкам.
