Обзор и тестирование материнской платы ASRock Fatal1ty Z87 Killer (страница 3)

В лабораторию попала ASRock Fatal1ty Z87 Killer, которая предназначена для процессоров в исполнении LGA 1150 и позиционируется как основа для игровых ПК. Среди ее соперников по ценовому сегменту такие модели, как ASUS Z87-A и MSI Z87-G45 Gaming. Конкуренты интересные, тем интереснее ознакомиться с возможностями платы ASRock.

18 февраля 2014, вторник 00:00

Ivan_FCB для раздела Лаборатория

Страница 3 из 5

Возможности BIOS Setup

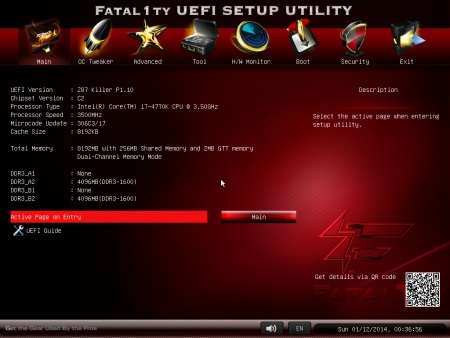

Изначально при заходе в UEFI меню пользователь попадает в раздел Main:

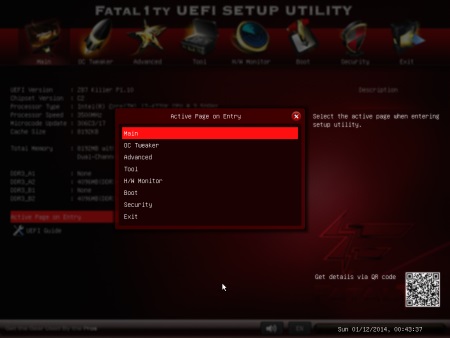

Оформление выполнено в темно-красных тонах, и чем-то напоминает платы ROG серии ASUS. Сама же вкладка Main какой-либо функциональности не несет, раздел носит лишь информационный характер. Дабы не тратить лишнее время при каждом заходе в UEFI, пользователю предоставляется возможность самому выбрать, какой раздел будет показываться при входе:

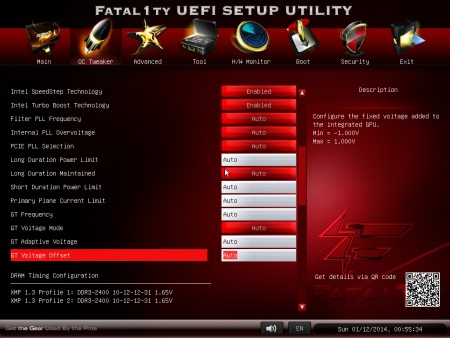

Вторым в списке, но основным с точки зрения настроек является раздел OC Tweaker:

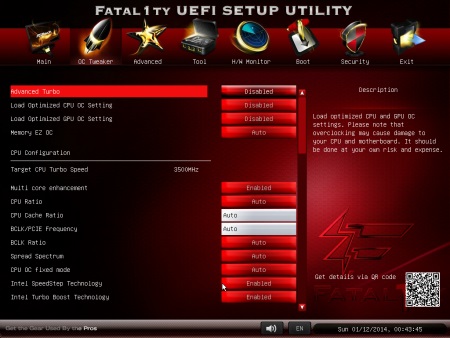

В нем собраны все основные настройки, необходимые для разгона процессора. Среди них все то же, что и у других производителей: есть несколько профилей авторазгона, можно изменять базовую частоту и коэффициент умножения ЦП, есть возможность разгона процессора изменением CPU Strap, есть возможность изменения частот встроенной графики и CPU_Cache. Здесь же, на главной вкладке, представлены настройки управления турборежимом и лимитами потребления.

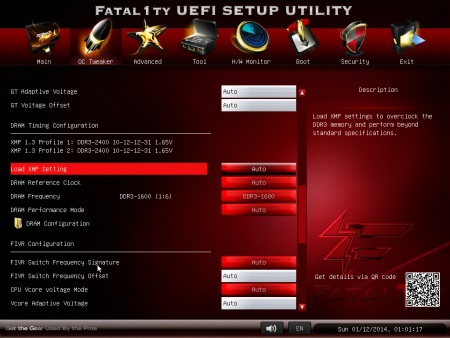

Опустившись в меню чуть ниже, можно увидеть перечень настроек памяти:

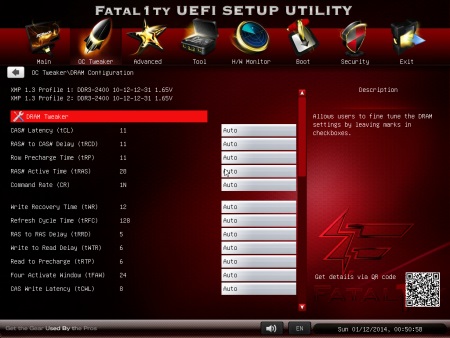

На базовой вкладке OC Tweaker можно загрузить XMP профиль памяти (если таковой у модулей есть), задать частоту работы памяти и включить режим повышенной производительности. Все дополнительные настройки скрыты в подразделе DRAM Configuration:

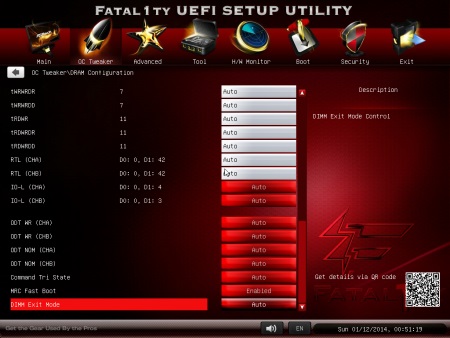

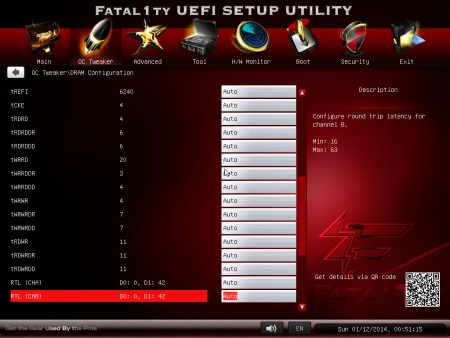

Список доступных для изменения настроек/таймингов памяти, в порядке их расположения в меню BIOS:

Тайминг	Минимальное значение	Максимальное значение
CAS# Latency (tCL)	4	15
RAS# to CAS# Delay (tRCD)	3	20
Row Precharge Time (tRP)	4	15
RAS# Active Time (tRAS)	9	63
Command Rate (CR)	1	2
Write Recovery Time (tWR)	5	16
Refresh Cycle Time (tRFC)	15	511
RAS to RAS Delay (tRRD)	4	15
Write to Read Delay (tWTR)	4	15
Read to Precharge (tRTP)	4	15
Four Activate Window (tFAW)	10	63
CAS Write Latency (tCWL)	5	15
tREFI	1	65535
tCKE	1	15
tRDRD	1	7
tRDRDDR	1	15
tRDRDDD	1	15
tWRRD	1	63
tWRRDDR	1	15
tWRRDDD	1	15
tWRWR	1	7
tWRWRDR	1	15
tWRWRDD	1	15
tRDWR	1	31
tRDWRDR	1	31
tRDWRDD	1	31
RTL (CHA)	16	63
RTL (CHB)	16	63
IO-L (CHA)	1	15
IO-L (CHB)	1	15
ODT WR (CHA)	60, 120, Disabled
ODT WR (CHB)	60, 120, Disabled
ODT NOM (CHA)	20, 30, 40, 60, 120, Disabled
ODT NOM (CHB)	20, 30, 40, 60, 120, Disabled
Command Tri State	Enabled, Disabled, Auto
MRC Fast Boot	Enabled, Disabled
DIMM Exit Mode	Slow Exit, Fast Exit, Auto

Перебирая различные настройки, можно убить не один день свободного времени, благо поле для экспериментов материнская плата дает большое.

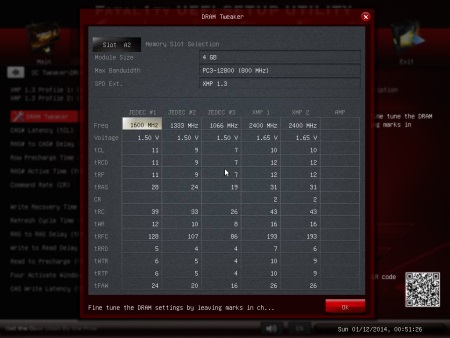

Помимо настроек таймингов, в разделе DRAM Configuration есть информационная вкладка, показывающая информацию о хранящихся в модулях памяти настройках:
