Список доступных для изменения настроек/таймингов памяти, в порядке их расположения в меню BIOS:
Тайминг |
значение |
значение |
|
||
DRAM CAS# Latency |
|
|
DRAM RAS# to CAS# Delay |
|
|
DRAM RAS# PRE Time |
|
|
DRAM RAS# ACT Time |
|
|
DRAM COMMAND Mode |
|
|
|
||
DRAM Row Cycle Time |
|
|
DRAM READ to RPE Time |
|
|
DRAM RAS# to RAS# Delay |
|
|
DRAM WRITE to READ Delay |
|
|
DRAM CAS# Write Latency |
|
|
DRAM WRITE Recovery Time |
|
|
DRAM FOUR ACT WIN TIME |
|
|
DRAM REF Cycle Time |
|
|
|
||
CKE drive strength |
|
|
CS/ODT drive strength |
|
|
Address/command drive strength |
|
|
MEMCLK drive strength |
|
|
data drive strength |
|
|
DQS drive strength |
|
|
processor on-die termination |
|
|
CKE setup time |
|
|
CKE fine delay |
|
|
CS/ODT setup time |
|
|
CS/ODT fine delay |
|
|
address/command setup time |
|
|
address/command fine delay |
|
Каких-либо претензий к перечню доступных таймингов нет, меню предоставляет полный перечень настроек, необходимых для реализации потенциала памяти.

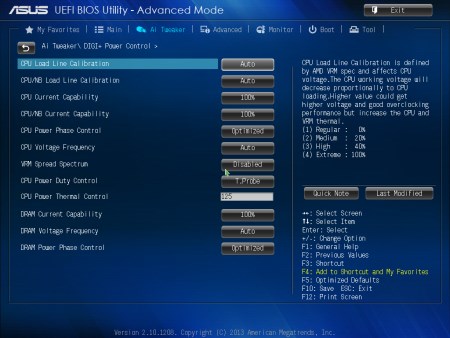

Следующим после DRAM Timing Control идет меню DIGI+ Power Control:
реклама
Здесь собраны настройки, касающиеся работы преобразователей питания. Предоставляется возможность выбора режима Load-Line Calibration для напряжений питания процессора и встроенного в него северного моста, помимо этого можно выставить режим контроля активности фаз питания и пороги срабатывания защит по температуре/току потребления.

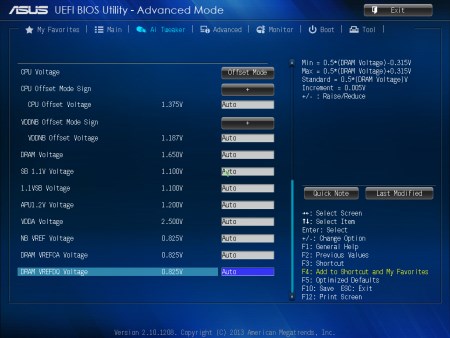

В нижней части меню Ai Tweaker собраны настройки по изменению напряжений:
Перечень доступных для изменения напряжений:
Напряжение |
значение, В |
значение, В |
напряжения, В |
CPU Voltage |
|
|
|
VDDNB Voltage |
|
|
|
DRAM Voltage |
|
|
|
SB 1.1V Voltage |
|
|
|
1.1VSB Voltage |
|
|
|
APU1.2V Voltage |
|
|
|
VDDA Voltage |
|
|
|
NB VREF Voltage |
|
|
|
DRAM VREFCA Voltage |
|
|
|
DRAM VREFDQ Voltage |
|
|
|
В этом списке присутствуют все необходимые для хорошего разгона настройки. Нет претензий и к диапазонам установки напряжений.
Отмечу, что для процессора и встроенного в него северного моста доступно два режима установки напряжения питания, offset и manual, все остальные напряжения устанавливаются в ручном режиме.
реклама

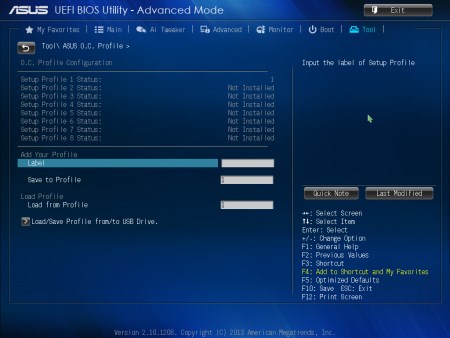

Дополнительным удобством при разгоне системы можно назвать возможность сохранения до восьми профилей настроек:
При этом помимо восьми профилей, которые материнская плата хранит сама, можно сохранить неограниченное количество профилей на внешний носитель. Эта функция может быть полезна для обмена ими между пользователями.

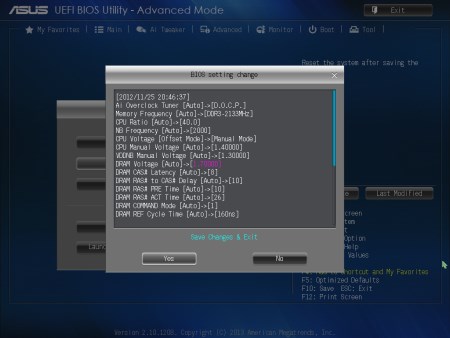

Еще одним удобством можно назвать то, что системная плата при выходе из UEFI меню показывает список измененных настроек:
В остальном, UEFI меню платы чем-либо интересным не выделяется, вся структура меню и перечень настроек перекочевали от моделей предыдущего поколения.
Управление вентиляторами
В данном подразделе статьи можно ознакомиться с возможностями материнских плат в плане управления оборотами вентиляторов.
Расположение разъемов для подключения вентиляторов на ASUS A88X-PRO:
В сумме у материнской платы пять разъемов для подключения вентиляторов, все они 4-pin. Разъемы равномерно распределены по плате, неудобным можно назвать разве что расположение CPU_FAN и CHA_FAN1, все же лучшее место для них – у верхнего края системной платы, а не между видеокартой и системой охлаждения процессора.

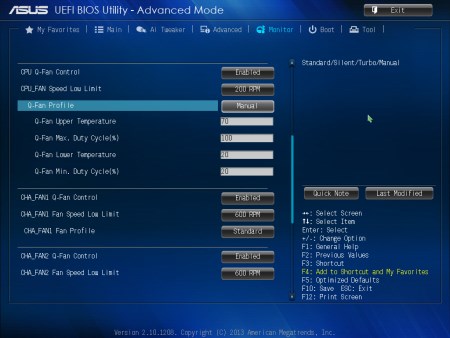

Настройки по управлению скоростью вращения крыльчаток вентиляторов содержатся в UEFI разделе Monitor:
Для каждого из четырех разъемов доступно раздельное управление скоростью.
Для автоматической регулировки оборотов вентиляторов доступны профили Standard/Silent/Turbo, а также ручной режим, где раскрываются дополнительные настройки. В последних задаются значения минимальной и максимальной скорости вращения, температура процессора, при которой они достигаются. В случае с процессорным вентилятором диапазон доступных значений «Duty Cycle» – от 20 до 100%, диапазон задаваемых температур ЦП – от 20 до 75 градусов. В случае с CHA_FAN диапазон доступных значений «Duty Cycle» – от 60 до 100%, нижняя планка температуры CPU зафиксирована на 40 градусах, а верхняя регулируется до 90 градусов.
реклама
Проверка возможностей регулировки оборотов производилась для моделей Scythe Ultra Kaze 2000 (3-pin) и Zalman ZP1225ALM (4-pin) с каждым из разъемов.
Разъем |
Scythe Ultra Kaze 2000 (3-pin), об/мин. |
Zalman ZP1225ALM (4-pin), об/мин. |
CPU_FAN |
|
|
CHA_FAN1 |
|
|
CHA_FAN2 |
|
|
CHA_FAN3 |
|
|
CHA_FAN4 |
|
|
Регулировка средствами FAN Xpert 2:
Разъем |
Scythe Ultra Kaze 2000 (3-pin), об/мин. |
Zalman ZP1225ALM (4-pin), об/мин. |
CPU_FAN |
|
|
CHA_FAN1 |
|
|
CHA_FAN2 |
|
|
CHA_FAN3 |
|
|
CHA_FAN4 |
|
|
Предоставляемые возможности не должны ограничить пользователя при сборке и настройке системы. Если при настройках из UEFI диапазон регулировки не слишком широкий, то при использовании программного обеспечения FAN Xpert 2 его должно хватить для любой системы. Единственное, что не радует – по сравнению с материнскими платами ASUS LGA 1150 нет возможности управления 3-pin вентиляторами в разъеме CPU_FAN.
