Технические характеристики
Поддерживаемые процессоры | AMD Socket FM2+ Athlon/A- Series Processors Supports CPU up to 4 cores Supports AMD Turbo Core 3.0 Technology |
Системная логика | AMD A88X |
Оперативная память | 4 x 240-pin DDR3 DIMM, двухканальный режим, до 64 Гбайт при частоте 1066/1333/1600/1866/2133/2200 (разгон)/2250 (разгон)/2400 (разгон) МГц |
Слоты расширения | PCI-E 2.0 X1 PCI-E 3.0 X16/8 PCI-E 2.0 X1 PCI PCI-E 3.0 X8/0 PCI PCI-E 2.0 X4 |
Поддержка Multi-GPU | CrossFireX в конфигурациях с двумя и тремя графическими адаптерами, по формулам 8+8 и 8+8+4 |
Поддержка SATA/RAID | AMD A88X: 6x SATA 6 Гбит/с RAID 0, RAID 1, RAID 10, RAID 5, JBOD |
Поддержка eSATA | AMD A88X: 2x eSATA 6 Гбит/с |
Поддержка IDE и FDD | Нет |
Thunderbolt | Нет |
Сеть | Realtek® 8111GR, 1 x Gigabit LAN Controller(s) |
Беспроводная сеть | Нет |
Аудио | Realtek® ALC1150 8-Channel High Definition Audio CODEC - Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking |
USB 2.0 | AMD A88X: 10x USB 2.0 |
USB 3.0 | AMD A88X: 4x USB 3.0 ASMedia ASM1042: 2x USB 3.0 |
IEEE-1394 | Нет |
Системный мониторинг | Nuvoton NCT6791D |
Питание материнской платы | 1 x 24-pin ATX Power connector 1 x 8-pin ATX 12V Power connector |
Разъемы задней панели | 1 x DVI-D 1 x D-SUB 1 x DisplayPort 1 x HDMI 1 x LAN 1 x PS2 для клавиатуры/мыши 4 x USB 3.0 2 x USB 2.0 2 x eSATA 6 Гбит/с 1 x оптический выход S/PDIF 5 x аудиоразъемов 3.5-мм mini-jack |
Возможности встроенной графики | Integrated AMD Radeon HD 7000/8000 Series Graphics in A-series APU Multi-VGA output support: HDMI/DVI/RGB/DisplayPort ports - Supports HDMI with max. resolution 4096 x 2160 @ 24 Hz / 1920 x 1200 @ 60 Hz (4096х2160 только для FM2+ процессоров) - Supports DVI with max. resolution 2560 x 1600 @ 60 Hz - Supports RGB with max. resolution 1920 x 1600 @ 60 Hz - Supports DisplayPort with max. resolution 4096 x 2160 @ 60 Hz Maximum shared memory of 2048 MB AMD® Dual Graphics technology support |
Фирменные технологии | ASUS Dual Intelligent Processors 4 with 4-Way Optimization: - The tuning key perfectly consolidates ASUS-exclusive DIGI+ Power Control, TPU, EPU, and Fan Xpert 2 optimize the digital power setting, system performance, power saving and whole system cooling configuration ASUS 5X Protection: - ASUS DIGI+ VRM - 6 + 2 Phase digital power design - ASUS Enhanced DRAM Overcurrent Protection - Short circuit damage prevention - ASUS ESD Guards - Enhanced ESD protection - ASUS High-Quality 5K-Hour Solid Capacitors - 2.5x long lifespan with excellent durability - ASUS Stainless Steel Back I/O - 3x more durable corrosion-resistant coating ASUS EPU: - EPU switch ASUS Exclusive Features: - GPU Boost - Remote GO! - USB BIOS Flashback - MemOK! - AI Suite 3 - Ai Charger+ - USB Charger+ - Anti-Surge - Low EMI Solution - ESD Guards - ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface - Network iControl - USB 3.0 Boost - Disk Unlocker ASUS Quiet Thermal Solution: - Stylish Fanless Design Heat-pipe solution - ASUS Fan Xpert 2 ASUS EZ DIY: - DirectKey - Precision Tweaker 2 - ASUS O.C. Tuner - ASUS CrashFree BIOS 3 - ASUS EZ Flash 2 - ASUS MyLogo 2 - ASUS USB BIOS Flashback - ASUS UEFI BIOS EZ Mode - Multi-language BIOS ASUS Q-Design: - ASUS Q-Shield - ASUS Q-Code - ASUS Q-Slot - ASUS Q-Connector |
Размеры, мм | 305 x 244 |
Форм-фактор | ATX |
Возможности BIOS Setup

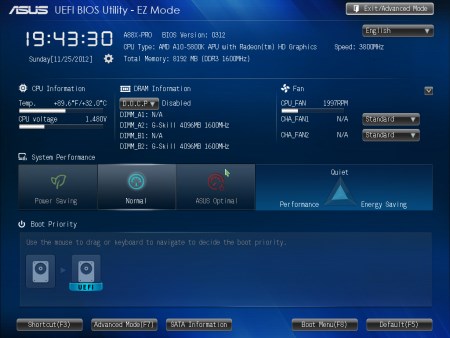

Структура UEFI меню схожа с материнскими платами ASUS платформы LGA 1150. Изначально пользователю открывается меню EZ Mode:
реклама
В нем предоставляется несколько основных функций, это:
- Базовая информация о системе. Тут можно узнать версию прошивки, модель установленного ЦП и количество установленной оперативной памяти;
- Мониторинг температуры процессора и его напряжение питания;
- Возможность загрузки XMP профиля памяти;
- Возможность задания режима работы вентиляторов;
- Выбор режима работы (доступны режимы Power Saving, Normal и ASUS Optimal);
- Выбор приоритета загрузки;
- Выбор языка оболочки;
- Установка даты/времени.
Все основные настройки собраны в меню Advanced Mode, в которое можно попасть либо через меню в верхнем правом углу экрана, либо при нажатии клавиши F7.

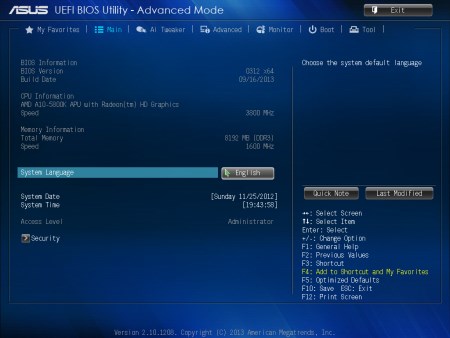

При входе в Advanced Mode открывается привычное по другим платам ASUS меню Main:
По сравнению с EZ Mode данная вкладка ничего нового не привносит.

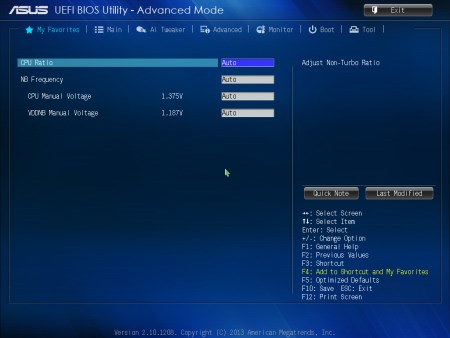

Как и для системных плат LGA 1150, в UEFI меню есть вкладка My Favorites:
реклама

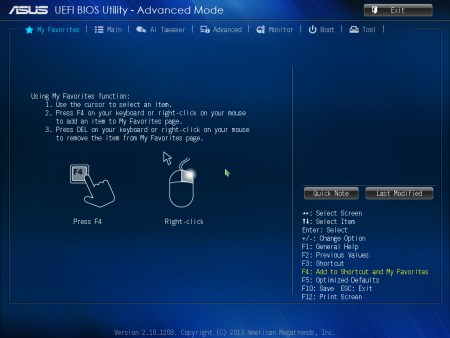

Это меню сделано для того, чтобы пользователь мог самостоятельно туда поместить любые пункты настроек из любых подразделов. То есть, данное меню представляет собой «песочницу», где каждый может сформировать перечень наиболее используемых настроек. Для добавления в этот раздел пунктов меню достаточно в любом из подразделов кликнуть правой кнопкой мыши по интересующей строке меню (либо нажать F4) и во всплывающем окне добавить пункт меню на свою вкладку.

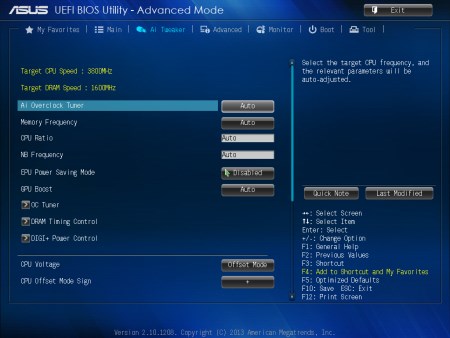

После разделов «My Favorites» и «Main» в настройках следует меню Ai Tweaker, где собраны настройки разгона системы:
По сравнению с платами под платформы Intel меню разгона явно проще и содержит меньшее количество настроек.
Из возможностей разгона на базовой вкладке предоставлено:
- Изменение базовой частоты в диапазоне 90-300 МГц с шагом 1 МГц;
- Установка частоты работы памяти. Доступные режимы: 800 МГц, 1066 МГц, 1333 МГц, 1600 МГц, 1866 МГц, 2133 МГц, 2400 МГц;
- Установка коэффициента умножения процессора в диапазоне 8-63 с шагом 1;
- Установка частоты работы CPU_NB в диапазоне 400-6300 МГц с шагом 100 МГц;
- Установка частоты работы встроенной графики в диапазоне 434-1900 МГц, шаг установки переменный.

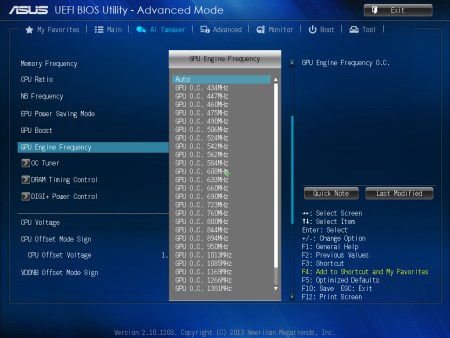

У встроенной графики FM2 процессоров AMD нет возможности установки частоты с постоянным шагом, зато есть перечень доступных частот:
В этом плане радует честность ASUS, ибо какие частоты графическое ядро на самом деле позволяет выставить, такие и присутствуют в списке. Противоположностью этому можно назвать материнские платы Gigabyte, у которых в UEFI частота выставляется с шагом 1 МГц, после чего округляется до ближайшего минимального значения. То есть, при выставлении 800-843 МГц платы Gigabyte стартуют на частоте 800 МГц, при выставлении 844-893 МГц – на частоте 844 МГц и так далее.
После меню установки основных частот следует два подраздела, DRAM Timing Control и DIGI+ Power Control.

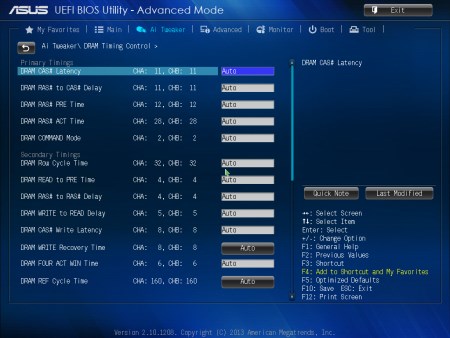

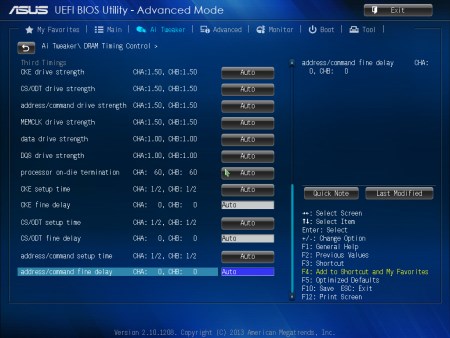

В DRAM Timing Control находятся настройки таймингов памяти.
