Внутреннее строение

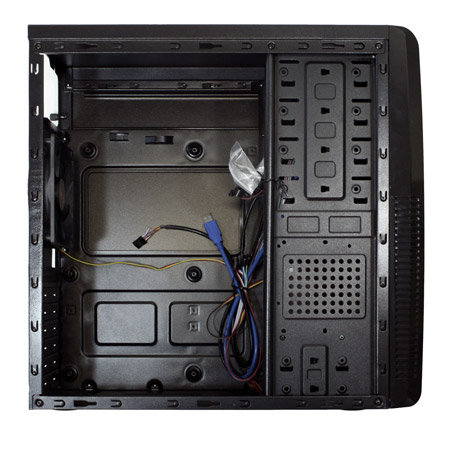

Перед нами классика ATX: верхнее расположение блока питания, материнская плата под ним. В поддоне системной платы предусмотрен вырез, который должен позволить устанавливать системы охлаждения CPU с упорной крестовиной (backplate) без демонтажа платы.
Система организация кабелей не предусмотрена. Слоты расширения заставляют вспомнить 90-е годы. Их заглушки придется выламывать для установки графического ускорителя и других плат.
Корзина для жестких дисков самая простая и позволяет только намертво прикрутить к корпусу пару HDD 3.5”. Отсутствие вибропоглощающих прокладок, салазок и безвинтового крепления в виду ограниченного бюджета можно простить, приняв во внимание, что производитель включил голову и предусмотрел оригинальное крепление для 2.5” SSD на котором подробнее остановимся в разделе, посвященном особенностям сборки.
реклама
Обратите внимание, что корпус изнутри также окрашен в черный цвет, это можно записать в плюс.
Комплект поставки представляет собой “братскую могилу”. В пакетике горсть винтов и системный динамик. Руководство пользователя отсутствует.
Ну что же, очевидно, что главным критерием пригодности данного корпуса к эксплуатации станет вывод о его способности вместить в себя актуальную тестовую систему. Поэтому нам следует как можно скорее перейти к описанию особенностей сборки и инструментальным измерениям. Но прежде перечислим компоненты тестового стенда.
Тестовый стенд
В тестируемом корпусе собиралась следующая система:
- Материнская плата: ASUS Z87-A;
- Центральный процессор: Intel Core i5-4670K;
- Охлаждение CPU:
- Радиатор: Scythe Mugen 4;
- Вентилятор: Scythe 120 мм;
- Термоинтерфейс: Gelid GC-Extreme;
- Оперативная память: 2 x 4 Гбайта G.Skill DDR3;
- Видеокарта: HIS (reference) 2 Гбайта ATI Radeon HD 6950;
- Дисковая подсистема: SSD Patriot Warp 64 Гбайта;
- Блок питания: Hipro HP-D6301AW, 630 Ватт.
Особенности сборки
реклама
Боковые крышки фиксируются с помощью болтов с накатанной головкой. К сожалению, их качество оставляет желать лучшего. Металл слишком мягкий и резьба выполнена не слишком качественно. Чтобы их закручивать и выкручивать приходится прилагать изрядные усилия.
Системная плата в GMC Force устанавливается на экструдированные выпуклости поддона, а не стандартные шестимиллиметровые стойки. Существуют доводы за и против такого решения, оставим их за кадром, дабы не повторятся. Отмечу, что с резьбой и точностью разметки согласно стандарту ATX все в порядке, и плата была установлена без каких либо затруднений.

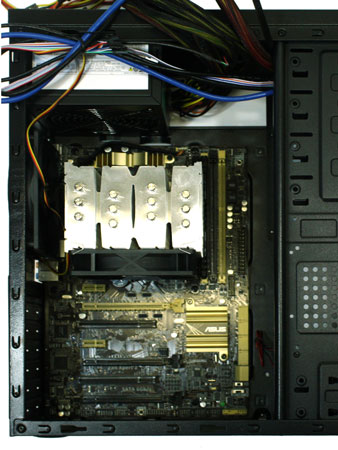

Габаритная система охлаждения CPU в виде Mugen 4 была заранее проинсталлирована на материнской плате, и в том, что эта сборка поместится в таком тесном корпусе, возникали серьезные сомнения. К моему счастью, и несомненному плюсу для корпуса, она успешно в него поместилась, оставив едва ли миллиметр запаса до боковой стенки.

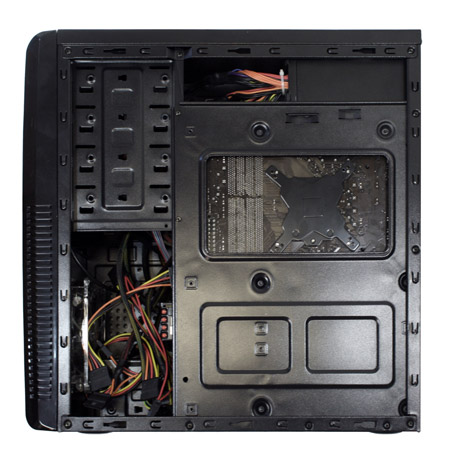

На снимке ниже видно, что вырез на поддоне находится как раз там, где нужно, чтобы позволить установку системы охлаждения, не снимая материнской платы.
Как уже упоминалось, GMC хорошо отдает себе отчет в необходимости установки SSD-накопителя в современной игровой системе. И за простое и эффективное решение, дающее возможность это сделать, можно поставить данному корпусу жирный плюс.
Как можно видеть, SSD диск крепится на два болта вертикально над жесткими дисками. То, что используется только половина разъемов для крепления, я не ставлю в минус, потому что современные SSD диски весьма легкие и крепление получается достаточно надежным.

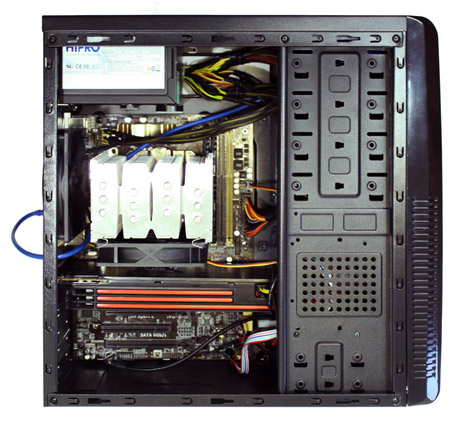

Собранная система выглядит так:

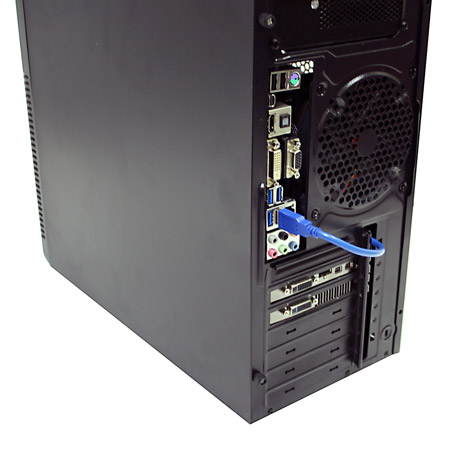

Вы наверняка обратили внимание на синий кабель, который выходит из корпуса и подключается к задней панели.
Таким олдскульным методом реализовано подключение лицевого порта USB3.0. По сути это простой удлинитель.
Даже тут я могу найти плюс :). Это, например, дает возможность легко вывести на лицевую панель порт для устройства, которое не имеет отношения к основной системе в корпусе. Первое, что мне приходит на ум, это Raspberry Pi. Предлагаю проявить фантазию в комментариях и предложить, что еще можно удобно подрубить таким образом.
реклама
Также стоит отметить, что все края корпуса отлично завальцованы, и никаких мелких травм при сборке получено не было.
